Ürün veri sayfası

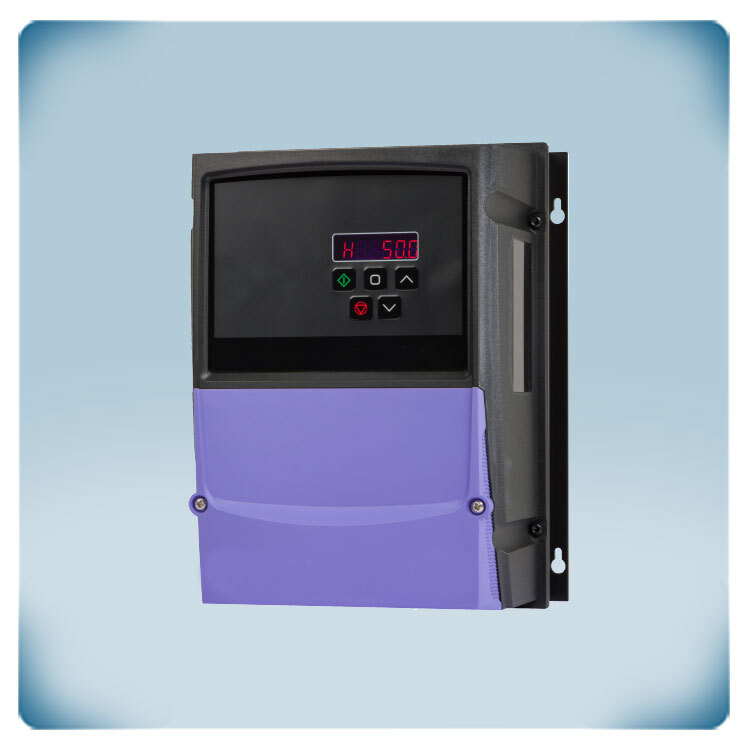

Frekans invertörü 400 V | 1,2 A | 0,37 kW | IP66
Ürün açıklaması
Değişken frekans dönüştürücü, toz geçirmez ve yıkamaya dayanıklı kutuya sahiptir. HVAC uygulamalarında fanları ve pompaları çalıştırmak için 400 Volt motorları kontrol eder. Bu VFD özellikle kullanımı basittir. Çoğu uygulama için varsayılan ayarları değiştirmek gerekli değildir. Gerekli besleme gerilimi üç fazlı 400 Volt’tur.
IE3 veya IE4 endüksiyon motorları, kalıcı mıknatıs motorları, fırçasız DC veya senkronize direnç motorları gibi çeşitli 3 fazlı 400 Volt motorlar bu sürücü ile kontrol edilebilir. Bu sürücü ile (birleşik) maksimum 1.2 A akıma sahip bir veya birden fazla motor kontrol edilebilir. Motor hızı sezgisel tuş takımı veya girişler aracılığıyla ayarlanabilir. Konfigürasyon, 14 temel parametre ve uygulama makro fonksiyonlarıyla basitleştirilmiştir.
Elektrik kabinine DIN rayına montajı yapılabilir. Su ve toz girişine karşı IP66 koruma sağlar. Entegre EMC filtresi C1 sınıfıdır.
Üretici kodu: ODE-3-140012-3F1A
Ek özellikler ve açıklama
Üç fazlı frekans konvertörlerinin avantajları ve kullanım alanları nelerdir?
Üç fazlı 400 volt, daha yüksek bir güç kapasitesine sahip olduğundan, daha büyük fanlar ve HVAC sistemlerindeki pompalar gibi daha fazla uygulama için kullanılabilir. Tek fazlı bir versiyona kıyasla, üç fazlı bir güçlendirici ve üç fazlı motor kombinasyonu genellikle daha etkili ve kullanışlıdır. HVAC uygulamaları için bu, frekans dönüştürücüyü fanları veya pompaları yönetmek için ideal hale getirir. Ayrıca son derece kullanıcı dostudur. Birçok durumda, frekans dönüştürücü, kurulumdan hemen sonra kullanılabilir ve varsayılan ayarlar korunabilir.
Cihazın kutu özellikleri ve montajı nasıl yapılır?
Duvar montajlı kutu, elektronik bileşenleri zorlu ortamlarda ve açık hava uygulamalarında korumak üzere tasarlanmıştır. Su, kir ve kirleticilerin girişine karşı IP66 koruma sağlar. Bu da, bu frekans dönüştürücüyü doğrudan tesisat üzerine monte etmeyi mümkün kılar, hatta yıkama uygulamalarında bile. Bir elektrik dolabına ihtiyaç duymadan kurulumu gerçekleştirilebilir. Cihazı kar ve doğrudan güneş ışığına karşı korumak önerilir.
Cihazın kolay kullanımı ve varsayılan ayarları nasıl çalışır?
Bu uygulama makrolarından birini seçerek, en önemli ayarlar otomatik olarak önceden yapılandırılır. Farklı girişler için işlevselliği tanımlamanız gerekmeyeceği için size tasarruf sağlar. Bu işlevler, uygulama makrolarında önceden tanımlanmıştır. Bu varsayılan ayarlar birçok uygulama için yeterlidir. Tipik uygulamalar arasında AC fanlar, üfleyiciler, santrifüj pompalar, duman emiciler ve hava akış kontrol cihazları bulunur. Varsayılan olarak, motoru başlatmak için giriş 1 kullanılır. Fan hızını ayarlamak için isteğe bağlı bir 10K potansiyometre, terminaller 5, 6 ve 7’ye bağlanabilir. Giriş 3 etkinleştirildiğinde, motor parametre 20’de önceden belirlenen hızda çalışır. Giriş 3 etkinleştirilmediğinde (veya bağlı değilse), motor hızı harici potansiyometre (veya analog kontrol sinyali) aracılığıyla ayarlanabilir.
Sinyal genişliği modülasyonu (PWM) teknolojisiyle motor kontrolü nasıl sağlanır ve hangi motor tipleri uyumludur?
Frekans dönüştürücüler, motor gerilimini ve motor frekansını sinyal genişliği modülasyonu adı verilen bir teknoloji aracılığıyla kontrol eder. Bu teknoloji, sağlanan AC gerilimini DC gerilimine dönüştürür. Bir frekans dönüştürücüsünün bir DC hattı vardır ve bu, mevcut enerji için bir tampon tankı olarak düşünülebilir. Bu tampon tankı, besleme gerilimi (doğrultucu aracılığıyla) ve frenleme sırasında geri akış yapan motor tarafından üretilen yenilenebilir enerji ile doldurulur. Bu DC gerilimi, IGBT’ler tarafından bir tür alternatif gerilime dönüştürülür. IGBT’ler veya Yalıtkan Kapılı Bipolar Transistörler, yüksek hızda yüksek elektrik akımını anahtarlama yeteneğine sahip yalıtkan kapılı bipolar transistörlerdir. IGBT’lerin akıllı kontrolü sayesinde hem motor gerilimi hem de motor frekansı kontrol edilebilir. Bu, optimum motor kontrolü ve enerji verimli çalışmayı sağlar. Bu frekans dönüştürücü, tek fazlı 230 V güç kaynağı gerektirir. Standart 3 fazlı 230 V IE2, IE3 ve IE4 endüksiyon motorlarını kontrol eder. Üstelik, Kalıcı Mıknatıs motorları, Fırçasız DC Motorları ve Senkronize Direnç Motorlarını da kontrol edebilir.
Cihazın elektromanyetik parazitlere karşı koruma özellikleri nelerdir ve doğru kurulum neden önemlidir?
Yüksek frekanslı anahtarlama IGBT'lerinin bir dezavantajı, elektrik şebekesini daha yüksek harmonik giriş sinyalleri (EMC kirliliği) üretmeleridir. Bu ağ kirliliğini en aza indirmek için standart olarak bir C1 sınıfı EMC filtre yerleştirilmiştir. Bu da, kirliliği engeller ve çevreye monte edilen diğer elektronik cihazlarla parazitleri azaltır. Bununla birlikte, EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gerekir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
Yüksek frekanslı anahtarlama IGBT'lerinin bir dezavantajı, elektrik şebekesini daha yüksek harmonik giriş sinyalleri (EMC kirliliği) üretmeleridir. Bu ağ kirliliğini en aza indirmek için standart olarak bir C1 sınıfı EMC filtre yerleştirilmiştir. Bu da, kirliliği engeller ve çevreye monte edilen diğer elektronik cihazlarla parazitleri azaltır. Bununla birlikte, EMC filtresi tek başına tüm parazitleri ortadan kaldırmak için yeterli değildir. EMC filtresine ek olarak, parazitleri en aza indirmek için doğru kurulum ve kablolama gerekir. Güç kabloları her zaman sinyal ve ağ kablolarından ayrılmalıdır.
