Fan hız kontrolörü 400 V | gaz vana kontrolü | 2,5 A

Ürün kodu SFPR4-25L40
GTIN 0.540.100.301.452.3
Intrastat numarası 85.04.32.00
Kategori Gelişmiş AC fan hızı kontrolü - TK izleme, gaz akış kontrolü
Mevcut stok 0 U.
Fabrika teslim süresi 4 Hafta(lar)

Ürün açıklaması

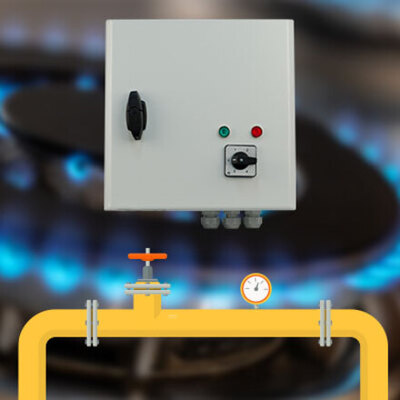

400 V motorlu AC fanlar için mutfak davlumbazı egzoz fan kontrolörü. Bu 5 kademeli fan hızı kontrolörü, harici bir gaz valfini kontrol etmek için dahili bir röleye sahiptir. Maksimum motor akımı 2,5 A'dır. Fan hızı, dahili döner anahtar aracılığıyla ayarlanabilir.

Hava akışını algılamak için isteğe bağlı bir basınç rölesi gereklidir. Motor çalıştırıldıktan sonra 60 saniye içinde hava akışı algılanmazsa, gaz akışını durdurmak için röle çıkışı devre dışı bırakılır. Güvenlik yönetmelikleri genellikle gazın yalnızca ocağın üzerindeki davlumbaz egzoz fanı etkinleştirildikten sonra verilebileceğini belirtir. Bu, SFPR4 serisini endüstriyel mutfak davlumbazları için ideal fan hızı kontrolörü yapar! TK izleme fonksiyonu, aşırı ısınma durumunda motoru devre dışı bırakır.

Motor, dahili döner anahtarla veya harici bir anahtarla uzaktan çalıştırılabilir. Besleme gerilimi 400 VAC'dir. Bir elektrik kesintisinden sonra motor otomatik olarak yeniden çalışır. Muhafaza, iç mekanlarda yüzeye montaja izin verir (IP54).

Ek özellikler ve açıklama

Üç fazlı transformatör kontrolörü nedir?
Bir transformatör kontrolörü, çıkış voltajını değiştirerek üç fazlı AC motorların hızını kontrol eder. Bir ototransformatör ile donatılmışlardır ve hızı 5 seviyede manuel olarak düzenlerler. Bu teknoloji çok güvenilir ve sağlamdır. Mükemmel bir sinüzoidal şekle sahip düzenlenmiş bir çıkış voltajı üretir. Bu da motorun son derece sessiz çalışmasını ve servis ömrünün uzamasını sağlar. Özel bir kaplama, ototransformatörlerin elektriksel gürültüsünü azaltır. Cihaz IP54 koruma seviyesine sahiptir ve sadece yüzeye montaj için uygundur.

Bu transformatör kontrolörü nasıl çalışır?
Röle çıkışı harici bir gaz vanasını kontrol etmek için tasarlanmıştır. Gaz beslemesi sadece egzoz fanı aktif olduğunda açılır. Eğer 60 saniye içinde hava akışı algılanmazsa, gaz vanası kapanacaktır. FL girişine bir basınç rölesi veya anahtarı bağlanmalıdır. Bu, teslimat kapsamına dahil değildir. Bu amaçla PSW diferansiyel basınç anahtarı kullanılabilir.

Uzaktan kumandalı açma ve kapama
SFPR4, kontrol ünitesini uzaktan bir anahtar veya termostat aracılığıyla açmak ve kapatmak için kullanılabilecek bir kontakla donatılmıştır.

SFPR_GAZvana kontrolorlu fan hiz cihaziTermal motor koruması
Bu 5 kademeli transformatör termal motor kontaklarını izleyebilir (TK veya termal kontaklar motor sargılarındaki sıcaklığı ölçer). Motorun aşırı ısınması durumunda, TK izleme işlevi hasarı önlemek için motoru kapatır. Motor TK kontaklarıyla donatılmamışsa, normal motor sıcaklığını simüle etmek için SFPR4 transformatör kontrolörünün TK terminallerini köprüleyin.

Bu 5 kademeli transformatör hangi ek seçeneklere sahiptir?
SFPR4 transformatör kontrolörünün normalde kapalı bir kontağı vardır. Bu, motorun uzaktan etkinleştirilmesini veya devre dışı bırakılmasını sağlar.

Düzensiz çıkış ile ne kastedilmektedir?
Regüle edilmemiş çıkış (230 VAC) motor etkinleştirildiğinde aktif olur. Harici bir çalışma gösterge ışığını, bir damperi vb. kontrol etmek için kullanılabilir. Örneğin, davlumbazın aydınlatması fan ile aynı anda etkinleştirilebilir.

Elektrik kesintisinden sonra otomatik sıfırlama
Güç kesilirse, güç geri geldiğinde cihaz otomatik olarak yeniden başlayacaktır.

İç mekan duvar montajı için muhafaza
Hız kontrol cihazının yeterince soğuyabildiğinden emin olun. Serin bir yere, tercihen doğrudan güneş ışığı almayan bir yere monte edilmesi tercih edilir. Gövde yüksek kaliteli çelikten yapılmıştır. Bu malzeme çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. RAL-7032 toz boya ile kaplanmıştır. Kasa çok güçlüdür ve darbelere karşı mükemmel koruma sağlar. Yüzeye montaj için uygundur ve IP54 koruma sınıfını karşılar, toza ve neme karşı korur.

Bir gaz vanası bağlayın
Bir röle çıkışı harici bir gaz besleme valfini kontrol edebilir. Gaz beslemesi sadece egzoz fanı açıldığında açılacaktır. Eğer 60 saniye içinde hava akışı algılanmazsa, gaz akışı durdurulacaktır.

Kontrolör hızı etkinleştirildiğinde başka bir çıkış (230 V)
Kontrolörün, su ısıtıcısına su beslemesini açmak için bir aktüatör veya su vanasının bağlanabileceği ek bir regüle edilmemiş 230 VAC çıkışı vardır, bu çıkış kontrolörün herhangi bir hızı etkinleştirildiğinde etkinleştirilir

Ek çıkışlar
Regülatör ayrıca, motor termal koruması etkinleştirildiğinde yanacak olan 230 V arıza gösterge ışığının bağlanabileceği bir alarm çıkışına sahiptir, kontrolör ayrıca kontrolörün uzaktan durdurulması veya başka herhangi bir cihazın bağlanması için kullanılabilecek COM, NO, NC kontaklarına sahiptir.

Bu kontrolörlerin çalışabileceği ortam koşulları nelerdir?
Kontrolörün muhafazası, orta derecede zorlu koşullarda çalışmasına izin veren IP54 giriş koruma sınıfına uygun olduğundan, çalışma sıcaklığı -20 - 35 ° C arasında değişebilir ve neme% 5 - 95 rH izin verilir, yoğuşmaya izin verilmez.

Ürün Yorumları ve Değerlendirmeler

16.11.2023
Ideal product for industrial and restaurant kitchens. The enclosure is not so attractive, but simple and robust, also easy to clean. Quiet operation, TK and autoreset options come in handy. Moreover, it is convinient to have an additional power supply for the valve actuator.
