Ürün veri sayfası
Fan hız kontrolörü | TK izleme | uzaktan başlatma-durdurma | 13 A
Ürün açıklaması

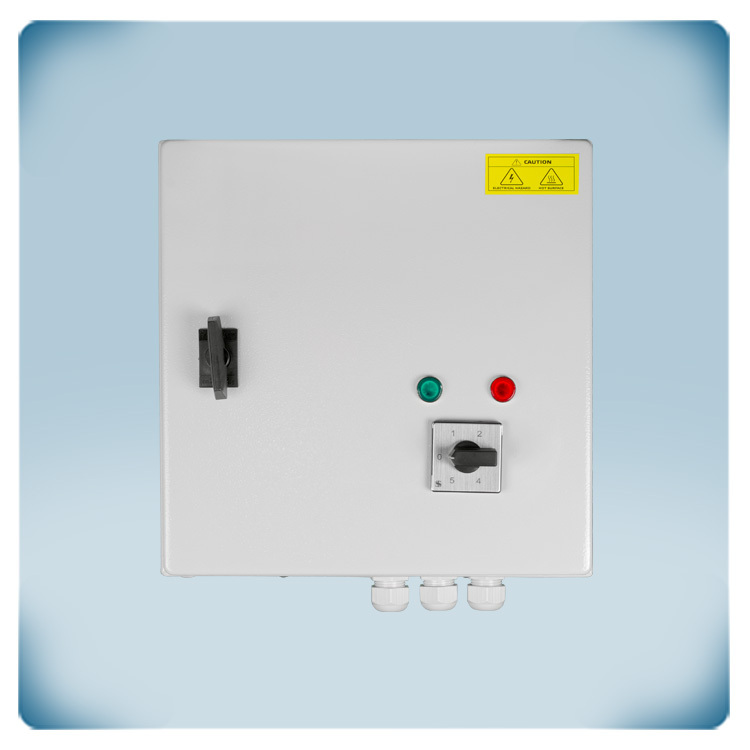

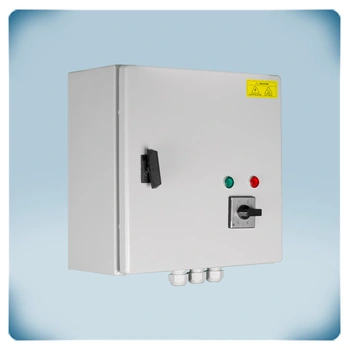

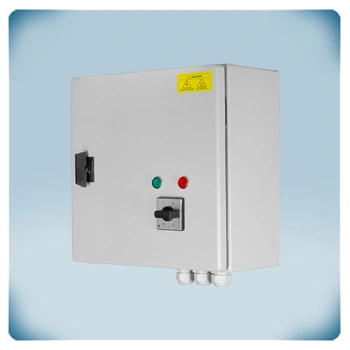

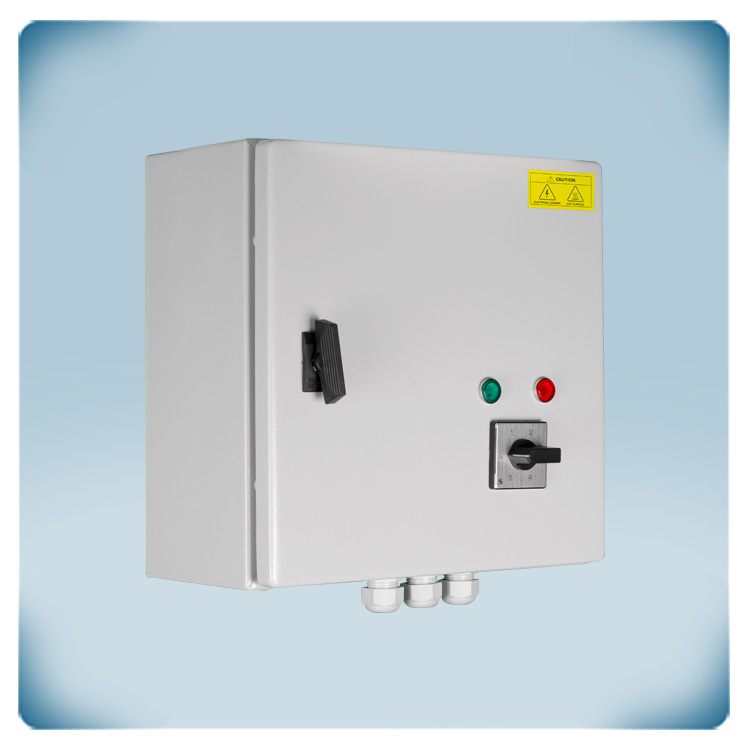

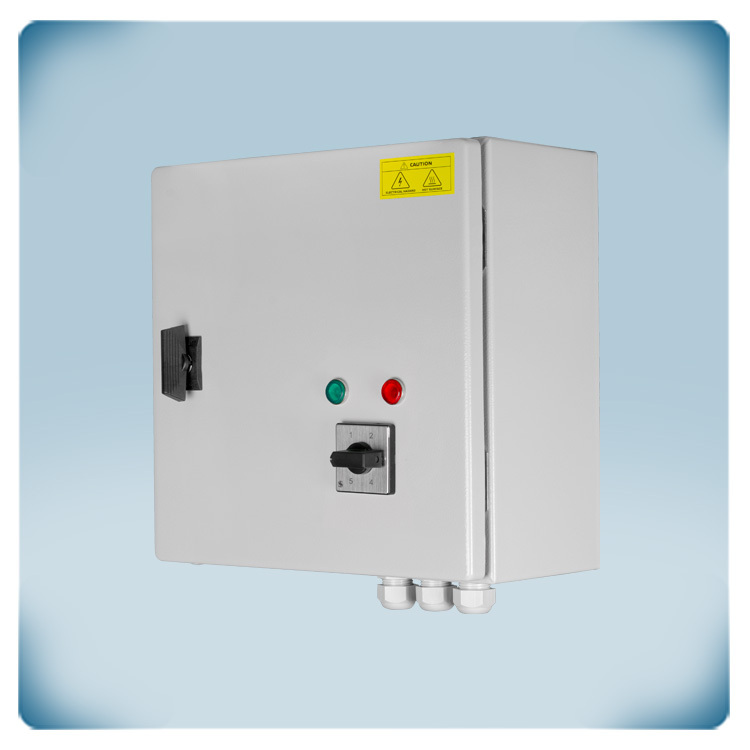

Termal kontaklı tek fazlı motorlar için tasarlanmış 5 kademeli trafo fan hız kontrol cihazı. Birleşik maksimum motor akımı 13 A'dir.
Fan hızı, KAPALI konumu bulunan döner anahtar ile ayarlanabilir. Dijital girişler, motorun uzaktan açılıp kapatılmasını sağlar.
Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motoru devre dışı bırakır. Elektrik kesintisinden sonra motor otomatik olarak çalışmaya başlar. Alarm ve düzenlenmemiş çıkışlar, uyarılar oluşturmak veya düzenli çalışmayı doğrulamak için harici cihazları kontrol etmek amacıyla kullanılabilir.
Fan hızı, motor voltajının ototransformatörler kullanılarak beş kademede düşürülmesiyle kontrol edilir. Bu teknoloji, ideal sinüs dalgası şeklinde bir çıkış voltajı üreterek motorun sessiz çalışmasını sağlar.
Kutu, nem, kir ve toz girişine karşı IP54 korumasına sahiptir ve yüzeye monte edilebilir.
Ek özellikler ve açıklama
Fan hızı nasıl ayarlanır ve hangi motor tipleriyle uyumludur?
5 Konumlu döner anahtar ile fan hızı ayarlanabilir. Motoru kapatmak için bir KAPALI (OFF) konumu da vardır. Motor voltajını ve fan hızını 5 adımda düşürmek için ototransformatör teknolojisi kullanılır. Bu nedenle bu hız kontrol cihazı yalnızca voltajla kontrol edilebilen motorlar için uygundur. Motorunuzun voltaj kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisine başvurmanız en iyisidir. Ototransformer teknolojisi çok güvenilir ve sağlamdır. Mükemmel sinüzoidal şekle sahip bir motor voltajı üretir. Bu, son derece sessiz motor çalışması ve daha uzun servis ömrü ile sonuçlanır. Özel emprenye edilmiş bir kaplama, ototransformatörlerden gelen elektrik gürültüsünü azaltır.
5 Konumlu döner anahtar ile fan hızı ayarlanabilir. Motoru kapatmak için bir KAPALI (OFF) konumu da vardır. Motor voltajını ve fan hızını 5 adımda düşürmek için ototransformatör teknolojisi kullanılır. Bu nedenle bu hız kontrol cihazı yalnızca voltajla kontrol edilebilen motorlar için uygundur. Motorunuzun voltaj kontrol edilebilir olup olmadığından emin değilseniz, motor üreticisine başvurmanız en iyisidir. Ototransformer teknolojisi çok güvenilir ve sağlamdır. Mükemmel sinüzoidal şekle sahip bir motor voltajı üretir. Bu, son derece sessiz motor çalışması ve daha uzun servis ömrü ile sonuçlanır. Özel emprenye edilmiş bir kaplama, ototransformatörlerden gelen elektrik gürültüsünü azaltır.
TK kontaklı fanlar için termal izleme özelliği nasıl çalışır?
Bu fan hız regülatörü, bazı ekstra seçeneklerle standart STR1 serisi ile aynı hız kontrolünü sunar. Bunlardan biri, termal motor kontaklarını izleme olasılığıdır. TK veya termal kontaklar, motor sargılarının içindeki sıcaklığı izler. Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek ve alarm çıkışını etkinleştirmek için motoru devre dışı bırakır. Motor TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için kontrolörün her iki TK terminali de köprülenmelidir.
Bu fan hız regülatörü, bazı ekstra seçeneklerle standart STR1 serisi ile aynı hız kontrolünü sunar. Bunlardan biri, termal motor kontaklarını izleme olasılığıdır. TK veya termal kontaklar, motor sargılarının içindeki sıcaklığı izler. Motorun aşırı ısınması durumunda, TK izleme fonksiyonu motorun hasar görmesini önlemek ve alarm çıkışını etkinleştirmek için motoru devre dışı bırakır. Motor TK kontakları ile donatılmamışsa, normal motor sıcaklığını simüle etmek için kontrolörün her iki TK terminali de köprülenmelidir.
Uzaktan kumanda için girişler ne gibi seçenekler sunar?
STRA1 serisi ekstra girişler sayesinde daha fazla kontrol seçeneği sunar. Bu girişler aracılığıyla motor uzaktan etkinleştirilebilir veya devre dışı bırakılabilir. Bu, örneğin bir hava perdesini kontrol etmek için bir kapı kontağını bağlamak için kullanılabilir. Kapı açıldığında, kapı kontağı STRA1 kontrol cihazının girişi üzerinden hava perdesini etkinleştirir. Hava perdesi, döner anahtar üzerinden ayarlanan sabit bir hızda çalışır. Başka bir örnek, girişe bir duman alarmı bağlanmasıdır. Bir duman alarmı devreye girerse, diğer girişin durumuna bakılmaksızın motor devre dışı bırakılır. Bu sayede zehirli duman gazlarının havalandırma sisteminden yayılması yavaşlatılabilir.
STRA1 serisi ekstra girişler sayesinde daha fazla kontrol seçeneği sunar. Bu girişler aracılığıyla motor uzaktan etkinleştirilebilir veya devre dışı bırakılabilir. Bu, örneğin bir hava perdesini kontrol etmek için bir kapı kontağını bağlamak için kullanılabilir. Kapı açıldığında, kapı kontağı STRA1 kontrol cihazının girişi üzerinden hava perdesini etkinleştirir. Hava perdesi, döner anahtar üzerinden ayarlanan sabit bir hızda çalışır. Başka bir örnek, girişe bir duman alarmı bağlanmasıdır. Bir duman alarmı devreye girerse, diğer girişin durumuna bakılmaksızın motor devre dışı bırakılır. Bu sayede zehirli duman gazlarının havalandırma sisteminden yayılması yavaşlatılabilir.
"Düzenlenmemiş çıkış" nedir ve hangi amaçlarla kullanılır?
Motor etkinleştirildiğinde ekstra, düzenlenmemiş çıkış (230 VAC) etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna "düzenlenmemiş çıkış" denir. Bu çıkışın maksimum akımı 2 A'dır. Bu çıkış, bir gösterge lambasını kontrol etmek, hava kanallarının kapama ızgaralarını açmak, aydınlatmayı etkinleştirmek vb. İçin kullanılabilir. Bu çıkışa bağlı cihaz fan ile aynı anda çalışır.
Motor etkinleştirildiğinde ekstra, düzenlenmemiş çıkış (230 VAC) etkindir. Bu çıkış açık (230 Volt) veya kapalı (0 Volt) olduğu için buna "düzenlenmemiş çıkış" denir. Bu çıkışın maksimum akımı 2 A'dır. Bu çıkış, bir gösterge lambasını kontrol etmek, hava kanallarının kapama ızgaralarını açmak, aydınlatmayı etkinleştirmek vb. İçin kullanılabilir. Bu çıkışa bağlı cihaz fan ile aynı anda çalışır.
Elektrik kesintisi durumunda otomatik sıfırlama özelliği nasıl bir avantaj sağlar?
Elektrik kesintisi durumunda, bu kontrolör otomatik olarak kendini sıfırlar. Elektrik geldiğinde, motor otomatik olarak yeniden başlatılır. Standart fan hız kontrol cihazlarında, bir elektrik kesintisinden sonra, döner anahtar manuel olarak kapalı konuma ve ardından istenen hız konumuna geri döndürülmelidir. STRA1 serisi için bu gerekli değildir.
Elektrik kesintisi durumunda, bu kontrolör otomatik olarak kendini sıfırlar. Elektrik geldiğinde, motor otomatik olarak yeniden başlatılır. Standart fan hız kontrol cihazlarında, bir elektrik kesintisinden sonra, döner anahtar manuel olarak kapalı konuma ve ardından istenen hız konumuna geri döndürülmelidir. STRA1 serisi için bu gerekli değildir.
Kontrol cihazının kutusu hangi malzemeden yapılmıştır ve ne gibi koruma özellikleri sunar?

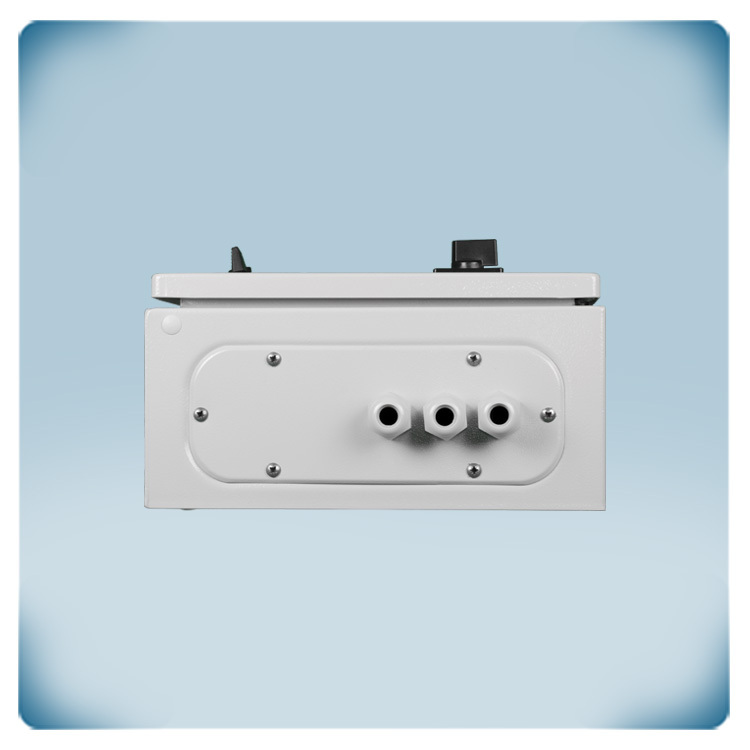

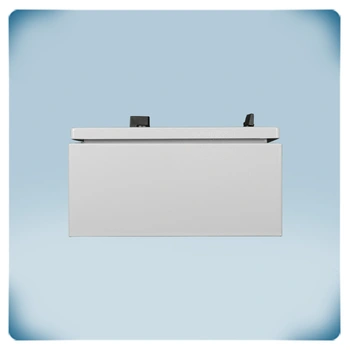

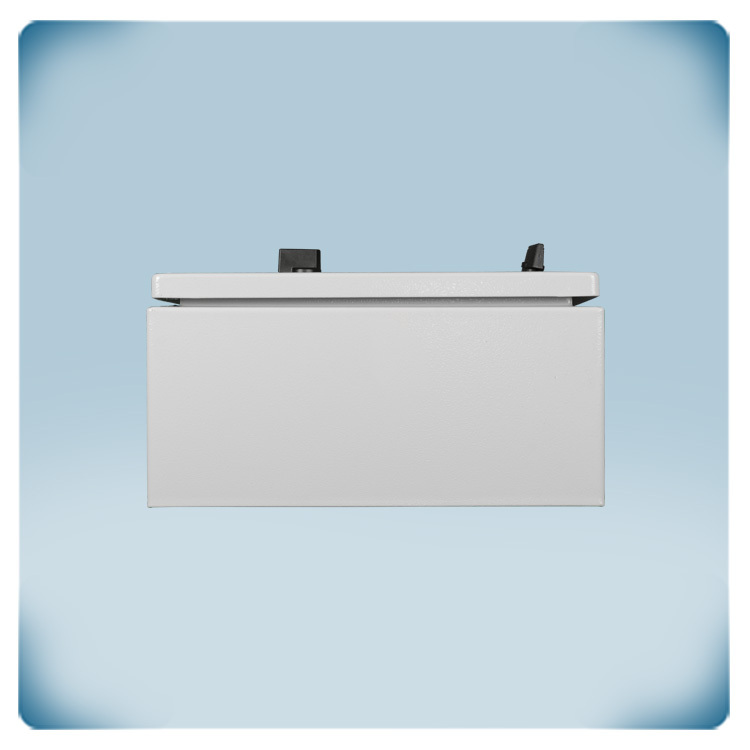

Fan hızı kontrol cihazının yeterince soğuyabildiğinden emin olun. Bu nedenle, tercihen doğrudan güneş ışığından uzak, serin bir yere kurun. Kutu yüksek kaliteli çelikten yapılmıştır. Bu malzeme çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar. Bu fan hız kontrol cihazı iç mekanlarda bir duvara veya panele monte edilebilir.
∞ Fan hızı kontrolünü anlama
Fan hızı kontrol cihazının yeterince soğuyabildiğinden emin olun. Bu nedenle, tercihen doğrudan güneş ışığından uzak, serin bir yere kurun. Kutu yüksek kaliteli çelikten yapılmıştır. Bu malzeme çok sağlamdır ve darbelere karşı iyi bir koruma sağlar. Toz ve su girişine karşı IP54 koruma sağlar. Bu fan hız kontrol cihazı iç mekanlarda bir duvara veya panele monte edilebilir.
