Ürün veri sayfası
Elektrikli ısıtıcı kontrolörü | 6 kW
Ürün açıklaması
Bu cihaz, hem tek fazlı 230 VAChem de iki fazlı 400 VAC elektrikli ısıtma elemanlarını kontrol etmek için tasarlanmıştır. Amacı, en iyi ısıtma performansını sağlamak için yüksek hassasiyetli kontrol ve enerji verimliliği sunmaktır. Doğru ortam sıcaklığı takibi için sisteme harici bir PT500 sıcaklık probu bağlanmalıdır.
Kontrol mekanizması, TRIAC teknolojisini kullanan oransal zaman kontrolüne dayanır. Bu yöntem, ayarlanan sıcaklığa ulaşmak için ısıtma elemanına gönderilen gücü sürekli olarak modüle eder. Bu hassas güç düzenlemesi, istikrarlı sıcaklık koruması ve önemli ölçüde enerji tasarrufu sağlar.
Kullanıcı, sıcaklık ayar noktasını cihaz üzerindeki entegre potansiyometre ile kolayca belirleyebilir. İhtiyaç duyulursa, sıcaklık ayarını uzaktan yapabilmek için harici bir potansiyometre bağlama seçeneği de mevcuttur.
Cihazın kontrol esnekliği, iki farklı dijital girişle güçlendirilmiştir: Biri, ısıtma elemanının harici bir kaynaktan uzaktan AÇILIP/KAPATILMASINI sağlar. Diğeri ise sistemin gündüz ve gece sıcaklık ayar noktaları arasında hızlıca geçiş yapmasını mümkün kılarak, cihazın günlük çevresel değişimlere kolayca uyum sağlamasına olanak tanır.
Ek özellikler ve açıklama
Elektrikli ısıtma kontrolörleri nasıl çalışır?
Elektrikli ısıtma elemanları elektriği sıcak havaya dönüştürür. Bu sıcak hava bir odayı veya bir binayı ısıtmak için kullanılabilir. Elektrikli ısıtma elemanları için kontrolörler, ortamın sıcaklığını izler ve istenen bir sıcaklık ayar noktasını korumak için ısıtma elemanına sağlanan gücü ayarlar.
Kontrolör, ortam sıcaklığını ölçmek için PT500 sıcaklık probu gibi bir sıcaklık sensörü kullanır. Sensör tipik olarak sıcaklık kontrolünün istendiği alana yerleştirilir.
Entegre potansiyometreyi kullanarak istenen sıcaklığı ayarlamanıza olanak tanır. Ölçülen sıcaklığı istenen ayar noktası sıcaklığı ile karşılaştırmak için bir kontrol algoritması kullanır. Bu karşılaştırmaya dayanarak, kontrolör ısıtmanın gerekli olup olmadığını belirler.
Ölçülen sıcaklık, ayar noktası sıcaklığından düşükse, kontrolör ısıtma elemanını etkinleştirir. Isı üretmek ve sıcaklığı yükseltmek için ısıtma elemanına sağlanan gücü düzenler.
Elektrikli ısıtma elemanları elektriği sıcak havaya dönüştürür. Bu sıcak hava bir odayı veya bir binayı ısıtmak için kullanılabilir. Elektrikli ısıtma elemanları için kontrolörler, ortamın sıcaklığını izler ve istenen bir sıcaklık ayar noktasını korumak için ısıtma elemanına sağlanan gücü ayarlar.
Kontrolör, ortam sıcaklığını ölçmek için PT500 sıcaklık probu gibi bir sıcaklık sensörü kullanır. Sensör tipik olarak sıcaklık kontrolünün istendiği alana yerleştirilir.
Entegre potansiyometreyi kullanarak istenen sıcaklığı ayarlamanıza olanak tanır. Ölçülen sıcaklığı istenen ayar noktası sıcaklığı ile karşılaştırmak için bir kontrol algoritması kullanır. Bu karşılaştırmaya dayanarak, kontrolör ısıtmanın gerekli olup olmadığını belirler.
Ölçülen sıcaklık, ayar noktası sıcaklığından düşükse, kontrolör ısıtma elemanını etkinleştirir. Isı üretmek ve sıcaklığı yükseltmek için ısıtma elemanına sağlanan gücü düzenler.
Cihazda kullanılan TRIAC teknolojisi ve zaman orantılı kontrol nedir?
Kontrolör, TRIAC teknolojisi ile zaman orantılı kontrolü kullanır. Bu, istenen sıcaklık ayar noktasına bağlı olarak ısıtma elemanlarına veya diğer dirençli yüklere giden gücü düzenlemek için kullanılan bir yöntemdir. Alternatif akım (AC) dalga formunun her bir döngüsü sırasında gücün açıldığı süreyi kontrol ederek yüke sağlanan gücün modüle edilmesini içerir.
TRIAC (Alternatif Akım için Triod), bir AC devresinde akım akışını her iki yönde kontrol edebilen bir elektronik anahtar türüdür. Katı hal rölesi gibi davranarak kontrol ünitesinin ısıtma elemanına giden gücü kontrollü bir şekilde hızla açıp kapatmasını sağlar.
Zaman orantılı kontrolde TRIAC, ısıtma elemanına giden gücü döngüler halinde açıp kapatmak için kullanılır. Her bir döngü sırasında gücün açıldığı süre, istenen sıcaklık ayar noktasına ulaşmak için değiştirilir. Örneğin, ayar noktası mevcut sıcaklıktan daha düşükse, güç daha kısa bir süre için açılarak ısıtma elemanına verilen toplam güç azaltılabilir. Tersine, eğer ayar noktası daha yüksekse, verilen gücü artırmak için güç daha uzun bir süre boyunca açılabilir.
Gündüz/gece sıcaklık ayarı nasıl yapılır?
İstenen gündüz ve gece sıcaklığı, ön kapaktaki iki potansiyometre aracılığıyla ayarlanabilir. Dijital bir giriş aracılığıyla gündüz veya gece rejimi seçilebilir. Gerekirse, sıcaklık ayar noktasını uzaktan ayarlamak için harici bir potansiyometre kullanılabilir.
İstenen gündüz ve gece sıcaklığı, ön kapaktaki iki potansiyometre aracılığıyla ayarlanabilir. Dijital bir giriş aracılığıyla gündüz veya gece rejimi seçilebilir. Gerekirse, sıcaklık ayar noktasını uzaktan ayarlamak için harici bir potansiyometre kullanılabilir.
Hangi tip sıcaklık probu gereklidir?
Bu kontrolör, ortam sıcaklığını ölçmek için bir PT500 sıcaklık probu gerektirir. Sentera, farklı muhafazalarda PT500 sıcaklık probları sunmaktadır.
Bu kontrolör, ortam sıcaklığını ölçmek için bir PT500 sıcaklık probu gerektirir. Sentera, farklı muhafazalarda PT500 sıcaklık probları sunmaktadır.
Cihazın kontrol edebildiği ek ısıtma kapasitesi nasıldır?
3,2 kW'a (230 VAC) veya 6 kW'a (400 VAC) kadar elektrikli ısıtıcılar kontrol edilebilir. Gerekirse, bir genişletme modülü aracılığıyla ekstra ısıtma kapasitesi bağlanabilir. Genişletme veya bağımlı modül çıkış (0-10 V veya 0-20 mA) üzerinden bağlanabilir. Ekstra ısıtıcılar senkronize olarak kontrol edilir.
3,2 kW'a (230 VAC) veya 6 kW'a (400 VAC) kadar elektrikli ısıtıcılar kontrol edilebilir. Gerekirse, bir genişletme modülü aracılığıyla ekstra ısıtma kapasitesi bağlanabilir. Genişletme veya bağımlı modül çıkış (0-10 V veya 0-20 mA) üzerinden bağlanabilir. Ekstra ısıtıcılar senkronize olarak kontrol edilir.

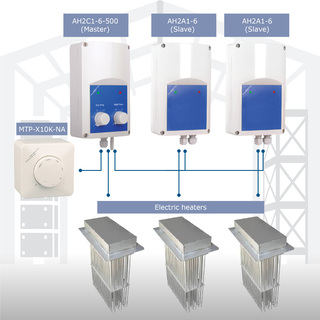

Cihaz Ana veya Bağlı cihaz olarak nasıl çalışır?
AH2C1 Ana veya Bağlı cihaz olarak çalışabilir. Ana ve bağlı cihaz modları Modbus tutma kaydı 13 üzerinden veya Modbus kullanmayı düşünmüyorsanız DIP anahtarları üzerinden seçilir. Seçilen moda ve kullanım amacına bağlı olarak, kontrol cihazının harici cihazlara bağlanması gerekir.
AH2C1 Ana veya Bağlı cihaz olarak çalışabilir. Ana ve bağlı cihaz modları Modbus tutma kaydı 13 üzerinden veya Modbus kullanmayı düşünmüyorsanız DIP anahtarları üzerinden seçilir. Seçilen moda ve kullanım amacına bağlı olarak, kontrol cihazının harici cihazlara bağlanması gerekir.
Cihazın kutu özellikleri ve malzemesi nasıldır?
Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme yangın durumunda alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Nem ve kir girişine karşı IP54 koruması var.
Kutusu yüksek kaliteli r-ABS VO (UL94) plastikten üretilmiştir. Bu malzeme yangın durumunda alev söndürücüdür, çok sağlamdır ve darbelere karşı iyi koruma sağlar. Nem ve kir girişine karşı IP54 koruması var.
