Ürün veri sayfası
Değişken fan hızı kontrolörü 0,5 A | Yüksekten düşüğe
Ürün açıklaması
Motor Uyumluluğu: 0,5 A'e kadar tek fazlı, voltajla kontrol edilebilir motorlar için tasarlanmıştır.
Ayarlanabilir Hız: Fan hızını yüksekten düşüğe doğru değişken olarak kontrol etme imkanı sunar.
Minimum Hız Ayarı: Minimum hızı dahili bir ayar vidası (trimmer) kullanarak ince ayar yapabilirsiniz.
Ek Çıkış: Ekstra bir düzenlenmemiş 230 VAC çıkışı içerir.
Montaj Seçenekleri ve IP Derecesi: Hem gömme (IP44) hem de yüzey (IP54) montajını destekler.
Hız Kontrol Teknolojisi: Motor voltajını ayarlamak ve hızı düzenlemek için TRIAC teknolojisi ile faz açısı kontrolü kullanır.
Belgeler
Ek özellikler ve açıklama
Bu Kontrol Cihazı Basit Fan Hızı Düzenlemesini Nasıl Sağlar?

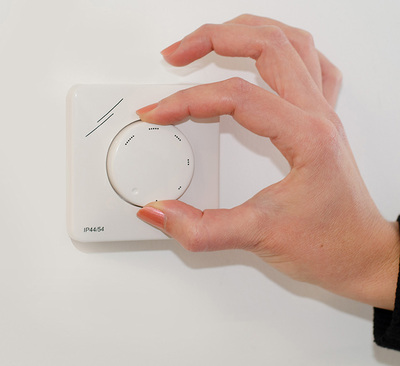

Basitleştirilmiş ventilasyon regülasyonu arıyorsanız, ihtiyacınız olan şey MTX'tir! Tek bir düğme ile - döner düğme - fan hızı, düğmeyi saat yönünde çevirerek yüksekten düşüğe ayarlanabilir. Ayrıca bir KAPALI konuma sahiptir. Düğmeyi saat yönünün tersine çevirmek motoru durdurur.
Hangi Motor Tipleri Uyumludur ve Hız Nasıl Düzenlenir?
Seri, motor voltajını düşürerek AC fanları kontrol etmek için geliştirilmiştir. AC fanlar alternatif akımla çalışır ve alternatif akımı mekanik güce dönüştürür. Bu kontrolörler, faz açısı kontrolü ile motora giden voltajı azaltır. Bu nedenle, sadece voltaj kontrollü motorlar için uygundurlar. Akım limiti aşılmadığı sürece kontrolöre birkaç motor bağlayabilirsiniz. Motor tipinizden emin değilseniz, beraberindeki belgeleri dikkatlice okumanızı veya motor üreticisiyle iletişime geçmenizi şiddetle tavsiye ederiz.
Düzenlenmemiş Çıkışın Amacı ve İşlevi Nedir?
Cihaz, motor etkinleştirildiğinde aktif olan ekstra bir düzensiz çıkışa sahiptir. AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için bu şekilde adlandırılır. Besleme voltajı ↑ ve N'ye bağlıysa, motor çalışırken düzensiz çıkış etkindir. Ekstra çıkışı, çalışma gösterge ışığı veya damper gibi harici cihazları (maksimum akım 2 A) kontrol etmek için kullanabilirsiniz. Bu, fan çalışırken çalışma göstergesinin yanacağı veya damperin açık olacağı anlamına gelir; Durduğunda gösterge sönecek veya damper kapanacaktır.
Basitleştirilmiş ventilasyon regülasyonu arıyorsanız, ihtiyacınız olan şey MTX'tir! Tek bir düğme ile - döner düğme - fan hızı, düğmeyi saat yönünde çevirerek yüksekten düşüğe ayarlanabilir. Ayrıca bir KAPALI konuma sahiptir. Düğmeyi saat yönünün tersine çevirmek motoru durdurur.
Hangi Motor Tipleri Uyumludur ve Hız Nasıl Düzenlenir?
Seri, motor voltajını düşürerek AC fanları kontrol etmek için geliştirilmiştir. AC fanlar alternatif akımla çalışır ve alternatif akımı mekanik güce dönüştürür. Bu kontrolörler, faz açısı kontrolü ile motora giden voltajı azaltır. Bu nedenle, sadece voltaj kontrollü motorlar için uygundurlar. Akım limiti aşılmadığı sürece kontrolöre birkaç motor bağlayabilirsiniz. Motor tipinizden emin değilseniz, beraberindeki belgeleri dikkatlice okumanızı veya motor üreticisiyle iletişime geçmenizi şiddetle tavsiye ederiz.
Düzenlenmemiş Çıkışın Amacı ve İşlevi Nedir?
Cihaz, motor etkinleştirildiğinde aktif olan ekstra bir düzensiz çıkışa sahiptir. AÇIK (230 Volt) veya KAPALI (0 Volt) olduğu için bu şekilde adlandırılır. Besleme voltajı ↑ ve N'ye bağlıysa, motor çalışırken düzensiz çıkış etkindir. Ekstra çıkışı, çalışma gösterge ışığı veya damper gibi harici cihazları (maksimum akım 2 A) kontrol etmek için kullanabilirsiniz. Bu, fan çalışırken çalışma göstergesinin yanacağı veya damperin açık olacağı anlamına gelir; Durduğunda gösterge sönecek veya damper kapanacaktır.

Kesintisiz Fan Çalışması Nasıl Sağlanabilir?
Kontrolör kapalıyken bile fanın sürekli çalışmasını sağlamak için döner düğmenin KAPALI konumu devre dışı bırakılabilir. Sürekli havalandırmaya ihtiyacınız varsa bu tavsiye edilir. Bunu yapmak için, besleme voltajı düzensiz çıkışa (↓ ve N) bağlanmalıdır.
Kontrolör kapalıyken bile fanın sürekli çalışmasını sağlamak için döner düğmenin KAPALI konumu devre dışı bırakılabilir. Sürekli havalandırmaya ihtiyacınız varsa bu tavsiye edilir. Bunu yapmak için, besleme voltajı düzensiz çıkışa (↓ ve N) bağlanmalıdır.
Kontrol Cihazı Fan Performansını ve Verimliliğini Nasıl Optimize Eder?
MTX, minimum fan hızını ayarlamak için dahili bir düzelticiye (MIN ile işaretlenmiş) sahiptir. Bu kontrolör, motor voltajını ayarlamak ve fan hızını kontrol etmek için TRIAC teknolojisini (faz açısı kontrolü) kullanır. TRIAC, genel motor voltajını azaltmak için gelen voltajın parçalarını keser. Bu teknoloji sayesinde fan hızı kontrol cihazı aşırı uğultu ve uğultu olmadan çalışır. Motor tipine bağlı olarak, motor daha düşük hızlarda biraz daha fazla gürültü üretebilir (motor voltajının kusurlu sinüzoidal şekli nedeniyle). Düşük hızda motorun durmasını önlemek ve havalandırma sisteminiz için fan hızını optimize etmek için minimum motor voltajı ayarlanabilir. Bu nedenle bu kontrol cihazında dahili minimum hız düzeltici bulunur. Azaltılmış fan hızı, maksimum çalışmadan önemli ölçüde daha az güç kullanır ve genellikle boş veya düşük doluluk sırasında kullanılabilir.
MTX, minimum fan hızını ayarlamak için dahili bir düzelticiye (MIN ile işaretlenmiş) sahiptir. Bu kontrolör, motor voltajını ayarlamak ve fan hızını kontrol etmek için TRIAC teknolojisini (faz açısı kontrolü) kullanır. TRIAC, genel motor voltajını azaltmak için gelen voltajın parçalarını keser. Bu teknoloji sayesinde fan hızı kontrol cihazı aşırı uğultu ve uğultu olmadan çalışır. Motor tipine bağlı olarak, motor daha düşük hızlarda biraz daha fazla gürültü üretebilir (motor voltajının kusurlu sinüzoidal şekli nedeniyle). Düşük hızda motorun durmasını önlemek ve havalandırma sisteminiz için fan hızını optimize etmek için minimum motor voltajı ayarlanabilir. Bu nedenle bu kontrol cihazında dahili minimum hız düzeltici bulunur. Azaltılmış fan hızı, maksimum çalışmadan önemli ölçüde daha az güç kullanır ve genellikle boş veya düşük doluluk sırasında kullanılabilir.
Muhafazanın Tasarım, Dayanıklılık ve Montaj Özellikleri Nelerdir?
Muhafaza, ince krem renginde yüksek kaliteli ASA plastikten yapılmıştır. Bu malzeme UV ışınlarına dayanıklıdır; Darbelere karşı korur ve güzel görünür. Elektronik aksamı toz, kir ve su sıçramalarına karşı korur ve hem iç hem de dış yüzeye montaj özelliğine sahiptir. Koruma sınıfı, gömme montaj için IP44 ve yüzeye montaj için IP54'tür. Ayrıca, muhafaza sağlamdır ve temel olarak her türlü duvara monte edilmeye uygundur. İç kısım seçeneğini seçerseniz, montaj delikleri standart Avrupa duvar kutularına mükemmel şekilde uyar. Sadece nemli bir bez kullanarak temizlemek çok kolaydır!
Muhafaza, ince krem renginde yüksek kaliteli ASA plastikten yapılmıştır. Bu malzeme UV ışınlarına dayanıklıdır; Darbelere karşı korur ve güzel görünür. Elektronik aksamı toz, kir ve su sıçramalarına karşı korur ve hem iç hem de dış yüzeye montaj özelliğine sahiptir. Koruma sınıfı, gömme montaj için IP44 ve yüzeye montaj için IP54'tür. Ayrıca, muhafaza sağlamdır ve temel olarak her türlü duvara monte edilmeye uygundur. İç kısım seçeneğini seçerseniz, montaj delikleri standart Avrupa duvar kutularına mükemmel şekilde uyar. Sadece nemli bir bez kullanarak temizlemek çok kolaydır!
