Destratifikasyon kontrolörü | EC fanları | 2 x AO | Ethernet/WiFi

Henüz kimse bu ürün hakkında yorum yapmadı, ilk siz olun (aşağıya bakın), fikrinizi takdir ediyoruz!
Ürün kodu TA-D-020026
Mevcut stok 1 U.
Fabrika teslim süresi 5 Hafta(lar)

Çözüm tanımı

Tavan ve zemin seviyesindeki sıcaklıklar, 85 mm paslanmaz çelik problu iki sıcaklık sensörü ile ölçülür. Her iki sıcaklık arasındaki fark ne kadar yüksek olursa, EC fan hızı da o kadar yüksek olur. İki adet analog / modülasyon çıkışına sahiptir. Bu destratifikasyon kontrolöründe dahili bir Ethernet / WiFi ağ geçidi (IP54) bulunmaktadır.

Ek özellikler ve açıklama

Isıyı eşit olarak dağıtmak için destrifikasyon
Sıcak hava yükselir.  Yüksek tavanlı odalarda, farklı sıcaklıklara sahip katmanlar halinde bir hava tabakası oluşur. Sıcak havanın tavanın hemen altında kalması ve soğuk havanın çoğunlukla odanın alt kısmında olması, oda sakinleri için rahatsız edici bir his yaratır. Ayrıca, özellikle az yalıtılmış binalarda yüksek ısıtma maliyetlerine neden olur.
Destratifikasyon, farklı sıcaklıklara sahip bu hava katmanlarını karıştırma işlemidir. Tavana yakın yerlerde sıcak hava birikir. Zemine daha yakın olanlar ise daha soğuk hava katmanlarıdır. Bu durum bina sakinleri için rahatsız edici bir duruma neden olur ve bunun da ötesinde çatıdan çok fazla ısı kaybedilir. Destratifikasyon fanları veya tavan fanları, farklı sıcaklıklara sahip hava katmanlarını karıştırarak bu sorunu çözebilir. Havanın karıştırılmasıyla tavanın altındaki ve zemin seviyesindeki sıcaklık dengelenir. Bu da daha konforlu bir alan yaratır ve daha az ısıtma gerektirir. Önemli ölçüde enerji tasarrufuna ek olarak, daha iyi bir iç mekan hava iklimi yaratılır. Tavan fanı hızı, tavan ve zemin sıcaklıkları arasındaki farka göre ayarlanır. Her iki sıcaklık arasındaki fark ne kadar yüksekse, fan hızı da o kadar yüksek olur. Delta sıcaklığı, minimum ve maksimum fan hızı ve diğer tüm ayarlar Modbus tutma kayıtları aracılığıyla ayarlanabilir. Bu çözüm tipik olarak depolar veya üretim tesisleri gibi büyük salonlarda uygulanır.

SenteraWeb, çevrimiçi HVAC platformumuz
Dahili internet ağ geçidi, kontrol ünitesini bir LAN ethernet kablosu veya yerel Wi-Fi ağı üzerinden SenteraWeb'e bağlayabilir. SenteraWeb, standart bir web tarayıcısı aracılığıyla uzaktan kontrol sunan HVAC bulut platformudur. Bağlı cihazlar, ölçülen sıcaklıklar aralıklarını aştığında veya hata oluştuğunda alarm mesajları gönderebilir. Zemin ve tavan sıcaklıkları kaydedilebilir ve bir diyagramda görselleştirilebilir. Kaydedilen veriler dışa aktarılabilir. Bir veya birden fazla kullanıcı bağlı cihaz(lar)a erişebilir. Kullanıcılar sadece değerleri görebilir, konfigüratörler Modbus Holding kayıtlarının değerlerini görebilir ve ayarlayabilir. Gün-hafta programlayıcısı aracılığıyla farklı havalandırma rejimleri oluşturulabilir.

Tavan vantilatörleri için kademesiz kontrol
Bu fan hız kontrol cihazı, 0 - 10 VDC kontrol sinyali gerektiren bir EC motorlu tavan fanlarını kontrol etmek için iki analog çıkışa sahiptir. Kontrol sinyali, bağlı HVAC sensörlerinin ölçümlerine dayanarak otomatik olarak veya bağlı bir potansiyometre aracılığıyla manuel olarak oluşturulabilir.

Modbus RTU iletişimi
Tüm cihazlar Modbus RTU iletişimi üzerinden bilgi alışverişinde bulunur. Dijital sıcaklık sensörleri pasif sıcaklık sensörlerinden daha doğrudur. Pasif sıcaklık sensörlerinde, ölçülen değer kablonun elektrik direncinden etkilenir. Dijital sensörlerde böyle bir durum söz konusu değildir. Dijital sıcaklık sensörleri ölçülen değerleri Modbus RTU iletişimi üzerinden gönderir. Modbus iletişimi, 0-10 Volt sinyalinden daha kararlı ve güvenilirdir ve daha uzun kablolar kullanma imkanı sunar. Sadece ölçülen değerler değil, bağlı cihazlardan gelen tüm bilgiler kullanılabilir. Sensörlerden birinde bir sorun oluşursa, ayrıntılı bir alarm bildirimi gönderilebilir.

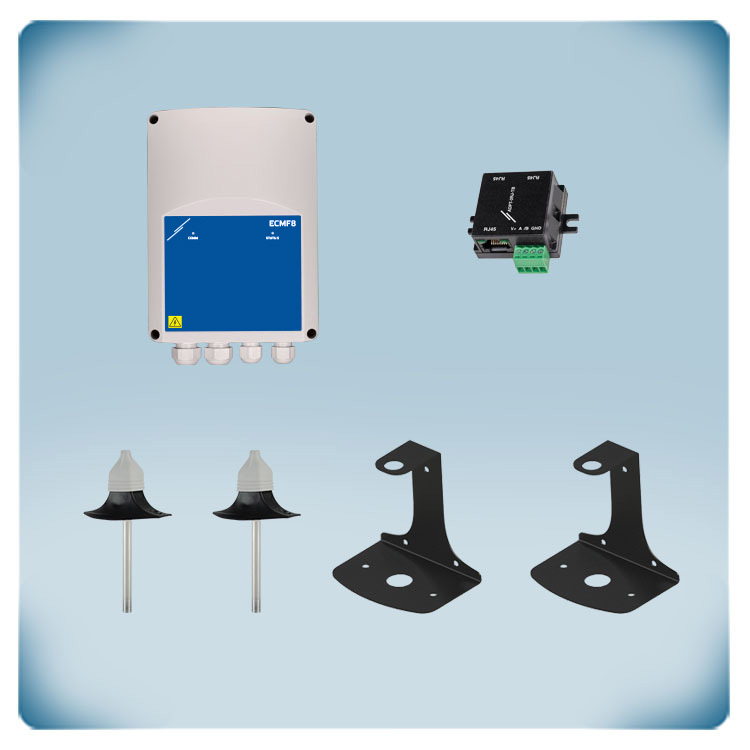

Bu çözümün bileşenleri

Ürün kodu
Miktar
Tanım

DTS-M-080

1 U.

DTS-M serisi, hava kanalları için tasarlanmış, 24 VDC ile Modbus üzerinden çalışan dijital sıcaklık sensörleri ve vericileridir. Temel Özellikler: Sensör Aralığı: -30 ila 70 °C arasındaki sıcaklıkları ölçer. Modbus RTU İletişimi: Ölçülen sıcaklık verileri Modbus RTU aracılığıyla iletilir. Kolay Kablolama: Hem güç kaynağı hem de Modbus RTU bağlantısı bir RJ45 soketi üzerinden yapılır. Besleme: 24 VDC ile Modbus üzerinden güç alır. Dayanıklı Tasarım: Az bakım gerektiren ve kolay temizlenebilen bir yapıya sahiptir. IP65 koruma standardına sahiptir. Prob Özellikleri: 85 mm uzunluğunda paslanmaz çelik bir proba sahiptir (80 mm veya 160 mm seçenekleri de mevcuttur). Prob, kanal sisteminin temizliğini kolaylaştıracak şekilde tasarlanmıştır. Çalışma Ortamı Koşulları: Sıcaklık: -30 ila 70 °C. Bağıl Nem: %5 ila 95 rH (yoğuşmasız). DTS-M serisi sensörler, çeşitli sıcaklık kontrol sistemleriyle uyumlu olup hava kanallarında güvenilir sıcaklık izleme için idealdir.

DTS-M-080

1 U.

DTS-M serisi, hava kanalları için tasarlanmış, 24 VDC ile Modbus üzerinden çalışan dijital sıcaklık sensörleri ve vericileridir. Temel Özellikler: Sensör Aralığı: -30 ila 70 °C arasındaki sıcaklıkları ölçer. Modbus RTU İletişimi: Ölçülen sıcaklık verileri Modbus RTU aracılığıyla iletilir. Kolay Kablolama: Hem güç kaynağı hem de Modbus RTU bağlantısı bir RJ45 soketi üzerinden yapılır. Besleme: 24 VDC ile Modbus üzerinden güç alır. Dayanıklı Tasarım: Az bakım gerektiren ve kolay temizlenebilen bir yapıya sahiptir. IP65 koruma standardına sahiptir. Prob Özellikleri: 85 mm uzunluğunda paslanmaz çelik bir proba sahiptir (80 mm veya 160 mm seçenekleri de mevcuttur). Prob, kanal sisteminin temizliğini kolaylaştıracak şekilde tasarlanmıştır. Çalışma Ortamı Koşulları: Sıcaklık: -30 ila 70 °C. Bağıl Nem: %5 ila 95 rH (yoğuşmasız). DTS-M serisi sensörler, çeşitli sıcaklık kontrol sistemleriyle uyumlu olup hava kanallarında güvenilir sıcaklık izleme için idealdir.

DTS-MB-BK-ASM

2 U.

DTS serisi dijital sıcaklık sensörlerini bir yüzeye veya duvara monte etmek için kullanılan alet. DTS sensörleri genellikle kanallardaki hava sıcaklığını ölçmek için kullanılır. Bu montaj aparatı, ortam sıcaklığının bir DTS sıcaklık sensörü ile ölçülmesini mümkün kılar.

ADPT-3RJ-TB

1 U.

Modbus RTU networkleri için terminal bloğundan RJ45 adaptör. Terminal bloğu 3 adet RJ45 soketine bağlıdır. Bu adaptör 24 Volt besleme voltajını ve Modbus RTU iletişimini paylaştırır. Modbus RTU ağ hattındaki dallantıların minimize edilmesine yardımcı olur. Sentera ürünlerinin terminal bloğu ile RJ45 konnektörü kullanarak Modbus RTU ağına eklenmesi adına kullanışlıdır. Kablolamayı kolaylaştırır ve güvenilir bağlantıları garanti eder.

ECMF8-AO -EW

1 U.

ECMF HVAC Kontrol Cihazı, EC fanlarınızı hassas bir şekilde yönetmek için tasarlanmış gelişmiş bir kontrolördür. İki adet 0-10V çıkışı ve tako girişleri ile fan performansını anlık geri bildirimlerle düzenler. 85-264 VAC geniş voltaj aralığında çalışır ve Modbus RTU ile sensör entegrasyonu sağlar. Cihaz, harici sensörleri beslemek için dahili bir 24 VDC güç kaynağına sahiptir. SenteraWeb üzerinden indirilebilen özel yazılımlar sayesinde programlama bilgisi olmadan kişiselleştirilebilir. ECMF8-AO-EW modeli, Wi-Fi ve Ethernet bağlantılarına sahip yerleşik bir ağ geçidine sahiptir. Bu, cihazın bağımsız veya buluta bağlı olarak çalışmasına olanak tanır.
