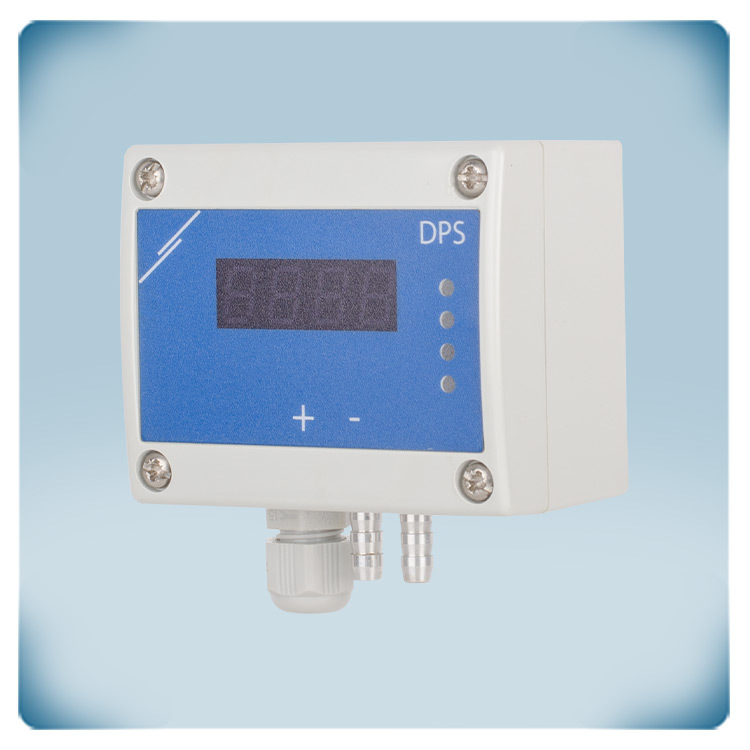

.webp "Cyfrowy wyświetlacz przetwornika przepływu powietrza")

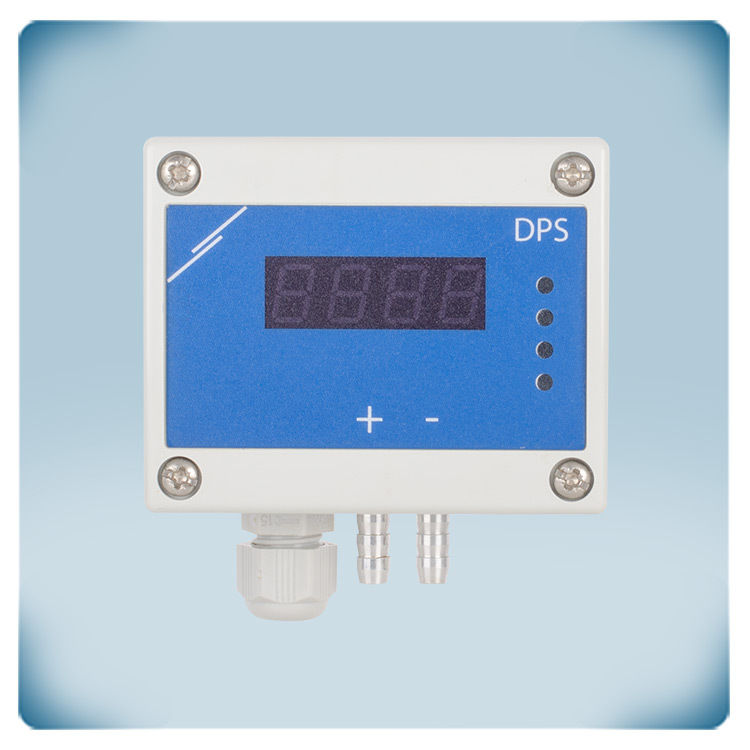

.webp "czjnik z wyświetlaczem cyfrowym")

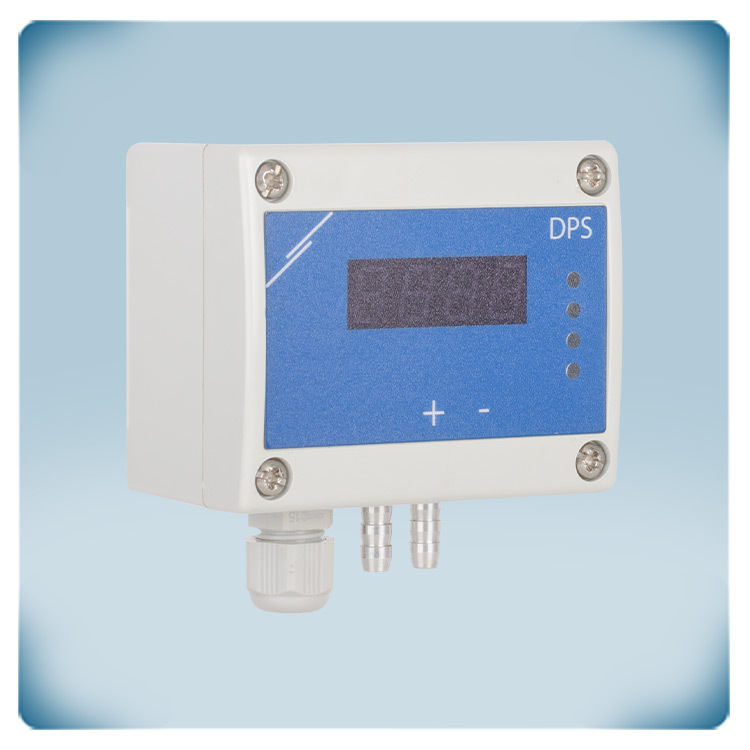

.webp "Przednia obudowa z diodami sygnalizującymi")

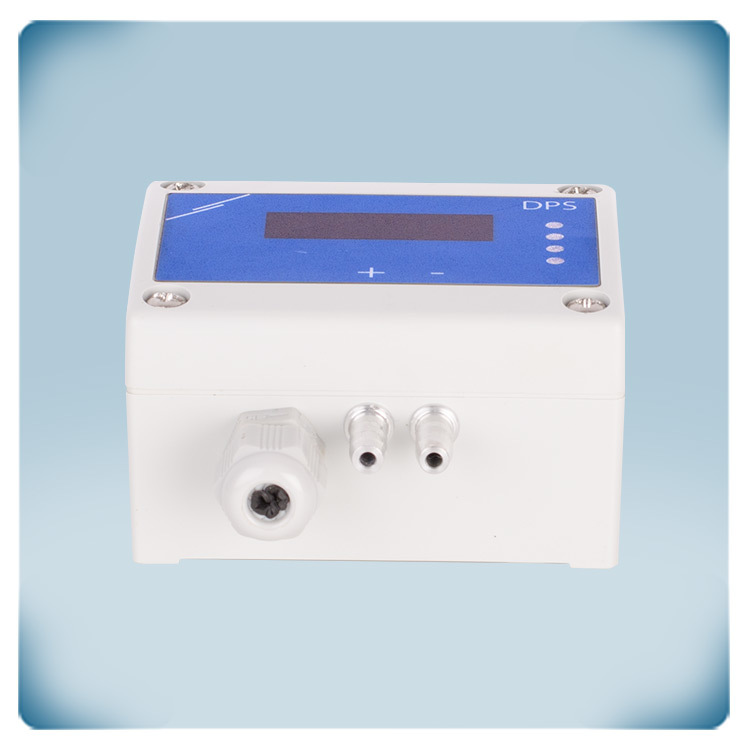

.webp "Generator prędkości powietrza")
.webp "Zewnętrzny przetwornik różnicy ciśnień")

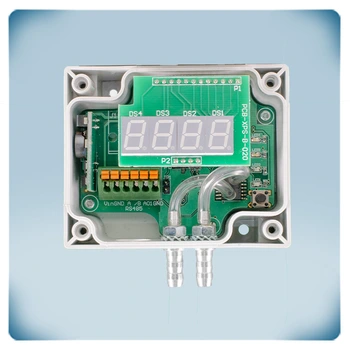

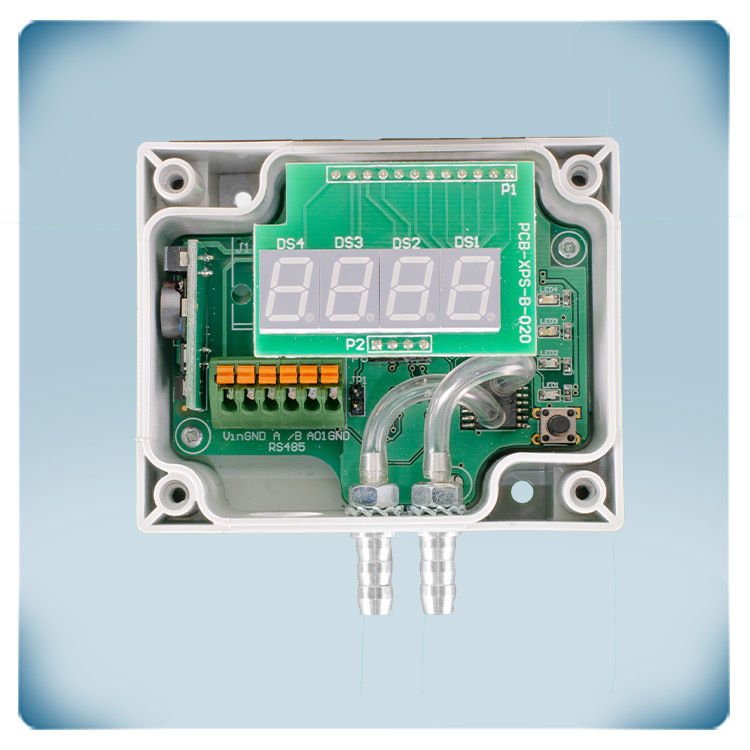

.webp "Sposób montażu płytki drukowanej")
CE deklaracja

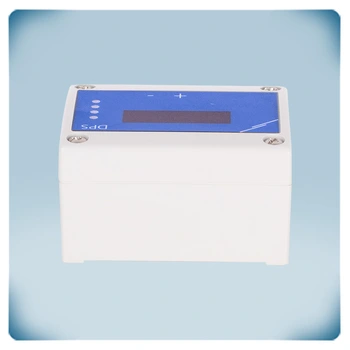

Sterownik siłownika przepustnicy z wyś. | 0-1000 Pa | zasilanie DC
Opis produktu
Seria DPSA to regulatory siłowników przepustnic w zalezności od różnicy ciśnień. Dzięki inteligentnemu algorytmowi sterowania PI z funkcją przeciwzakłóceniową są idealnym sterownikiem dla aplikacji Constant Air Volume lub CAV: utrzymują stałą różnicę ciśnień na stałym poziomie, optymalizując położenie przepustnicy, niezależnie od zapotrzebowania na świeże powietrze.
Wartość zadaną różnicy ciśnień, zakres ciśnienia i wszystkie inne parametry można regulować za pomocą Modbus RTU. Cztery wskaźniki LED zapewniają wyraźne wizualne wskazanie stanu sterownika i kontrolowanych wartości.
Wyjście sterujące zapewnia analogowy lub modulujący sygnał sterujący: 0–10 VDC, 0–20 mA lub 0–100% PWM. Napięcie zasilania: 18–34 VDC.
Może być stosowany w zakresie od 0 do 1.000 Pa.
Dodatkowe specyfikacje i opis
Jakie są podstawowe funkcje i możliwości sterowania tego regulatora różnicy ciśnień?
Ten regulator różnicy ciśnień steruje siłownikami przepustnic. Pozycja przepustnicy jest regulowana w taki sposób, aby utrzymać różnicę ciśnień [Pa] na stałym poziomie zgodnym z punktem zadanym. Zakres pracy wynosi od 0 do 1.000 Pa. Możliwe jest również sterowanie pozycją przepustnicy na podstawie przepływu objętościowego powietrza [m³/h] lub prędkości powietrza [m/s].Aby sterować przepływem objętościowym powietrza na podstawie współczynnika K wentylatora, należy użyć opcjonalnego zestawu przyłączeniowego typu PSET-PVC-200 lub PSET-QF-200. Zestaw ten może być również wykorzystywany do kontroli różnicy ciśnień. Aby sterować przepływem objętościowym powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m/s], należy użyć opcjonalnego zestawu przyłączeniowego typu PSET-PTS-200 lub PSET-PTL-200. Punkt zadany może być regulowany za pomocą Modbus RTU.W systemach HVAC siłowniki przepustnic służą do regulacji przepływu powietrza w kanałach lub systemach wentylacyjnych. Dzięki możliwości bezpośredniego sterowania tymi siłownikami, regulatory różnicy ciśnień mogą sterować otwieraniem i zamykaniem przepustnic w odpowiedzi na zmiany warunków ciśnienia. Ta zdolność bezpośredniego sterowania umożliwia szybkie i precyzyjne dostosowanie przepływu powietrza w celu utrzymania wymaganych różnic ciśnień w systemie. Poprawia to efektywność i szybkość reakcji w utrzymaniu optymalnego bilansu powietrza oraz cyrkulacji w systemie HVAC.
Ten regulator różnicy ciśnień steruje siłownikami przepustnic. Pozycja przepustnicy jest regulowana w taki sposób, aby utrzymać różnicę ciśnień [Pa] na stałym poziomie zgodnym z punktem zadanym. Zakres pracy wynosi od 0 do 1.000 Pa. Możliwe jest również sterowanie pozycją przepustnicy na podstawie przepływu objętościowego powietrza [m³/h] lub prędkości powietrza [m/s].Aby sterować przepływem objętościowym powietrza na podstawie współczynnika K wentylatora, należy użyć opcjonalnego zestawu przyłączeniowego typu PSET-PVC-200 lub PSET-QF-200. Zestaw ten może być również wykorzystywany do kontroli różnicy ciśnień. Aby sterować przepływem objętościowym powietrza na podstawie przekroju kanału [cm²] lub prędkości powietrza [m/s], należy użyć opcjonalnego zestawu przyłączeniowego typu PSET-PTS-200 lub PSET-PTL-200. Punkt zadany może być regulowany za pomocą Modbus RTU.W systemach HVAC siłowniki przepustnic służą do regulacji przepływu powietrza w kanałach lub systemach wentylacyjnych. Dzięki możliwości bezpośredniego sterowania tymi siłownikami, regulatory różnicy ciśnień mogą sterować otwieraniem i zamykaniem przepustnic w odpowiedzi na zmiany warunków ciśnienia. Ta zdolność bezpośredniego sterowania umożliwia szybkie i precyzyjne dostosowanie przepływu powietrza w celu utrzymania wymaganych różnic ciśnień w systemie. Poprawia to efektywność i szybkość reakcji w utrzymaniu optymalnego bilansu powietrza oraz cyrkulacji w systemie HVAC.
W jaki sposób regulator wykorzystuje sterowanie PI i funkcję Anti-Windup?
Zastosowanie sterowania proporcjonalno-całkującego (PI), wraz z funkcją anti-windup, umożliwia efektywną i stabilną regulację ciśnienia. Sterowanie PI pozwala na dostosowanie sygnału wyjściowego na podstawie różnicy między pożądanym punktem zadanym a rzeczywistym ciśnieniem, natomiast funkcja anti-windup zapobiega przekroczeniom (overshoot) lub niedosięgom (undershoot) punktu zadanego.
Zastosowanie sterowania proporcjonalno-całkującego (PI), wraz z funkcją anti-windup, umożliwia efektywną i stabilną regulację ciśnienia. Sterowanie PI pozwala na dostosowanie sygnału wyjściowego na podstawie różnicy między pożądanym punktem zadanym a rzeczywistym ciśnieniem, natomiast funkcja anti-windup zapobiega przekroczeniom (overshoot) lub niedosięgom (undershoot) punktu zadanego.
W jaki sposób regulator zapewnia wizualne sprzężenie zwrotne i sygnalizację stanu?
Wyświetlacz LED 7-segmentowy wizualizuje zmierzoną wartość ciśnienia, przepływu objętościowego lub prędkości powietrza. Dodatkowo zielona, żółta i czerwona dioda LED zapewniają wizualną sygnalizację zmierzonej wartości. Zielona dioda LED informuje, że poziom ciśnienia mieści się w dopuszczalnym zakresie. Gdy poziom ciśnienia wejdzie w zakres ostrzegawczy, zapala się żółta dioda. Kolor czerwony oznacza: różnica ciśnień poza zakresem. Diodami LED można również sygnalizować status przepływu objętościowego powietrza lub prędkości powietrza. Druga zielona dioda LED wskazuje status czujnika — jest aktywowana, gdy zasilanie i komunikacja Modbus RTU są włączone.
Wyświetlacz LED 7-segmentowy wizualizuje zmierzoną wartość ciśnienia, przepływu objętościowego lub prędkości powietrza. Dodatkowo zielona, żółta i czerwona dioda LED zapewniają wizualną sygnalizację zmierzonej wartości. Zielona dioda LED informuje, że poziom ciśnienia mieści się w dopuszczalnym zakresie. Gdy poziom ciśnienia wejdzie w zakres ostrzegawczy, zapala się żółta dioda. Kolor czerwony oznacza: różnica ciśnień poza zakresem. Diodami LED można również sygnalizować status przepływu objętościowego powietrza lub prędkości powietrza. Druga zielona dioda LED wskazuje status czujnika — jest aktywowana, gdy zasilanie i komunikacja Modbus RTU są włączone.
Jakie są funkcje wyjścia analogowego i sterowania przepustnicą?
Ten regulator ciśnienia posiada jedno wyjście analogowe. Wyjście to steruje siłownikami przepustnic na podstawie zmierzonej różnicy ciśnień, przepływu objętościowego powietrza lub prędkości powietrza. Pozycja przepustnicy jest regulowana w taki sposób, aby zmierzona wartość była równa wartości punktu zadanego. Punkt zadany może być regulowany za pomocą Modbus RTU. Aby uczynić ten regulator kompatybilnym z większością siłowników przepustnic, typ wyjścia może być ustawiony przez Modbus RTU: 0–10 VDC / 0–20 mA / 0–100 % PWM. Aby dostosować czas reakcji przepustnicy do aplikacji, współczynniki P i I mogą być regulowane za pomocą Modbus RTU.
Ten regulator ciśnienia posiada jedno wyjście analogowe. Wyjście to steruje siłownikami przepustnic na podstawie zmierzonej różnicy ciśnień, przepływu objętościowego powietrza lub prędkości powietrza. Pozycja przepustnicy jest regulowana w taki sposób, aby zmierzona wartość była równa wartości punktu zadanego. Punkt zadany może być regulowany za pomocą Modbus RTU. Aby uczynić ten regulator kompatybilnym z większością siłowników przepustnic, typ wyjścia może być ustawiony przez Modbus RTU: 0–10 VDC / 0–20 mA / 0–100 % PWM. Aby dostosować czas reakcji przepustnicy do aplikacji, współczynniki P i I mogą być regulowane za pomocą Modbus RTU.
Jakie są wymagania dotyczące zasilania i okablowania?
Napięcie zasilania, wyjście analogowe i komunikacja Modbus RTU mogą być podłączone za pomocą zacisków sprężynowych typu cage clamp. Eliminują one potrzebę rutynowej konserwacji i zapewniają niezawodny kontakt dla przewodów jedno- lub wielodrutowych. Napięcie zasilania wynosi 24 VDC. Zaciski uziemiające zasilania (V-) i wyjścia (GND) są galwanicznie odseparowane. Oznacza to, że do podłączenia tego czujnika wymagany jest 4-żyłowy przewód. Większość zasilaczy 24 VDC oferuje zabezpieczenia przed zwarciem, przeciążeniem i przepięciem. Zasilanie 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.
Napięcie zasilania, wyjście analogowe i komunikacja Modbus RTU mogą być podłączone za pomocą zacisków sprężynowych typu cage clamp. Eliminują one potrzebę rutynowej konserwacji i zapewniają niezawodny kontakt dla przewodów jedno- lub wielodrutowych. Napięcie zasilania wynosi 24 VDC. Zaciski uziemiające zasilania (V-) i wyjścia (GND) są galwanicznie odseparowane. Oznacza to, że do podłączenia tego czujnika wymagany jest 4-żyłowy przewód. Większość zasilaczy 24 VDC oferuje zabezpieczenia przed zwarciem, przeciążeniem i przepięciem. Zasilanie 24 VDC zwiększa bezpieczeństwo i niezawodność instalacji.
Z czego wykonana jest obudowa i jakie ma właściwości ochronne?

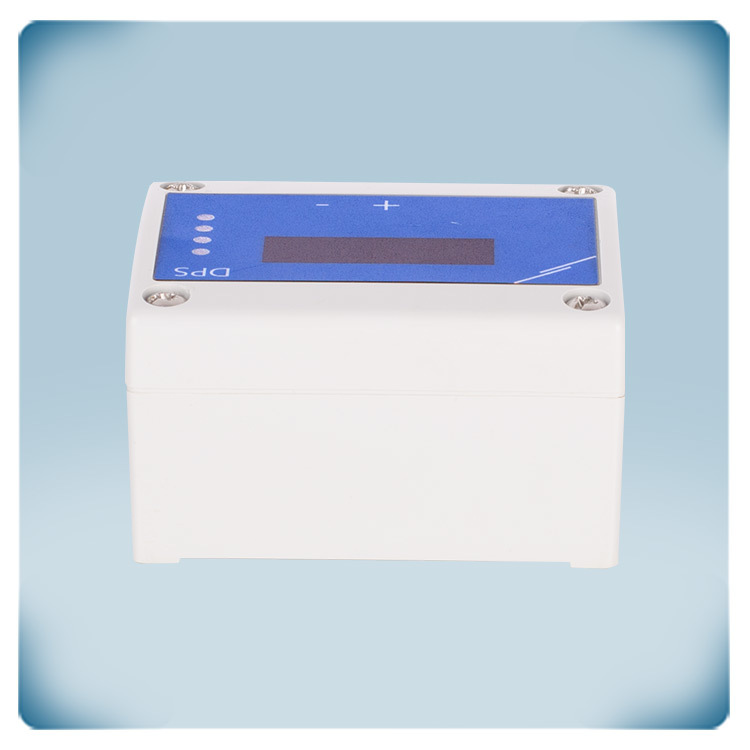

Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten jest odporny na wysokie temperatury, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Króćce przyłączeniowe ciśnienia wykonane są z aluminium. Obudowa czujnika posiada stopień ochrony IP65 przed wnikaniem zanieczyszczeń i wody. Regulator ciśnienia może być montowany na ścianie.
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten jest odporny na wysokie temperatury, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Króćce przyłączeniowe ciśnienia wykonane są z aluminium. Obudowa czujnika posiada stopień ochrony IP65 przed wnikaniem zanieczyszczeń i wody. Regulator ciśnienia może być montowany na ścianie.
