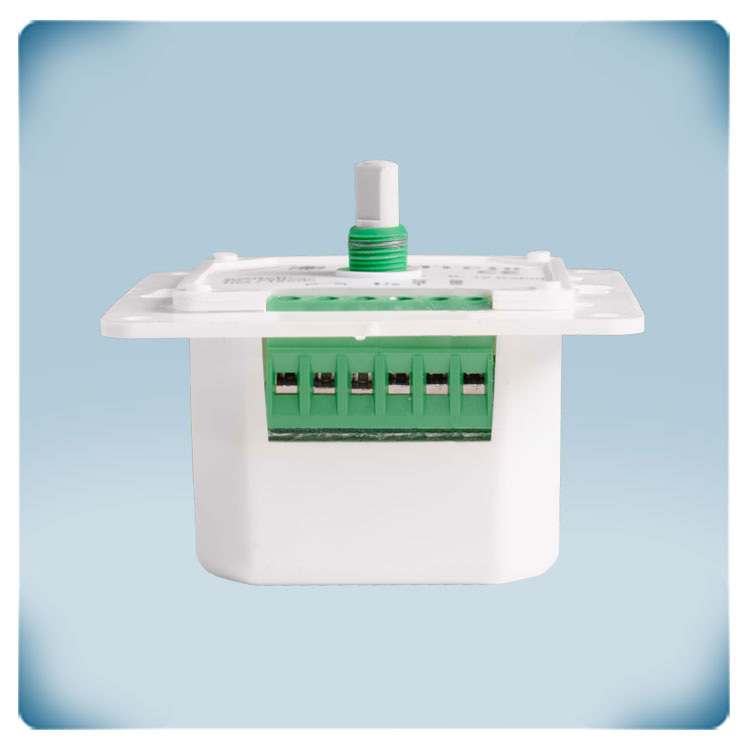

.webp "Sterowanie wentylatorem")
CE deklaracja
Potencjometr sterowania wentylatorem | pozycja OFF | 3-15 VDC
Opis produktu
Przedstawiamy MTP-D010-BT, niezawodne rozwiązanie stworzone do precyzyjnego sterowania w systemach wentylacyjnych. Potencjometr ten jest wyposażony w zaawansowane funkcje, oferując sterowanie wentylatorami EC, siłownikami przepustnic, regulatorami prędkości wentylatorów AC lub przetwornicami częstotliwości, dostosowując się bez trudu do różnych scenariuszy z zakresem napięcia zasilania 3-15 VDC.
Przejmij kontrolę dzięki ciągłemu zmiennemu sygnałowi wyjściowemu, który można łatwo regulować za pomocą ręcznego pokrętła. Model MTP-D010-DC nie jest wyposażony w pozycję WYŁ. Nie musisz się martwić przypadkowym wyłączeniem systemu. Funkcja styku bezprądowego umożliwia łatwe zdalne włączanie i wyłączanie urządzeń zewnętrznych. Udoskonal swój system za pomocą precyzyjnych trymerów, umożliwiających regulację minimalnego (10-70%) i maksymalnego (30-100%) poziomu wyjściowego.
Zaprojektowany z myślą o trwałości, MTP-D010-BT posiada bryzgoszczelną obudowę, odpowiednią do montażu wpuszczanego (IP44) lub montażu powierzchniowego (IP54). Ta zdolność adaptacji zapewnia stałą wydajność w różnorodnych środowiskach, wzbudzając pewność spełnienia wymagań w zakresie kontroli wentylacji. Niezależnie od tego, czy priorytetem jest wydajność, precyzja czy zdolność adaptacji, MTP-D010-AT okazuje się praktycznym wyborem do zarządzania systemami wentylacyjnymi.
Zwiększ swoje możliwości sterowania dzięki urządzeniu, które płynnie łączy funkcjonalność i trwałość, oferując niezawodne rozwiązanie spełniające Twoje potrzeby.
Dodatkowe specyfikacje i opis
Jaki jest cel stosowania potencjometru HVAC?
Dlaczego warto regulować granice sygnału sterującego w systemach HVAC?
W niektórych zastosowaniach pożądana jest możliwość ustawienia dolnej i górnej granicy sygnału sterującego. Jest to szczególnie przydatne w sytuacjach, gdy niektóre silniki EC lub siłowniki przepustnic mogą nie działać prawidłowo przy zbyt niskich wartościach sygnału. Aby temu zaradzić, dolna granica sygnału może być ustawiona za pomocą wbudowanego trymera, co umożliwia optymalne działanie bez ryzyka uszkodzenia sprzętu. Z kolei w przypadku przewymiarowanych wentylatorów, konieczne jest ograniczenie górnej granicy sygnału sterującego. Odbywa się to przy użyciu trymera maksymalnej wartości, co pozwala ograniczyć maksymalną prędkość wentylatora. Dzięki możliwości regulacji tych granic, system może być precyzyjnie dostosowany do konkretnych wymagań, co zapewnia optymalną wydajność i dłuższą żywotność urządzeń HVAC.
Uwaga: Minimalna i maksymalna wartość sygnału sterującego może być ustawiana za pomocą trymerów znajdujących się pod przednią osłoną. Aby się do nich dostać, należy zdjąć pokrętło, obracając je w prawo aż do momentu, gdy wyskoczy. Następnie odkręcić nakrętkę, aby zdjąć pokrywę obudowy zewnętrznej.
Jakie są granice sygnału sterującego?
Do czego służy pozycja OFF?
W niektórych przypadkach mogą obowiązywać przepisy prawne lub wymagania techniczne, które nakazują zapewnienie minimalnego przepływu powietrza przez cały czas. Ponieważ ten potencjometr nie posiada pozycji OFF, sygnał sterujący nigdy nie osiąga 0 V. Nawet gdy pokrętło znajduje się w pozycji minimalnej (obrócone maksymalnie w lewo), sygnał sterujący wynosi wartość minimalną. Ten niski poziom można regulować za pomocą wbudowanego trymera.
Co sprawia, że obudowa jest niezawodna?
Ten potencjometr może być montowany natynkowo lub podtynkowo. Jego otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych. Obudowa wykonana jest z wysokiej jakości tworzywa ASA w eleganckim kremowym kolorze (RAL9010). Materiał ten jest odporny na promieniowanie UV i chroni przed uderzeniami. Klasa ochrony wynosi IP44 w przypadku montażu podtynkowego oraz IP54 w przypadku montażu natynkowego. Zapewnia to ochronę elektroniki przed wnikaniem kurzu, brudu i wody w zastosowaniach wewnętrznych. Obudowa jest łatwa do czyszczenia za pomocą wilgotnej ściereczki, a jej montaż jest bardzo prosty – wystarczy kilka podstawowych narzędzi i odrobina zręczności.
∞Co to jest sygnał sterujący?
Sygnał sterujący (wyjście potencjometru) zwiększa się lub zmniejsza w zależności od położenia pokrętła obrotowego. Sygnał ten może bezpośrednio sterować wentylatorami EC lub siłownikami przepustnic. Może również zdalnie sterować regulatorami prędkości wentylatorów AC (takimi jak seria EVS lub MVS firmy Sentera) albo przemiennikami częstotliwości (seria FI-E). Przykładem może być instalacja potencjometru w salonie, podczas gdy regulator prędkości wentylatora znajduje się w pomieszczeniu technicznym lub szafie elektrycznej. Taki układ umożliwia wygodne i skuteczne sterowanie urządzeniami HVAC.
Dlaczego warto regulować granice sygnału sterującego w systemach HVAC?
W niektórych zastosowaniach pożądana jest możliwość ustawienia dolnej i górnej granicy sygnału sterującego. Jest to szczególnie przydatne w sytuacjach, gdy niektóre silniki EC lub siłowniki przepustnic mogą nie działać prawidłowo przy zbyt niskich wartościach sygnału. Aby temu zaradzić, dolna granica sygnału może być ustawiona za pomocą wbudowanego trymera, co umożliwia optymalne działanie bez ryzyka uszkodzenia sprzętu. Z kolei w przypadku przewymiarowanych wentylatorów, konieczne jest ograniczenie górnej granicy sygnału sterującego. Odbywa się to przy użyciu trymera maksymalnej wartości, co pozwala ograniczyć maksymalną prędkość wentylatora. Dzięki możliwości regulacji tych granic, system może być precyzyjnie dostosowany do konkretnych wymagań, co zapewnia optymalną wydajność i dłuższą żywotność urządzeń HVAC.
Uwaga: Minimalna i maksymalna wartość sygnału sterującego może być ustawiana za pomocą trymerów znajdujących się pod przednią osłoną. Aby się do nich dostać, należy zdjąć pokrętło, obracając je w prawo aż do momentu, gdy wyskoczy. Następnie odkręcić nakrętkę, aby zdjąć pokrywę obudowy zewnętrznej.
Jakie są granice sygnału sterującego?
To zależy od napięcia zasilającego MTP-D. Napięcie to musi mieścić się w zakresie 3 – 15 VDC. Minimalna wartość może być ustawiona w zakresie od 10% do 70% napięcia zasilania. Maksymalna wartość może być ustawiona w zakresie od 30% do 100% napięcia zasilania. Zawsze należy upewnić się, że zastosowane granice, w połączeniu z napięciem zasilania, skutkują sygnałem wyjściowym zgodnym ze specyfikacją podłączonego urządzenia. Oznacza to, że jeśli napięcie zasilające wynosi 15 VDC, a górna granica została ustawiona na 100%, to podłączone urządzenie musi być przystosowane do sygnału sterującego o wartości do 15 VDC.
Do czego służy pozycja OFF?W niektórych przypadkach mogą obowiązywać przepisy prawne lub wymagania techniczne, które nakazują zapewnienie minimalnego przepływu powietrza przez cały czas. Ponieważ ten potencjometr nie posiada pozycji OFF, sygnał sterujący nigdy nie osiąga 0 V. Nawet gdy pokrętło znajduje się w pozycji minimalnej (obrócone maksymalnie w lewo), sygnał sterujący wynosi wartość minimalną. Ten niski poziom można regulować za pomocą wbudowanego trymera.
Co sprawia, że obudowa jest niezawodna?
Ten potencjometr może być montowany natynkowo lub podtynkowo. Jego otwory montażowe idealnie pasują do standardowych europejskich puszek ściennych. Obudowa wykonana jest z wysokiej jakości tworzywa ASA w eleganckim kremowym kolorze (RAL9010). Materiał ten jest odporny na promieniowanie UV i chroni przed uderzeniami. Klasa ochrony wynosi IP44 w przypadku montażu podtynkowego oraz IP54 w przypadku montażu natynkowego. Zapewnia to ochronę elektroniki przed wnikaniem kurzu, brudu i wody w zastosowaniach wewnętrznych. Obudowa jest łatwa do czyszczenia za pomocą wilgotnej ściereczki, a jej montaż jest bardzo prosty – wystarczy kilka podstawowych narzędzi i odrobina zręczności.
∞Co to jest sygnał sterujący?
