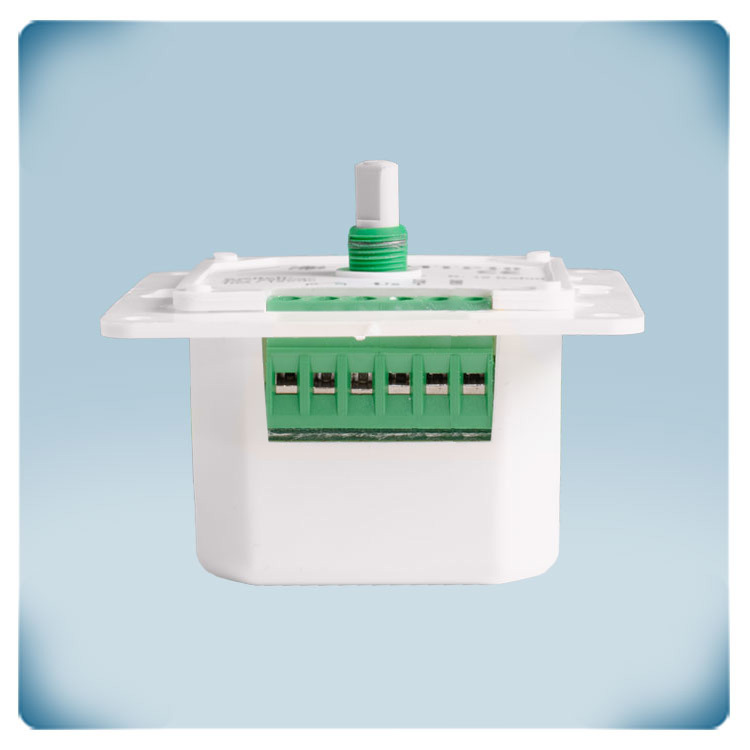

Boîtier potentiomètre, position d'arrêt et marche-arrêt à distance pour commande manuelle de ventilateur EC
Bouton potentiomètre, position d'arrêt et marche-arrêt à distance pour commande manuelle de ventilateur EC
Réglage potentiomètre, position d'arrêt et marche-arrêt à distance pour commande manuelle de ventilateur EC

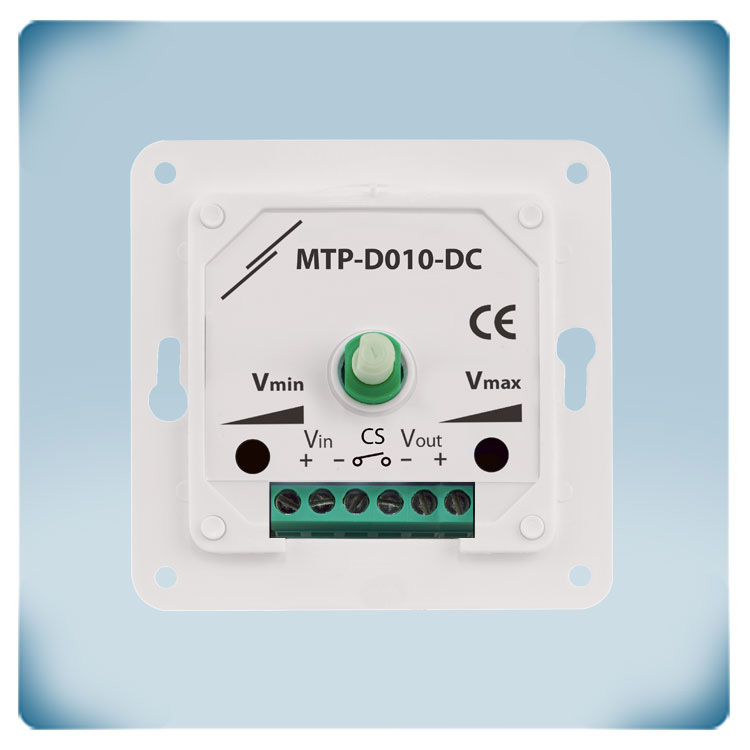

Bornier potentiomètre, position d'arrêt et marche-arrêt à distance pour commande manuelle de ventilateur EC

Potentiomètre moteur EC | position arrêt | marche-arrêt à distance


Description du produit

Le potentiomètre MTP-D010-DC peut être utilisé pour la commande manuelle de ventilateurs EC, de variateurs de vitesse de ventilateur AC ou d'actionneurs. Il nécessite une tension d'alimentation de 3 à 15 VCC et fournit un signal de sortie variable continu qui peut être réglé par un bouton rotatif sans position d'arrêt. Via un contact sec, le signal de sortie peut être activé ou désactivé - cette fonction est destinée à la commutation marche / arrêt à distance. La plage de sortie est réglable via deux potentiomètres internes entre Vmin (10-70%) et Vmax (30-100%). Son boîtier résistant aux éclaboussures convient à la fois pour un montage encastré (IP44) et en surface (IP54).


Code article MTP-D010-DC
GTIN 0.540.100.300.888.1
Catégorie Potentiomètre à basse tension
Disponible
Stock actuel 0 Unité
Prochaine arrivée 28/05/2021 - 20 Unité
Temps d'avance d'usine 4 Semaine(s)
Documents

Spécifications et descriptions supplémentaires


À quoi sert un potentiomètre 0-10 VCC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.

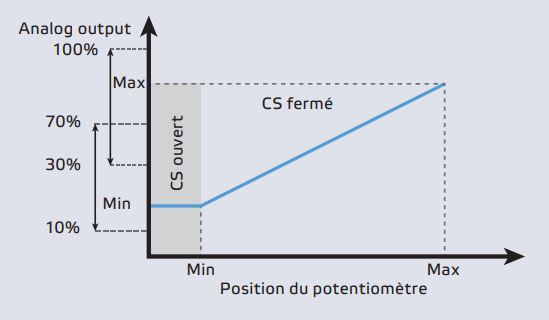

Niveaux minimum et maximum réglables
Pour certaines applications, il est souhaitable d'ajuster la limite basse et la limite haute du signal de commande. Certains moteurs EC ou actionneurs de registre ne peuvent pas gérer des signaux de commande trop faibles. La limite basse du signal de commande peut être ajustée via un trimmer intégré. Parfois, un ventilateur est surdimensionné. Dans ce cas, la limite haute du signal de commande peut être réduite via un trimmer. Cela limitera la vitesse maximale du ventilateur.

Quelles sont les limites du signal de commande ?
La valeur minimale du signal de commande peut être réglée entre 0 et 7 VCC. La valeur maximale du signal de commande peut être réglée entre 3 et 10 VCC. Vérifiez toujours que les limites appliquées entraînent un signal de commande conforme aux spécifications de l'appareil connecté. Par exemple : si la tension fournie est de 15 VCC et que la limite haute est réglée sur 100%, l'appareil connecté doit être capable de gérer un signal de commande jusqu'à 15 VCC.

Sans position d’arrêt
Dans certaines situations, il est techniquement ou légalement tenu d'assurer une alimentation en air frais minimale en toutes circonstances. Comme ce potentiomètre n'a pas de position d’arrêt, le signal de commande n'atteindra jamais 0 VCC. Même lorsque le bouton rotatif est en position minimum (tourné dans le sens antihoraire), le signal de commande sera à la valeur minimum. Ce niveau basse vitesse peut être réglé via le trimmer intégré.

Sortie contact sec
La sortie à contact sec peut être utilisée pour contrôler un appareil externe. Lorsque le bouton rotatif est en position minimum, la sortie du contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, le contact se ferme immédiatement.
