Cyfrowy regulator prędkości | 1,5 A
Opis produktu

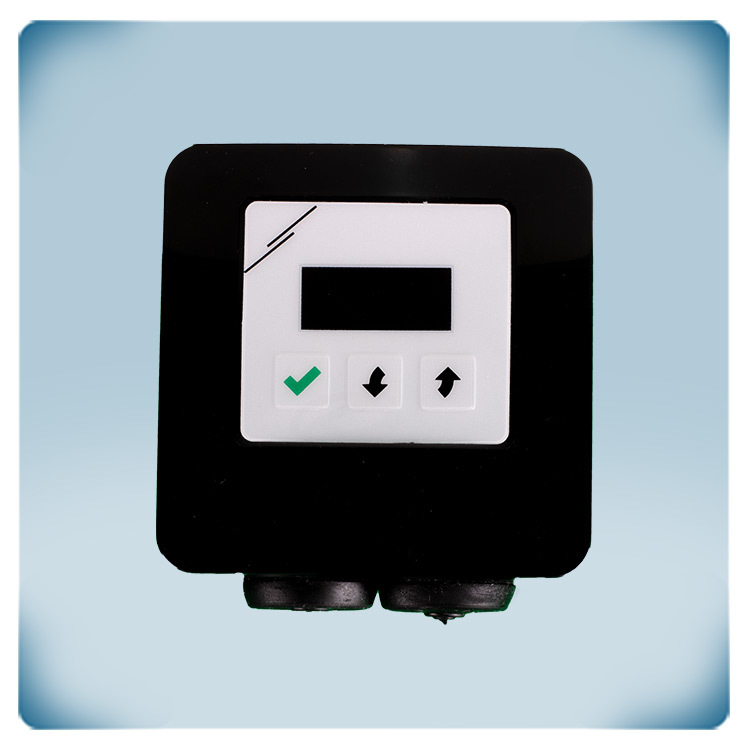

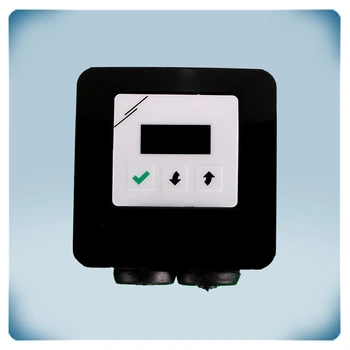

Regulator prędkości RDCZ może być używany jako sterownik cyfrowy do sterowania wentylatorami AC lub jako sterownik HVAC do sterowania wentylatorami AC zgodnie z wybranym parametrem. W trybie ręcznym RDCZ jest kontrolerem do zmiany prędkości wentylatorów AC z trzema przyciskami i siedmiosegmentowym wyświetlaczem LED.

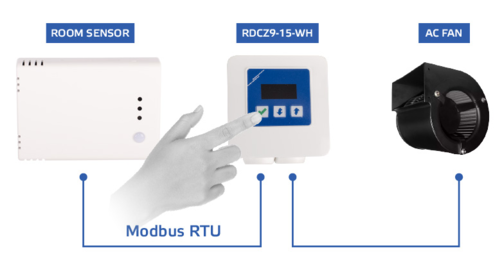

Może być stosowany do bezpośredniego sterowania wentylatorami AC i zintegrowany z systemem BMS w celu monitorowania prędkości lub zdalnego sterowania przez Modbus RTU. W trybie automatycznym RDCZ jest regulatorem opartym na temperaturze, wilgotności, CO2, jakości powietrza, CO i różnicy ciśnień, który może kontrolować prędkość wentylatora AC.
Jest połączony z czujnikami 230VAC. Kiedy taki czujnik jest podłączony, RDCZ rozpozna, które parametry mogą być kontrolowane i pozwoli ci wybrać parametr, który chcesz kontrolować. Będziesz także musiał wybrać tryb ogrzewania lub wentylacji i jaką wartość mierzonego parametru chcesz zachować.

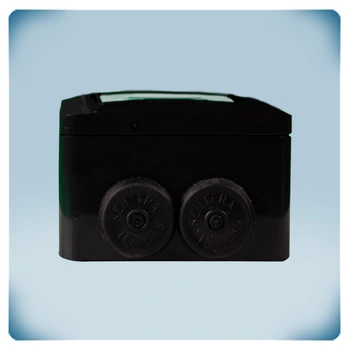

RDCZ może być dostępny w kolorze białym lub czarnym i nadaje się do montażu natynkowego (IP54) i podtynkowego (IP44). Napięcie zasilania 110 - 230 VAC.
Dodatkowe specyfikacje i opis
Jak regulowana i wyświetlana jest prędkość wentylatora w trybie ręcznym i automatycznym?
W trybie ręcznym prędkość wentylatora może być regulowana płynnie lub w 2–10 krokach. Prędkość wentylatora ustawia się ręcznie za pomocą strzałek w górę i w dół. Naciśnięcie przycisku wyboru (z zielonym znakiem „check”) na 4 sekundy powoduje włączenie lub wyłączenie silnika. Wybrana prędkość wentylatora jest wyświetlana na 7-segmentowym wyświetlaczu LED (w procentach lub numerze kroku). Tryb ręczny lub automatyczny można wybrać za pomocą interfejsu klawiatury z 3 przyciskami.
W trybie ręcznym prędkość wentylatora może być regulowana płynnie lub w 2–10 krokach. Prędkość wentylatora ustawia się ręcznie za pomocą strzałek w górę i w dół. Naciśnięcie przycisku wyboru (z zielonym znakiem „check”) na 4 sekundy powoduje włączenie lub wyłączenie silnika. Wybrana prędkość wentylatora jest wyświetlana na 7-segmentowym wyświetlaczu LED (w procentach lub numerze kroku). Tryb ręczny lub automatyczny można wybrać za pomocą interfejsu klawiatury z 3 przyciskami.
Jak wybierany i konfigurowany jest tryb pracy?
W trybie automatycznym urządzenie RDCZ musi być podłączone do czujnika HVAC firmy Sentera. Do RDCZ można podłączyć różne typy czujników HVAC: sterowanie prędkością wentylatora może odbywać się na podstawie temperatury, wilgotności, stężenia CO₂, jakości powietrza (TVOC) lub różnicy ciśnień. Otrzymujesz w ten sposób wentylację „na żądanie” – bez potrzeby każdorazowego ręcznego regulowania urządzenia.
W trybie automatycznym prędkość wentylatora jest dostosowywana automatycznie w zależności od zmierzonej wartości. Wartość zadana może być ustawiona za pomocą klawiatury z 3 przyciskami.
Jakie są tryby przyspieszania silnika?
Aby wybrać żądany tryb pracy, należy jednocześnie nacisnąć przyciski „góra” i „dół”, aby wejść w tryb konfiguracji (Setup). Kropka dziesiętna za wartością oznacza, że urządzenie znajduje się w trybie konfiguracji.
Na wyświetlaczu pojawi się komunikat „RUN”. Aby zmienić tryb pracy, naciśnij przycisk wyboru. Następnie za pomocą przycisków „góra” i „dół” wybierz „1” – tryb automatyczny lub „0” – tryb ręczny.
Aby zapisać wybrany tryb, przytrzymaj przycisk wyboru przez 4 sekundy. Na wyświetlaczu przez kilka sekund pojawi się „888” – oznacza to, że ustawienie zostało zapisane w pamięci. Ponowne jednoczesne naciśnięcie przycisków „góra” i „dół” spowoduje wyjście z trybu konfiguracji.
W trybie automatycznym urządzenie RDCZ musi być podłączone do czujnika HVAC firmy Sentera. Do RDCZ można podłączyć różne typy czujników HVAC: sterowanie prędkością wentylatora może odbywać się na podstawie temperatury, wilgotności, stężenia CO₂, jakości powietrza (TVOC) lub różnicy ciśnień. Otrzymujesz w ten sposób wentylację „na żądanie” – bez potrzeby każdorazowego ręcznego regulowania urządzenia.
W trybie automatycznym prędkość wentylatora jest dostosowywana automatycznie w zależności od zmierzonej wartości. Wartość zadana może być ustawiona za pomocą klawiatury z 3 przyciskami.
Jakie są tryby przyspieszania silnika?
Aby wybrać żądany tryb pracy, należy jednocześnie nacisnąć przyciski „góra” i „dół”, aby wejść w tryb konfiguracji (Setup). Kropka dziesiętna za wartością oznacza, że urządzenie znajduje się w trybie konfiguracji.
Na wyświetlaczu pojawi się komunikat „RUN”. Aby zmienić tryb pracy, naciśnij przycisk wyboru. Następnie za pomocą przycisków „góra” i „dół” wybierz „1” – tryb automatyczny lub „0” – tryb ręczny.
Aby zapisać wybrany tryb, przytrzymaj przycisk wyboru przez 4 sekundy. Na wyświetlaczu przez kilka sekund pojawi się „888” – oznacza to, że ustawienie zostało zapisane w pamięci. Ponowne jednoczesne naciśnięcie przycisków „góra” i „dół” spowoduje wyjście z trybu konfiguracji.
W jaki sposób kontroler wykorzystuje komunikację Modbus RTU?
Silnik może być przyspieszany w trybie łagodnego startu (softstart) lub w trybie szybkiego startu (kickstart).
Silnik może być przyspieszany w trybie łagodnego startu (softstart) lub w trybie szybkiego startu (kickstart).
W trybie softstart silnik stopniowo przyspiesza do ustawionej prędkości wentylatora.
W trybie kickstart silnik natychmiast rusza z maksymalną prędkością, a następnie zwalnia do ustawionej prędkości po kilku sekundach.
W trybie kickstart silnik natychmiast rusza z maksymalną prędkością, a następnie zwalnia do ustawionej prędkości po kilku sekundach.
Jaka jest jakość wykonania i wydajność regulatora prędkości wentylatora?
Kontroler obsługuje komunikację Modbus RTU. Standardowo urządzenia Sentera z wbudowanym Modbus RTU mogą być konfigurowane za pomocą bezpłatnego oprogramowania 3SModbus. Rejestry Modbus RTU odwzorowują funkcje dostępne z poziomu interfejsu klawiatury.
Dzięki temu możesz korzystać z pełnej funkcjonalności kontrolera RDCZ bezpośrednio z komputera.
Kontroler obsługuje komunikację Modbus RTU. Standardowo urządzenia Sentera z wbudowanym Modbus RTU mogą być konfigurowane za pomocą bezpłatnego oprogramowania 3SModbus. Rejestry Modbus RTU odwzorowują funkcje dostępne z poziomu interfejsu klawiatury.
Dzięki temu możesz korzystać z pełnej funkcjonalności kontrolera RDCZ bezpośrednio z komputera.
Ten regulator prędkości wentylatora jest produkowany w Europie, z wykorzystaniem niezawodnych i nowoczesnych komponentów elektronicznych. Może sterować jednym lub kilkoma silnikami, o łącznym maksymalnym natężeniu prądu równym jego znamionowemu. I to w sposób ciągły! Nie ma potrzeby przewymiarowywania tego urządzenia.
Jak i gdzie montuje się regulator?
Obudowa umożliwia montaż natynkowy lub podtynkowy. Przy montażu w ścianie urządzenie zapewnia stopień ochrony IP44 przed kurzem i zabrudzeniami. W przypadku montażu natynkowego stopień ochrony wynosi IP54.
Regulator RDCZ można montować na różnych rodzajach ścian – murowanych, z płyt gipsowo-kartonowych lub drewnianych.
Jeśli zdecydujesz się na montaż podtynkowy, otwory montażowe pasują do standardowych europejskich puszek instalacyjnych. Wystarczą zwykłe narzędzia – śrubokręty i szczypce – oraz odrobina wiedzy i zręczności.
Jak i gdzie montuje się regulator?
Obudowa umożliwia montaż natynkowy lub podtynkowy. Przy montażu w ścianie urządzenie zapewnia stopień ochrony IP44 przed kurzem i zabrudzeniami. W przypadku montażu natynkowego stopień ochrony wynosi IP54.
Regulator RDCZ można montować na różnych rodzajach ścian – murowanych, z płyt gipsowo-kartonowych lub drewnianych.
Jeśli zdecydujesz się na montaż podtynkowy, otwory montażowe pasują do standardowych europejskich puszek instalacyjnych. Wystarczą zwykłe narzędzia – śrubokręty i szczypce – oraz odrobina wiedzy i zręczności.
