Nuotolinis ventiliatoriaus greičio valdymas - AC įtampa valdomu varikl

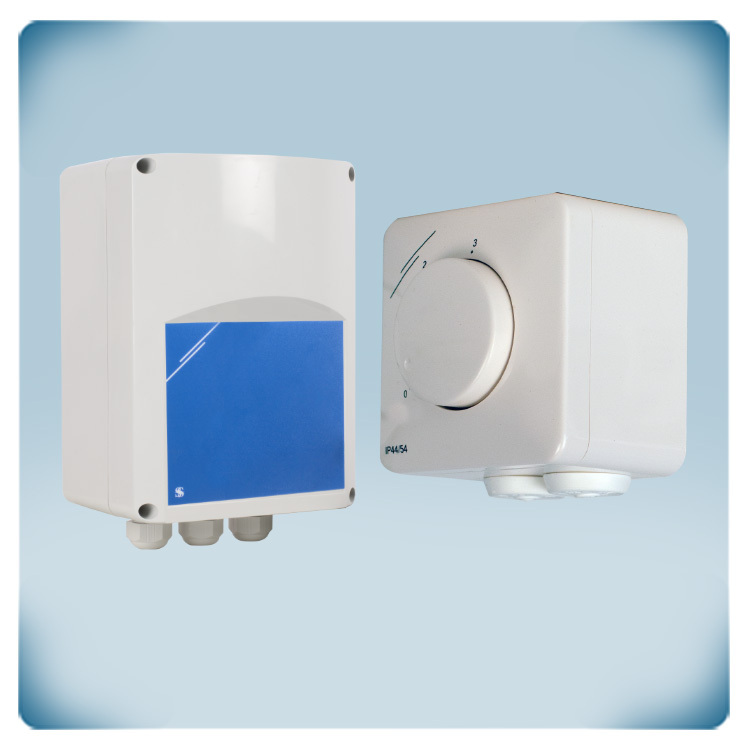

Šie transformatoriniai ventiliatorių greičio reguliatoriai turi gnybtus išoriniam perjungėjui pajungti ventiliatoriaus greičio pasirinkimui. Šis ventiliatoriaus reguliatorius su nuotoliniu valdymu valdo vienfazius įtampa valdomus variklius, kurių didžiausia srovė yra 2,5 A. AC ventiliatoriaus greitis keičiamas variklio įtampą keičiant 5 pakopomis. Pakopas galima pasirinkti per išorinį jungiklį arba valdymo įtaisą. Reguliatorius turi gnybtus su penkiomis išėjimo įtampomis. Pats autotransformatorius turi šešis išėjimus, tad reikalui esant galima šėštąją pakopą iš autotransformatoriaus sukeisti su kuria nors pakopa prijungta prie gnybtų. Pakopų perjungimui rekomenduojame naudoti valdymo jungiklį SMT-1-30-4C. Tai yra trijų pakopų jungiklis. Transformatorinio reguliatoriaus sinusoidinės formos išėjimo įtampa garantuoja tylų variklio darbą ką sunku pasiekti su elektroniniu reguliatoriumi. Reguliatoriaus korpusas tinkamas virštinkiniam montavimui patalpose, tinkamai jį sumontavus pasiekiame (IP54) saugumo klasė. Išorinis perjungėjas montuojamas į sieną atitinka IP44 klasę, o sumontuotas ant sienos atitinka IP54 saugumo klasę.

SMT-1-30-4C 3 padėčių perjungėjas su papildoma padėtimi išjungta, skirtas rankiniu būdu reguliuoti vienfazių 3 greičių ventiliatorių sukimosi greitį. Šių trijų padėčių perjungėjų AC ventiliatoriams veikimo principas yra perjungti 230 V įtampą prie variklio pirminės apvijos arba prie vienos iš pagrindinių variklio apvijų. Taigi 230 VAC yra prijungtas tik prie vieno iš trijų kontaktų. Tai leidžia per 3 pakopas keisti ventiliatoriaus greitį nuo mažiausio iki maksimalaus. Kontaktų maksimali apkrova gali būti: 10 A (varžinė) arba 3 A (indukcinė), 230 VAC. Tinkamas potinkiniam montavimui ir atitinka (IP44) saugumo klasę kas garantuoja apsaugą nuo dulkių patekimo į perjungėjo vidų arba virštinkiniam montavimui kai atitinka (IP54) saugumo klasę, o tai garantuoja apsaugą nuo dulkių bei vandens purslų patekimo į vidų. Perjungėjas turi padėtį išjungta.
