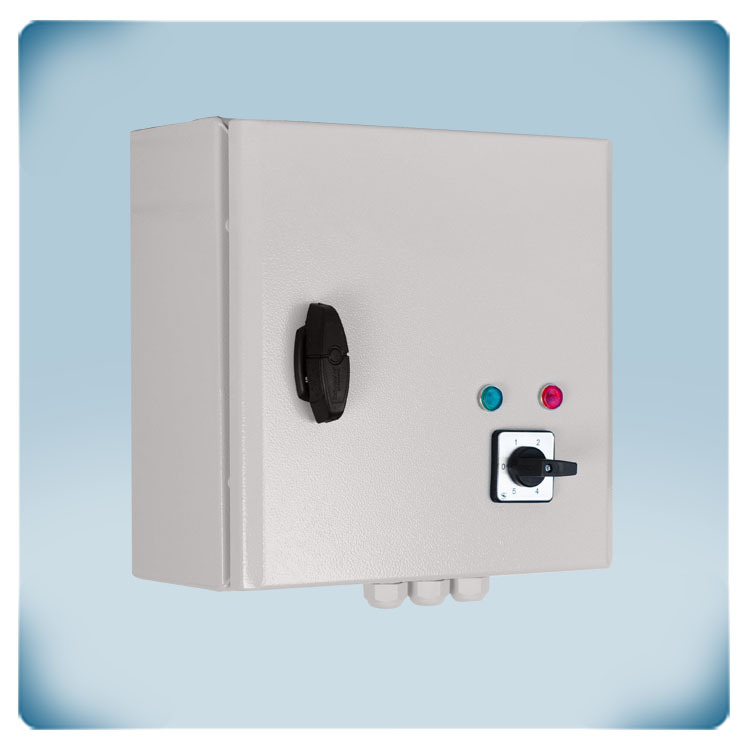

5 pakopų oro užuolaidų valdymas | 400 voltų variklis 14 A
Sprendimo aprašymas
5 greičių reguliatorius oro užuolaidoms su 3 fazių 400 voltų įtampa valdomu AC ventiliatoriumi. Leidžiama bendra maksimali srovė yra 14 A. Oro greitį galima pasirinkti 5 pakopų sukamuoju jungikliu. Padėtyje IŠJUNGTA (nulis), oro užuolaida išjungta. Nuotolinio paleidimo/stabdymo kontaktas gali būti naudojamas išoriniam jungikliui, pavyzdžiui, durų kontaktui. Gnybtai TK išjungia variklį perkaitimo atveju. Nutrūkus elektros tiekimui, variklis automatiškai įsijungia iš naujo tuo pačiu greičiu koks yra nustatytas sukamaja rankenėle.
Papildomos specifikacijos ir aprašymas
Apsauga nuo perkaitimo
Šis oro užuolaidų reguliatorius turi kontaktus šiluminiams ventiliatoriaus kontaktams prijungti. TK arba šiluminiai kontaktai stebi temperatūrą variklio apvijų viduje arba šildytuvo temperatūrą. Perkaitimo atveju TK funkcija išjungs sistemą, kad būtų išvengta žalos ir įjungs aliarmo įėjimą.
Automatinis atstatymas po elektros energijos tiekimo nutraukimo
Nutrūkus maitinimui, šis reguliatorius automatiškai pasileis iš naujo. Kai maitinimas bus atkurtas, variklis automatiškai įsijungs iš naujo, tokiu greičiu koks nustatytas sukamąja rankenėle. Su standartiniais ventiliatoriaus greičio reguliatoriais, nutrūkus elektros tiekimui, sukamąjį jungiklį reikia rankiniu būdu pasukti į OFF padėtį, o tada atgal į norimo greičio padėtį. Naudojant STRA4 seriją to daryti nereikia.
Korpusas, skirtas montuoti viduje prie sienos
Montuojant reguliatorių visada įsitikinkite, kad darbo metu reguliatorius visada bus pakankamai ventiliuojamas. Geriausia jį montuoti vėsioje vietoje, ne tiesioginiuose saulės spinduliuose. Korpusas suprojektuotas ir pagamintas taip kad yra tinkamas naudoti tik viduje. Naudojame aukštos kokybės r-ABS VO (UL94) plastiką. Ši medžiaga labai tvirta ir puikiai apsaugo nuo smūgių. Korpusas atitinka IP54 apsaugą nuo dulkių ir vandens patekimo. Šį reguliatorių galima montuoti ant sienos arba skydinės patalpose.
Durų kontaktas įjungia oro užuolaidą
Prie sausų kontaktų įėjimų galima prijungti durų kontaktą. Atsidarius durims, įsijungia oro užuolaida. Kai įjungta, oro užuolaida veiks nustatytu greičiu, kuris nustatomas sukamuoju jungikliu. Reguliatorius turi vieną normaliai atvirą ir vieną normaliai uždarytą įėjimą. Dėl to reguliatorius suderinamas su įvairių tipų durų kontaktais.
Išėjimai išoriniams įrenginiams valdyti
Papildomas nereguliuojamas išėjimas (230 VAC) aktyvuojamas, kai įsijungtas variklis. Kadangi šis išėjimas įjungtas yra 230 voltų, o išjungtas (0 voltų), jis vadinamas „nereguliuojamu išėkimu“. Didžiausia šio išėjimo srovė yra 2 A. Šiuo išėjimu galima valdyti indikacinę lemputę, atidaryti ortakių uždarymo tinklelius, įjungti apšvietimą ir kt. Prie šio išėjimo prijungtas įrenginys veiks kartu su ventiliatoriumi.
Oro užuolaidų funkcija
Oro užuolaidos sukuria nematomą barjerą atskirti karštą ir šaltą orą. Oro užuolaidos taip pat gali būti naudojamos, kad oras ar teršalai nepatektų iš vienos patalpos į kitą. Oro užuolaidos AC ventiliatoriai pučia orą žemyn, taip sukurdamos oro barjerą. Šis nematomas barjeras neleidžia patekti išorinį orą ir riboja patalpų oro nutekėjimą, kad sumažintų šilumos nuostolius. Oro užuolaidos dažnai naudojamos parduotuvėse, baruose, sandeliuose, ten kur dažnai varstomos durys, o užuolaidos dedamos tam kad sumažinti šilto oro praradimą.
