Šildytuvo su ventiliatoriumi reguliatorius | AC variklis 5 A

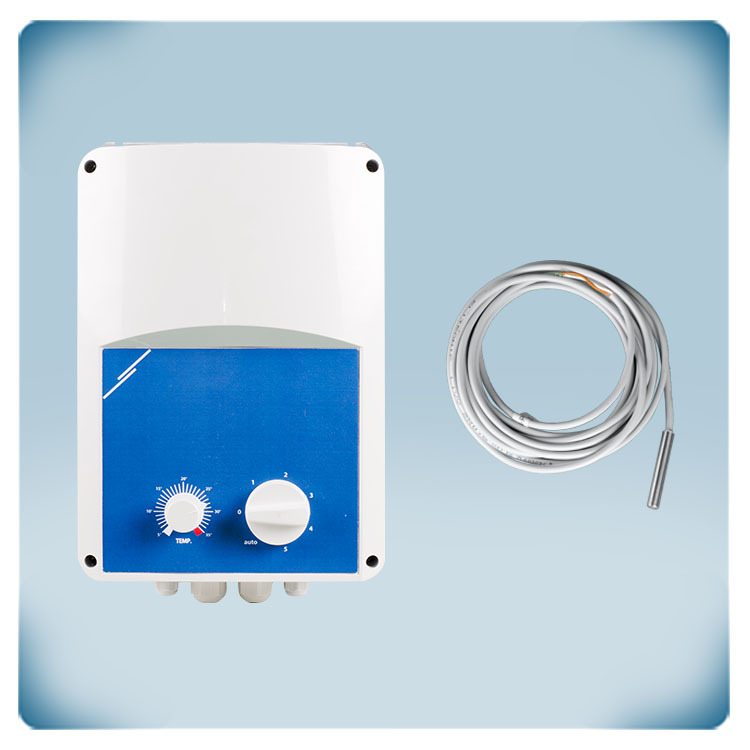

GTH serijos transformatoriniai ventiliatoriaus greičio reguliatoriai reguliuoja vienfazių įtampa valdomų variklių sukimosi greitį, keičiant išėjimo įtampą pagal išmatuotą temperatūrą. Šie reguliatoriai gali būti naudojami šildymui ar vidinimui. Jie turi autotransformatorių ir valdo AC ventiliatoriaus greitį automatiniu arba rankiniu režimu. Automatiniame režime ventiliatoriaus greitis automatiškai sureguliuojamas penkiomis pakopomis pagal išorinio temperatūros jutiklio matavimus (kapiliaras PT500, nekomplektuojamas). Rankiniu režimu per integruotą valdymo jungiklį galima pasirinkti vieną iš 5 nurodytų ventiliatoriaus greičio padėčių. Šis valdymo jungiklis turi 7 pozicijas: OFF, automatinis režimas ir 5 skirtingi greičio pasirinkimai rankiniam režimui. Pasiekus nustatytą temperatūros vertę, ventiliatorius bus išjungtas tiek automatiniu, tiek rankiniu režimu. Nereguliuojamas išėjimas įjungiamas kartu su varikliu, juo gali būti valdomas vožtuvas (pvz., tiekimo šildymo ar aušinimo vožtuvas). Korpusas skirtas montuoti ant paviršiaus patalpose (IP54). Galimi įtampos pasirinkimai: 0- (80) -110-140-170-230 VAC. Didžiausia variklio srovė: 5 A.

Kanalinis PT500 temperatūros jutiklis dėl naudojamo platinos jutiklio elemento pasižymi išskirtiniu temperatūros charakteristikų stabilumu. Temperatūrinio jutiklio elementas įdėtas į 53 x 8 mm nerūdijančio plieno vamzdelį ir užpiltas derva. Šis temperatūros daviklis turi teigiamą temperatūros pasipriešinimo koeficientą: pakilus temperatūrai, pasipriešinimas pakyla. 0°C temperatūroje varža yra 500 Ω. Daviklio kabelio ilgis yra 4 m. Kabelis neekranuotas, dviejų gyslų (2 x 0,5 mm²).
