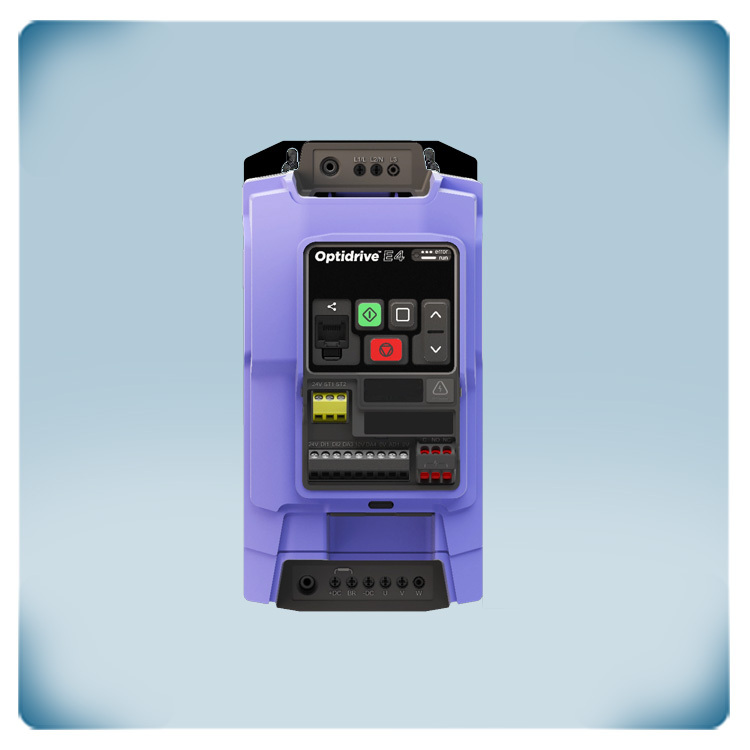

Trifazis dažnio keitiklis 4 kW | 9,5 A | IP20
Produkto aprašymas
FI-E44 serijos trifazis dažnio keitiklis gali valdyti trifazį 400 VAC variklį, siurblį ar ventiliatorių. Šis dažnio keitiklis taip pat tinka IE3, IE4, pastovaus magneto, bešepečių nuolatinės srovės variklių greičio valdymui. Jis turi būti montuojamas skyduose, kadangi jo apsaugos klasė IP20. Jam reikalinga trifazė 400 VAC maitinimo įtampa. FI-E44 serijos trifazis dažnio keitiklis gali valdyti trifazio 400 VAC iki 4 kW ir 9,5 A variklio ar siurblio greitį. Jis turi integruotą A klasės EMC filtrą. Gamintojo kodas: ODE-3-240095-3F42.
Papildomos specifikacijos ir aprašymas
EMC filtras
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus stabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per
Modbus RTU ryšį.
IP20 klasės korpusas
Korpusas pagamintas iš aukštos kokybės plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos laipsnį. Rekomenduojame šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra išliktų -10 - 40 °C ribose.
Trifazių variklių paleidimo pagreitis (3 x 340 VAC)
Šis dažnio keitiklis valdo trifazius (3 x 340 VAC) indukcinius variklius. Jam reikalinga trifazė maitinimo įtampa (3 x 340 VAC) jis skirtas naudoti, kai nereikia didelio paleidimo momento. Tinkamas ventiliatoriams, orapūtėms, išcentriniams siurbliams, dūmų ištraukiklui, oro srauto reguliavimui ir t.t. Šis dažnio keitiklis naudoja revoliucinį variklio valdymo principą, kad būtų užtikrintas patikimas ir protingas trifazių variklių (3x 340 VAC) paleidimas. Siekiant užtikrinti patikimą trifazių variklių (3x 340 VAC) paleidimą, dažnio keitiklis pirmiausia padidina variklio įtampą iki vardinės įtampos, išlaikydamas fiksuotą paleidimo dažnį, prieš sumažindamas dažnį ir įtampą iki norimo darbo taško.
Modbus
Viena iš galimybių dažnio keitiklio nustatymo yra per Modbsą. Tuo pačiu per modbusą galima prie dažnio keitiklio prijunti ir Senterą jutiklius. Tik reikia atkreipti dėmesį, kaip tai turi būti padaryta. Tam Sentera sukūrė specialias jungtis (konverterius) ADPT-3SM-FI, FI-OPT-CON-USB , kuri ir yra skirta jutiklio pajungimui prie dažnio keitiklio per Modbusą
Paprasta paruošti darbui
Šį dažnio keitiklį labai lengva nustatyti, nes keitiklis turi displėjų kuriame matomi keičiamai dažnio keitiklio parametrai, o net penkių mygtukų klaviatūra, parametrų keitimą padaro labia paprastą ir elementarų.
Jau esamos programos
Dažnio keitiklis taip pat turi ir kelias pilnai sukonfiguruotas programas ventiliatoriaus valdymui, siurblio valdymui ir t.t. Jei randate tinkamą programą jums tereikia ją pasirinkti ir nereikės atlikinėti jokių papildomų nustatymų. Taip sutaupysite laiko ir jums neprireiks papildomų žinių dažnio keitiklio nustatymui.
