Techninė dokumentacija

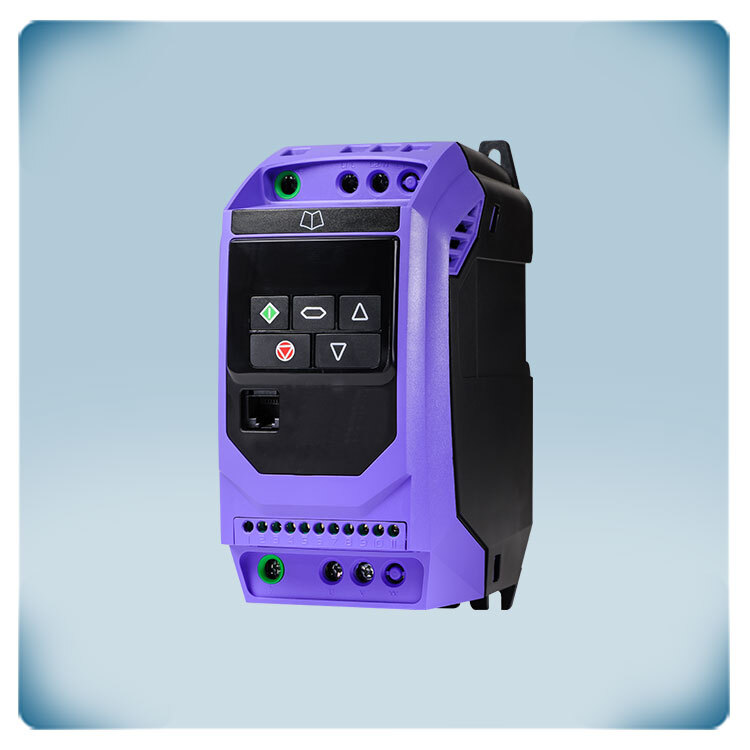

Trifazis dažnio keitiklis 0,37 kW | 1,2 A | IP20
Produkto aprašymas
Šie dažnio keitikliai valdo 400 V variklius. Maitinimo įtampa yra 400 VAC. Didžiausia variklio srovė yra 1,2 A. Variklio greitį galima nustatyti naudojant klaviatūrą. Konfigūracija yra supaprastinta naudojant 14 pagrindinių parametrų ir programos funkcijas. Šie dažnio keitikliai gali valdyti ventiliatorius arba siurblius, naudojamus ŠVOK. Korpusas gali būti montuojamas ant DIN bėgelio elektros spintoje. Jo korpusas IP20 apsaugo nuo dulkių patekimo. Šis dažnio keitiklis gali valdyti trifazius 400 V IE3, IE4, nuolatinės srovės ar sinchroninio reduktyvumo variklius. Integruotas EMS filtras yra C1 klasės. Gamintojo kodas: ODE-3-140012-3F12
Papildomos specifikacijos ir aprašymas
Jau esamos programos
Dažnio keitiklis taip pat turi ir kelias pilnai sukonfiguruotas programas ventiliatoriaus valdymui, siurblio valdymui ir t.t. Jei randate tinkamą programą jums tereikia ją pasirinkti ir nereikės atlikinėti jokių papildomų nustatymų. Taip sutaupysite laiko ir jums neprireiks papildomų žinių dažnio keitiklio nustatymui.
EMC filtras
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus stabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per Modbus RTU ryšį.
IP20 klasės korpusas
Korpusas pagamintas iš aukštos kokybės plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos laipsnį. Rekomenduojame šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra išliktų -10 - 40 °C ribose.
Trifazių variklių paleidimo pagreitis (3 x 340 VAC)
Šis dažnio keitiklis valdo trifazius (3 x 340 VAC) indukcinius variklius. Jam reikalinga trifazė maitinimo įtampa (3 x 340 VAC) jis skirtas naudoti, kai nereikia didelio paleidimo momento. Tinkamas ventiliatoriams, orapūtėms, išcentriniams siurbliams, dūmų ištraukiklui, oro srauto reguliavimui ir t.t. Šis dažnio keitiklis naudoja revoliucinį variklio valdymo principą, kad būtų užtikrintas patikimas ir protingas trifazių variklių (3x 340 VAC) paleidimas. Siekiant užtikrinti patikimą trifazių variklių (3x 340 VAC) paleidimą, dažnio keitiklis pirmiausia padidina variklio įtampą iki vardinės įtampos, išlaikydamas fiksuotą paleidimo dažnį, prieš sumažindamas dažnį ir įtampą iki norimo darbo taško.
Paprasta nustatyti
Šį dažnio keitiklį labai lengva nustatyti, nes keitiklis turi displėjų kuriame matomi keičiamai dažnio keitiklio parametrai, o net penkių mygtukų klaviatūra, parametrų keitimą padaro labia paprastą ir elementarų.
Dažnio keitiklis taip pat turi ir kelias pilnai sukonfiguruotas programas ventiliatoriaus valdymui, siurblio valdymui ir t.t. Jei randate tinkamą programą jums tereikia ją pasirinkti ir nereikės atlikinėti jokių papildomų nustatymų. Taip sutaupysite laiko ir jums neprireiks papildomų žinių dažnio keitiklio nustatymui.
EMC filtras
Aukšto dažnio perjungimo IGBT trūkumas yra tai, kad jie teršia elektros tinklą didesniais harmoninių trukdžių signalais (EMC tarša). Siekiant sumažinti tinklo taršą, standartiškai įmontuotas C1 klasės EMC filtras. Šiame dažnio keitiklyje taip pat yra integruotas ventiliatoriaus stabdymas. Tai leidžia prijungti stabdžių rezistorių, kad prireikus sutrumpėtų lėtėjimo laikas. Sentera HVAC jutiklius galima prijungti per analoginį įvestį arba per Modbus RTU ryšį.
IP20 klasės korpusas
Korpusas pagamintas iš aukštos kokybės plastiko. Konstrukcija leidžia įrenginį montuoti ant DIN bėgio arba ant lygaus paviršiaus. Korpusas turi IP20 apsaugos laipsnį. Rekomenduojame šį įrenginį montuoti elektros spintoje ir užtikrinti, kad aplinkos temperatūra išliktų -10 - 40 °C ribose.
Trifazių variklių paleidimo pagreitis (3 x 340 VAC)
Šis dažnio keitiklis valdo trifazius (3 x 340 VAC) indukcinius variklius. Jam reikalinga trifazė maitinimo įtampa (3 x 340 VAC) jis skirtas naudoti, kai nereikia didelio paleidimo momento. Tinkamas ventiliatoriams, orapūtėms, išcentriniams siurbliams, dūmų ištraukiklui, oro srauto reguliavimui ir t.t. Šis dažnio keitiklis naudoja revoliucinį variklio valdymo principą, kad būtų užtikrintas patikimas ir protingas trifazių variklių (3x 340 VAC) paleidimas. Siekiant užtikrinti patikimą trifazių variklių (3x 340 VAC) paleidimą, dažnio keitiklis pirmiausia padidina variklio įtampą iki vardinės įtampos, išlaikydamas fiksuotą paleidimo dažnį, prieš sumažindamas dažnį ir įtampą iki norimo darbo taško.
Paprasta nustatyti
Šį dažnio keitiklį labai lengva nustatyti, nes keitiklis turi displėjų kuriame matomi keičiamai dažnio keitiklio parametrai, o net penkių mygtukų klaviatūra, parametrų keitimą padaro labia paprastą ir elementarų.
