Skirtuminio slėgio, tūrio srauto ar oro greičio rodmenys per Modbus RTU

Minimalus skirtuminio slėgio diapazonas: 5 Pa

Sklendės pavaros valdiklis 0 - 1000 Pa | DC maitinimas

(Vidutinis įvertinimas: 5 iš visų 1 apžvalgų)

Prekės kodas HPSAF-1K0 -2

GTIN 14 5401003017616

Intrastat numeris 90.32.89.00

Kategorija Skirtuminio slėgio valdikliai sklendžių pavaroms

Sandėlys 2 Vnt.

Gamyklos gamybos laikas 4 Savaitė(s)

Produkto aprašymas

HPSA serija skirta valdyti sklendės pavarą pagal slėgį. Juose yra PI valdymo algoritmas ir „anti-windup“ funkcija, dėl ko jie tampa idealiu pastovaus oro tūrio ar CAV sistemų valdikliu: šie jutikliai palaiko pastovų norimą slėgio skirtumą, valdydami sklendės padėtį, nepriklausomai nuo gryno oro poreikio.

Skirtuminį slėgį, slėgio diapazoną ir visus kitus parametrus galima reguliuoti naudojant Modbus RTU. Keturi LED indikatoriai aiškiai parodo valdiklio būseną ir kontroliuojamas vertes. Valdymo išėjimas teikia analoginį arba moduliuojamą valdymo signalą: 0-10 VDC, 0-20 mA arba 0-100% PWM. Maitinimo įtampa: 18-34 VDC. Keitiklio diapazonas nuo 0 iki 1.000 Pa.

Dokumentai

CE deklaracija

Techninė dokumentacija

Modbus registrų lentelė

Montavimo instrukcija

Papildomos specifikacijos ir aprašymas

Kaip atliekami nustatymai?
Visus nustatymus ir jų pakeitimus galima atlikti gaminį prijungus prie kompiuterio per specialų konverterį arba prijungus gaminį prie Senteros siūlomo įrankio Sensistant.

Pastovus slėgis, oro srautas ar oro greitis?
Šis keitiklis valdo sklendės pavaras. Sklendės padėtis valdoma, kad slėgio skirtumas [Pa] būtų pastovus nustatytame taške. Veikimo diapazonas yra nuo 0 iki 1 000 Pa. Taip pat galima reguliuoti sklendės padėtį pagal oro srautą [m³/val.] arba oro greitį [m/s]. Norėdami valdyti oro srautą pagal ventiliatoriaus K koeficientą, naudokite pasirenkamą PSET-PVC-200 arba PSET-QF-200 tipo jungčių rinkinį. Šis jungčių rinkinys taip pat gali būti naudojamas slėgio perkryčiui valdyti. Norėdami valdyti oro srautą pagal ortakio skerspjūvį [cm²] arba oro greitį [m/s], naudokite pasirenkamą jungčių rinkinį PSET-PTS-200 arba PSET-PTL-200. Nustatymus galima keisti per Modbus RTU.

Ką nurodo jutiklio LED indikacija?

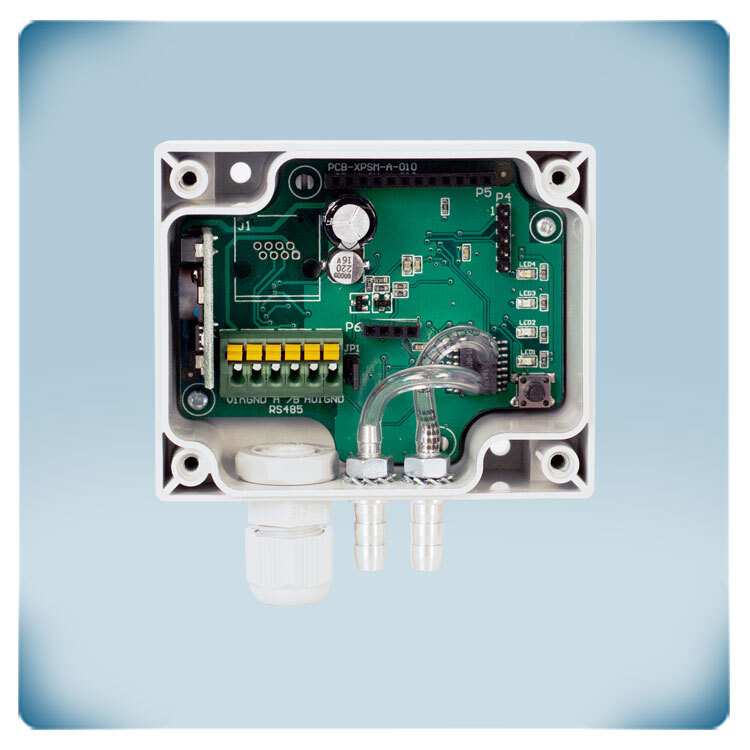

Šie transmiteriai/valdikliai turi keturis LED indikatorius kurie indikuoja matuojamo parametro būklę realiu laiku. Pirma žalia indikacija: jutiklis įjungtas, antra žalia indikacija: matuojamas parametras matavimo diapazone, geltona indikacija: esamas parametras arti matavimo diapazono ribų, raudona indikacija: esamas parametras už matavimo diapazono ribų.

Kaip šis jutiklis veikia?
Šis slėgio reguliatorius turi vieną analoginį išėjimą. Šis išėjimas valdo sklendės pavaras pagal išmatuotą slėgio skirtumą, oro srautą arba oro greitį. Sklendės padėtis valdoma taip, kad išmatuota vertė išliktų lygi nustatytai vertei. Nustatymus galima keisti per Modbus RTU. Kad šis valdiklis būtų suderinamas su dauguma sklendės pavarų, išėjimo tipą galima pasirinkti per Modbus RTU: 0-10 VDC / 0-20 mA / 0-100 % PWM. Kad sklendės reakcijos laikas būtų suderintas su programa, P ir I koeficientus galima nustatyti per Modbus RTU.

Kaip slėgio reguliatorius valdo sklendžių pavaras?

Šis slėgio reguliatorius turi vieną analoginį išėjimą. Šis išėjimas valdo sklendžių pavaras pagal išmatuotą slėgio skirtumą, oro tūrio srautą arba oro greitį. Sklendės padėtis valdoma taip, kad išmatuota vertė išliktų lygi nustatytai vertei. Nustatytąją vertę galima reguliuoti per Modbus RTU. Kad šis reguliatorius būtų suderinamas su dauguma sklendžių pavarų, išėjimo tipą galima reguliuoti per Modbus RTU: 0–10 VDC / 0–20 mA / 0–100 % PWM. Kad sklendės reakcijos laikas atitiktų taikymą, P ir I koeficientus galima reguliuoti per Modbus RTU.

Kokios yra maitinimo šaltinio ir laidų specifikacijos?

Maitinimo įtampą, analoginį išėjimą ir Modbus RTU ryšį galima prijungti per narvo spaustuko gnybtų bloką. Jie pašalina poreikį įprastinei priežiūrai ir garantuoja patikimą kontaktą su vientisais arba daugiagysliais laidais. Maitinimo įtampa yra 24 VDC. Maitinimo šaltinio (V-) ir išėjimo (GND) įžeminimo gnybtai yra galvaniškai atskirti. Tai reiškia, kad šiam jutikliui prijungti reikalingas 4 laidų kabelis. Dauguma 24 V nuolatinės srovės maitinimo šaltinių yra apsaugoti nuo trumpojo jungimo, perkrovos ir viršįtampio. 24 V nuolatinės srovės maitinimo įtampa padidina jūsų instaliacijos saugumą ir patikimumą.

Kokios yra korpuso medžiagos ir apsaugos savybės?

Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra atspari karščiui, labai tvirta ir gerai apsaugo nuo smūgių. Slėgio prijungimo antgaliai pagaminti iš aliuminio. Jutiklio korpusas yra IP65 apsaugos klasės nuo purvo ir vandens patekimo. Šį slėgio reguliatorių galima montuoti ant sienos.
