Kambarinis temperatūros | drėgmės jutiklis | maitinimas DC
Produkto aprašymas
Šis temparatūros ir drėgmės jutiklis turi dar ir aplinkos apšvietimo daviklį, bei tinka potinkiniam ir virštinkiniam montavimui.
Pagal išmatuotą temperatūrą ir drėgmę jis valdo vieną analoginį ar moduliuojamą išėjimą, kurį galime naudoti tiesiogiai EC variklių, ventiliatorių ar oro sklendės pavarų valdymui. Galima pasirinkti 0-10 VDC, 0-20 mA ar 0-100% PWM išėjimą. Jį taip pat galima pasirinkti per Modbus RTU. Temparatūros ir drėgmės jutiklio maitinimo įtampa 18-34 VDC.
Programinę įranga lenva atnaujinti ir visus nustatymus keisti per Modbus RTU. Dėl integruoto aplinkos šviesos daviklio ventiliacijos sistemą galima optimizuoti atsižvelgiant į patalpos užimtumą. Trijų LED indikatorių suveikimas gali būti nustatomas per Modbus RTU.
Papildomos specifikacijos ir aprašymas
Kokius išėjimus turi jutiklis?
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą ir vieną bendrą išėjimą temperatūrai ir drėgmei kuris veikia pagal specialų algoritmą kurio smulkesnį aprašymą rasite montavimo dokumentuose. O Modbusą naudokite norėdami keisti jutiklio parametrų matavimo diapazonus arba jei reikalingas jutiklio darbo stebėjimas. Jutiklį per Modbusą prijungę prie kompiuterio galėsite stebėti jutiklio darbą realiuoju laiku. Taip jutiklis per modbusą jungiamas prie sentera interneto modulio, kad būtų galima jutiklį prijungti prie interneto ir visą monitoringą atlikti per savo išmanujį prietaisą.
Kokius parametrus matuoja šis jutiklis?
Jutiklis matuoja temperatūrą, santykinę drėgmę ir aplinkos apšvietimo intensyvumą analoginis išėjimas skirtas temperatūrai ir drėgmei, o matavaimai iš šviesos jutiklio perduodami per Modbusą, šią funkciją galima išnaudoti norint valdyti ventiliaciją pagal patalpų užimtumą. Jei patalpoje šviesu, laikoma kad patalpuje yra žmonių ir ventiliacija turi veikti, jei jutiklio šviesos elementas nefiksuoja šviesos, vadinasi patalpa tuščia, tai ventiliacija neveikia.
Kaip keisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje arba per Senteros įrankį SENSISTANT, bei pats šiuolaikiškiausias būdas, tai viską valdyti per internetą SenteraWeb. Kiekvienas iš šių būdų turi savo trūkumų savo privalumų, jutiklio jungimas per Modbusą prie kompiuterio, galima prijungti visą sistemą gaminių sujungtų per Modbusą ir keisti jų parametrus, bei stebėti jų darbą, trūkumas tas kad stacionarus sistemos stebėjimas. SENSISTANT geras sprendimas stebėti ir keisti parametrus, bet trūkumas tas kad vienu metu galima tai atlikti tik vienam gaminiui. Na ir SenteraWeb, tai puikus sprendimas norint tiek stebėti sistemą tiek keisti parametrus gaminiams, dar didelis pliusas ir tai kad stebėjimui galite suteikti prieigas ir kitiems asmenims, bet ir čia yra trūkumas: visada reikalingas internetas.
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje arba per Senteros įrankį SENSISTANT, bei pats šiuolaikiškiausias būdas, tai viską valdyti per internetą SenteraWeb. Kiekvienas iš šių būdų turi savo trūkumų savo privalumų, jutiklio jungimas per Modbusą prie kompiuterio, galima prijungti visą sistemą gaminių sujungtų per Modbusą ir keisti jų parametrus, bei stebėti jų darbą, trūkumas tas kad stacionarus sistemos stebėjimas. SENSISTANT geras sprendimas stebėti ir keisti parametrus, bet trūkumas tas kad vienu metu galima tai atlikti tik vienam gaminiui. Na ir SenteraWeb, tai puikus sprendimas norint tiek stebėti sistemą tiek keisti parametrus gaminiams, dar didelis pliusas ir tai kad stebėjimui galite suteikti prieigas ir kitiems asmenims, bet ir čia yra trūkumas: visada reikalingas internetas.
Ar galima šiuo jutikliu valdyti EC ir AC ventiliatorius?
Jutiklį per Modbusą prijungus prie kompiuterio, nusistačius norimus palaikyti parametrus išėjimo signala galima jungti ir tiesiogiai prie EC ventiliatoriaus ir prie AC ventiliatoriaus reguliatoriaus kuris valdosi 0 - 10 V signalu. Jutiklis matuodamas temperatūrą ir drėgmę pagal išmatuotus parametrus valdys išėjimo signalą, taip jūsų ventiliatoriaus valdymas taps automatizuotu ir nesvarbu tai EC ventiliatorius ar AC ventiliatorius.
Jutiklį per Modbusą prijungus prie kompiuterio, nusistačius norimus palaikyti parametrus išėjimo signala galima jungti ir tiesiogiai prie EC ventiliatoriaus ir prie AC ventiliatoriaus reguliatoriaus kuris valdosi 0 - 10 V signalu. Jutiklis matuodamas temperatūrą ir drėgmę pagal išmatuotus parametrus valdys išėjimo signalą, taip jūsų ventiliatoriaus valdymas taps automatizuotu ir nesvarbu tai EC ventiliatorius ar AC ventiliatorius.

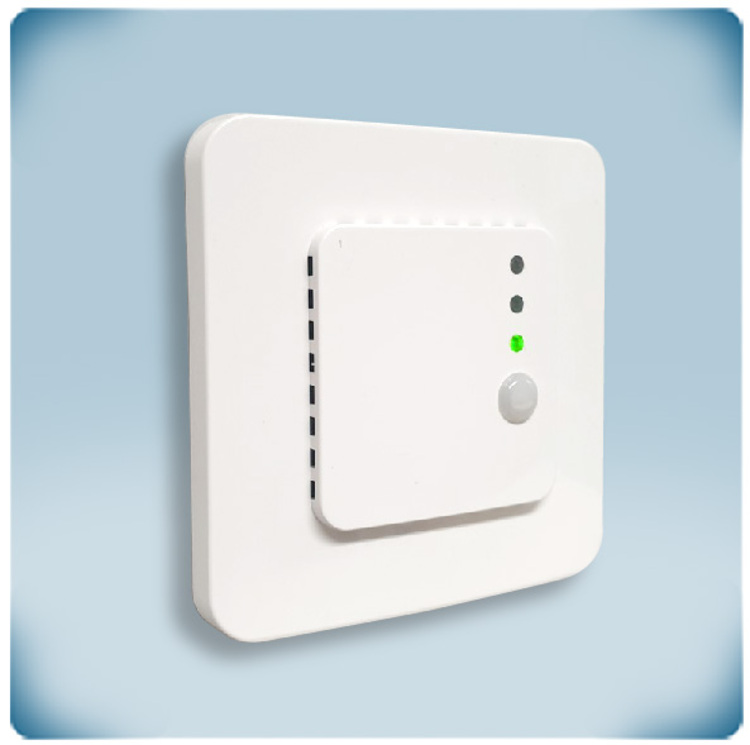

Kokias vertes matuoja jutiklis ir kaip veikia LED indikatoriai?
Šis ŠVOK keitiklis matuoja temperatūrą, santykinę drėgmę ir aplinkos apšvietimą. Temperatūrą vizualiai rodo žalias, geltonas ir raudonas LED. Žalias LED rodo, kad temperatūra yra priimtinose ribose. Kai temperatūra pasiekia įspėjimo lygį, užsidega geltonas LED. Ekstremalias temperatūras rodo raudona spalva. LED taip pat gali būti naudojami santykinei drėgmei rodyti. Išmatuota temperatūra, santykinė drėgmė ir aplinkos apšvietimo lygis pateikiami per Modbus RTU ryšį.
Šis ŠVOK keitiklis matuoja temperatūrą, santykinę drėgmę ir aplinkos apšvietimą. Temperatūrą vizualiai rodo žalias, geltonas ir raudonas LED. Žalias LED rodo, kad temperatūra yra priimtinose ribose. Kai temperatūra pasiekia įspėjimo lygį, užsidega geltonas LED. Ekstremalias temperatūras rodo raudona spalva. LED taip pat gali būti naudojami santykinei drėgmei rodyti. Išmatuota temperatūra, santykinė drėgmė ir aplinkos apšvietimo lygis pateikiami per Modbus RTU ryšį.

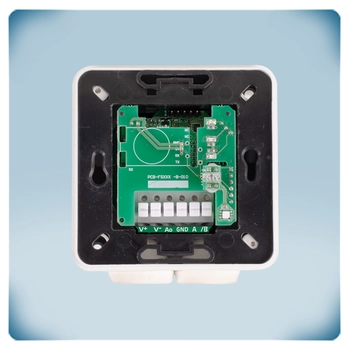

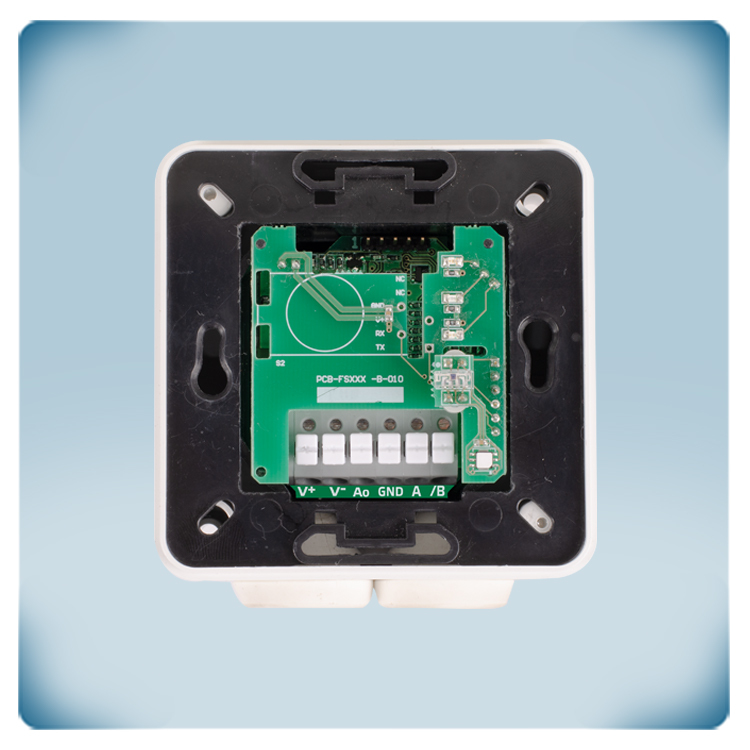

Kaip atliekamas jutiklio laidų ir maitinimo prijungimas?
Gnybtų blokai supaprastina montavimą ir sumažina laidų skaičių. Jie užtikrina patikimą kontaktą tiek monolitiniams, tiek daugiagysliams laidams ir panaikina įprastinės priežiūros poreikį. Maitinimo įtampa yra 24 V nuolatinė srovė. Nėra vidinio ryšio tarp maitinimo šaltinio įžeminimo gnybtų (V-) ir išėjimo (GND). Tai reiškia, kad jutiklis turi būti prijungtas 4 laidų kabeliu. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi apsaugą nuo perkrovos, viršįtampio ir trumpojo jungimo. Įtraukdami į savo instaliaciją 24 V nuolatinės srovės maitinimo įtampą, galite pagerinti jos saugumą ir patikimumą.
Gnybtų blokai supaprastina montavimą ir sumažina laidų skaičių. Jie užtikrina patikimą kontaktą tiek monolitiniams, tiek daugiagysliams laidams ir panaikina įprastinės priežiūros poreikį. Maitinimo įtampa yra 24 V nuolatinė srovė. Nėra vidinio ryšio tarp maitinimo šaltinio įžeminimo gnybtų (V-) ir išėjimo (GND). Tai reiškia, kad jutiklis turi būti prijungtas 4 laidų kabeliu. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi apsaugą nuo perkrovos, viršįtampio ir trumpojo jungimo. Įtraukdami į savo instaliaciją 24 V nuolatinės srovės maitinimo įtampą, galite pagerinti jos saugumą ir patikimumą.
Kokiam montavimui tinkamas jutiklio korpusas?

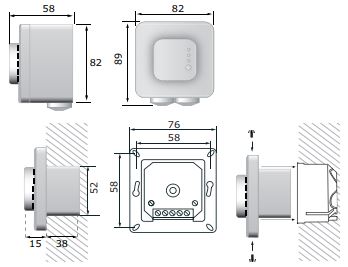

Jutiklio korpusas sukurtas taip, kad su galine dėžute yra tinkamas virštinkiniam montavimui arba be galinės dėžutės tinkamas potinkiniam montavimui, montuojant jutiklį į sieną jums nereikia jokių papildomų priemonių nes jutiklis įleidžiamas į standartinę montažinę dėžutę kurią naudojame montuodami rozetes, šviesos jungiklius. Jutiklio išmatavimas ir montavimas:
