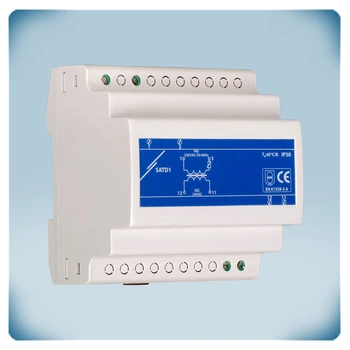

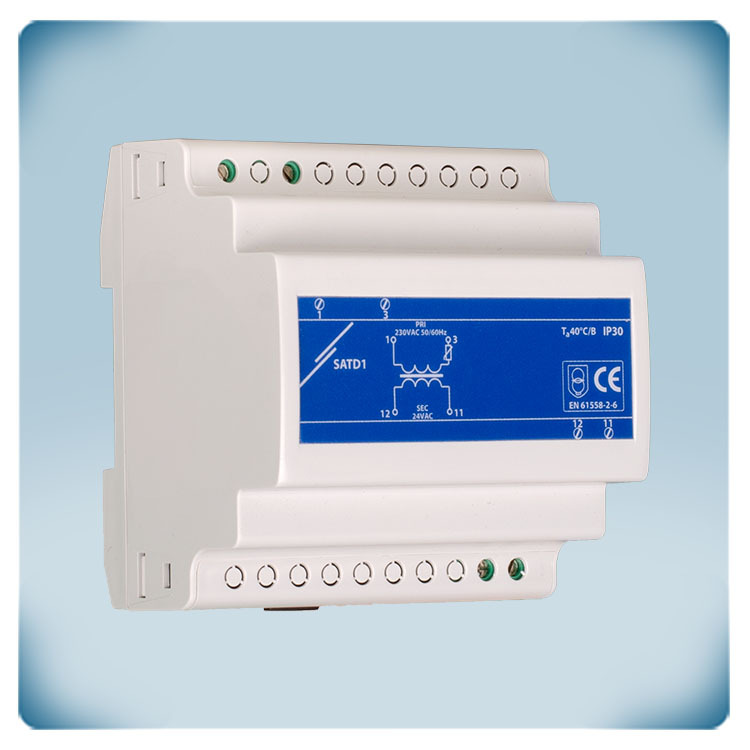

.webp "Žemos įtampos maitinimo šaltinis montuojamas ant DIN bėgelio 230 - 12 VAC - 63 VA")

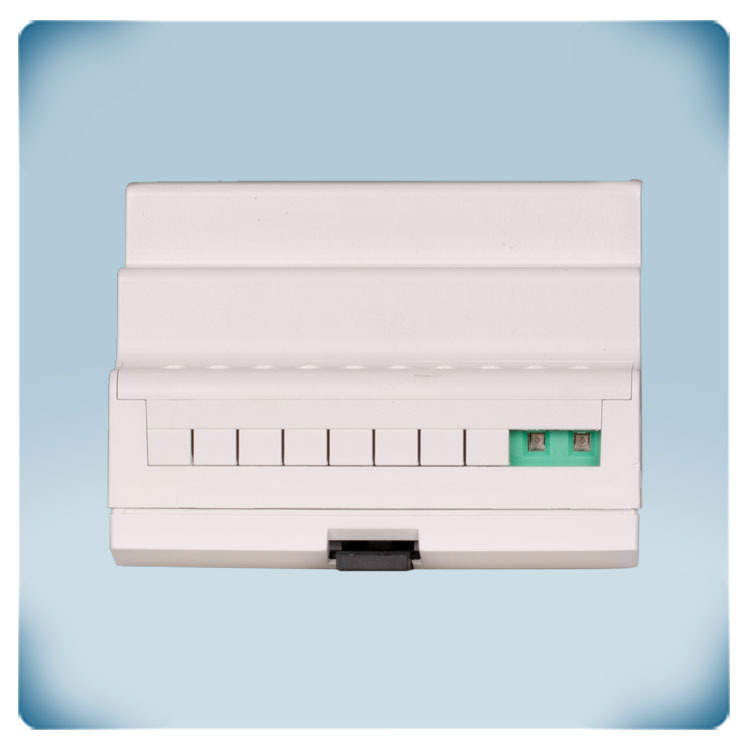

.webp "Maitinimo šaltinis su gnybtais")

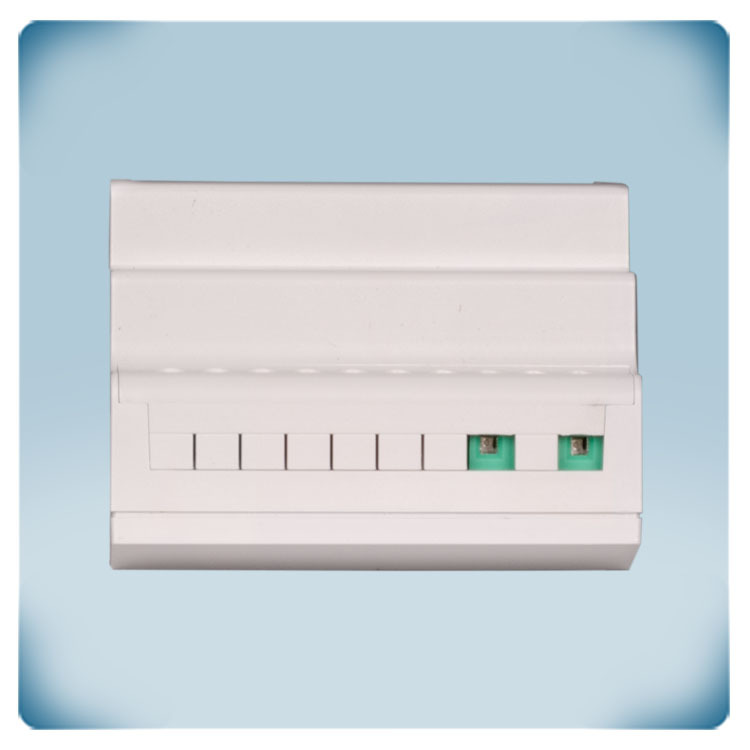

.webp "IP20 klasę atitinkantis maitinimo šaltinis")

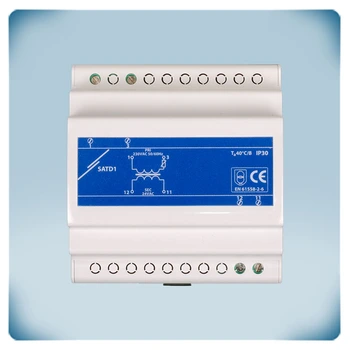

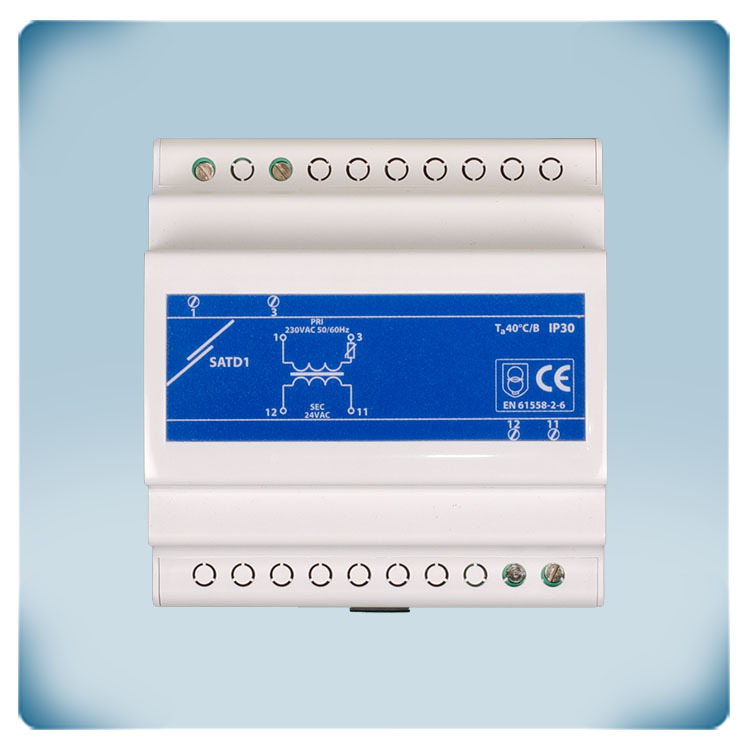

.webp "Transformatorinis maitinimo šaltinis")

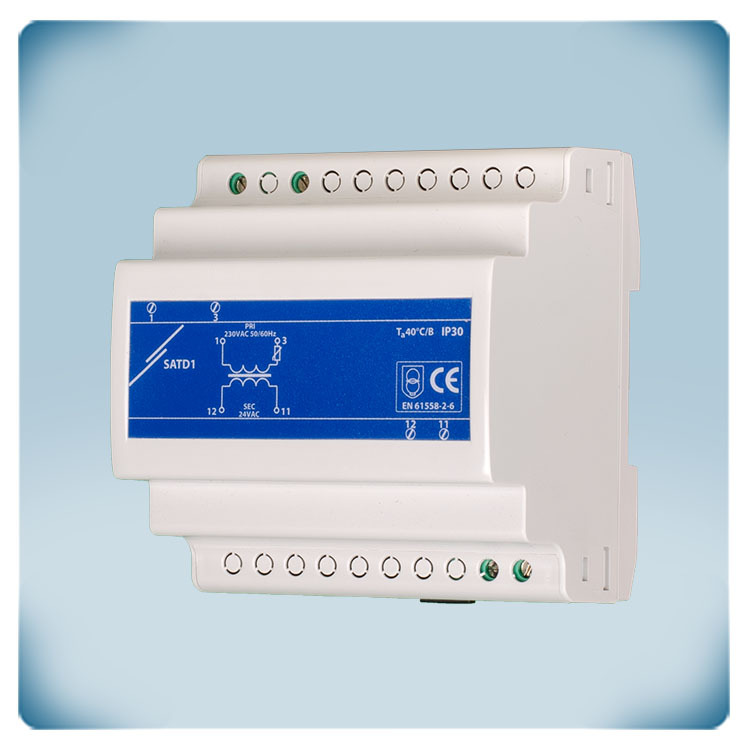

.webp "Maitinimo šaltiniai montuojami ant DIN bėgelio")
CE deklaracija
Izoliuotas transformatorius 230 VAC | 12 VAC | 63 VA
Produkto aprašymas
Galvaniškai izoliuotas transformatorius yra įtaisas, užtikrinantis dviejų ar daugiau elektros grandinių elektros izoliaciją. Galvaniškai izoliuoti transformatoriai turi papildomą izoliacijos sluoksnį, kuris garantuoja visišką atskyrimą tarp pirminės ir antrinės pusės. Ši izoliacija užtikrina aukštą prijungtos įrangos saugos ir apsaugos lygį, nes neleidžia perduoti elektros triukšmo ar įtampos šuolių.
Šis vienfazis saugos transformatorius užtikrina saugią elektros izoliaciją tarp 230 VAC / 47-63 Hz pirminės (įėjimo) įtampos ir 12 VAC antrinės (išėjimo) įtampos. Pirminėje apvijoje įmontuotas PTC aptinka perkrovas ir trumpuosius jungimus ir išjungia transformatorių, kad būtų išvengta perkaitimo. Transformatoriaus tariamasis galingumas yra 63 VA (voltas-amperas).
Transformatoriai su galvanine izoliacija gali būti naudojami įvairiose pramonės šakose. Medicinos įranga, pramoninės valdymo sistemos, atsinaujinančios energijos sistemos ir garso įranga yra keletas pagrindinių pritaikymo būdų.
Korpusas gali būti montuojamas elektros spintoje ant standartinio DIN bėgelio. Transformatorius užtikrina IP30 apsaugą nuo drėgmės ir dulkių.
Papildomos specifikacijos ir aprašymas
Žemos įtampos transformatorius
SATD1 serija yra specifinė kompaktiškų vienfazių apsauginių izoliacinių transformatorių linija, skirta montuoti ant T35 DIN bėgelio. Jis užtikrina saugią elektros izoliaciją tarp įvesties ir išvesties elektros grandinėje. Ši izoliacija yra labai svarbi siekiant užtikrinti saugumą, ypač tais atvejais, kai reikia apsaugoti vartotojus nuo elektros smūgio. Transformatoriai tinka sukurti saugos ypač žemos įtampos (SELV) ir apsaugines ypač žemos įtampos (PELV) grandines. SATD1 serija puikiai tinka tais atvejais, kai reikalingi kompaktiški, ant DIN bėgelio montuojami apsauginiai izoliaciniai transformatoriai su specifinėmis saugos savybėmis. Jie naudojami kaip transformatoriniai maitinimo moduliai, prijungti prie maitinimo tinklo 230 VAC, kurie prijungtiems įrenginiams tiekia 12 VAC ±5 % arba 24 VAC ±5 % išėjimo įtampą.
Kokias apsaugas turi maitinimo šaltinis?
SATD1 serija yra apsaugota nuo trumpojo jungimo ir perkrovos. Ši apsauga įgyvendinama per pirminėje apvijoje įmontuotą teigiamo temperatūros koeficiento (PTC) įrenginį. PTC įrenginiai yra termistoriai, kurie reaguoja į temperatūros pokyčius ir užtikrina apsaugą nuo per didelės srovės ir galimos žalos. Viena iš PTC įrenginio savybių yra ta, kad esant per dideliam srovės srautui, jis pats generuoja šilumą ir tampa labai atsparus. Kai variklis perkraunamas arba variklio sukimasis sustabdomas (užblokuojamas), varikliu teka viršsrovė. PTC įrenginys gali veiksmingai apsaugoti variklius nuo tokios per didelės srovės. Pernelyg įkaitus dėl trumpojo jungimo ar perkrovos, integruotas PTC termistorius išsijungia.
Kas palengvina montavimą?
SATD1 serija sukurta montuoti ant DIN bėgelio, kuris yra plačiai naudojamas pramonėje ir valdymo spintose. Montavimas ant DIN bėgelio supaprastina įrengimą ir leidžia efektyviai organizuoti elektros komponentus spintose. Įrenginio korpusas, gaminamas mūsų pačių gamykloje, atitinka IP30 apsaugos klasę. Norint pritvirtinti įrenginį, pakanka užfiksuoti galinėje dalyje esantį užraktą – tai viskas, ką reikia padaryti. Tai atitinka standartines elektros komponentų montavimo praktikas, užtikrinančias patikimumą ir paprastą priežiūrą įvairiose srityse.
Kas yra galvaninė izoliacija?
Pirminė ir antrinė apvijos yra galvaniniu būdu izoliuotos. Tai reiškia, kad antrinė įtampa ir maitinamas įrenginys yra atskirti nuo elektros tinklo. Tai slopina elektrinius trikdžius ir apsaugo nuo elektros smūgio. Speciali impregnavimo danga sumažina transformatoriaus skleidžiamus elektrinius trikdžius.
Pirminė ir antrinė apvijos yra galvaniniu būdu izoliuotos. Tai reiškia, kad antrinė įtampa ir maitinamas įrenginys yra atskirti nuo elektros tinklo. Tai slopina elektrinius trikdžius ir apsaugo nuo elektros smūgio. Speciali impregnavimo danga sumažina transformatoriaus skleidžiamus elektrinius trikdžius.
