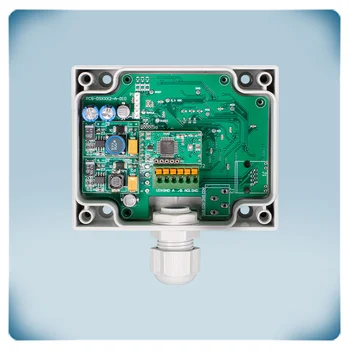

.webp "TVOC jutiklio pajungimo gnybtai")
Techninė dokumentacija
Išmanus ortakinis temperatūros drėgmės | TVOC jutiklis, 24 VAC-VDC
Produkto aprašymas
Kanalinis temperatūros, drėgmės ir oro kokybės jutiklis. Šiam kanaliniam jutiklui reikalingas 24 VAC / VDC maitinimoas. Jutiklio algoritmas valdo vieną analoginį išėjimą, remdamasis išmatuotomis vertėmis, pagal tą vertę kuri dižiausia valdomas išėjimas. Šis vienas išėjimas gali būti naudojamas tiesiogiai valdyti EC ventiliatorių, AC ventiliatoriaus greičio reguliatorių arba sklendės pavarą. Gamykliškai jutiklio išėjimas nustatytas į 0-10 V. Išėjimo tipą galima pasirinkti. Visi matavimai ir išėjimo vertė yra pasiekiami per Modbus RTU ryšį. TVOC jutiklio elementas gedimo atveju gali būti lengvai pakeistas. Visus nustatymus galima koreguoti per Modbus RTU.
Papildomos specifikacijos ir aprašymas
Prie kokio maitinimo jungiamas jutiklis?
Jutikliui reikalingas 24 VAC / VDC maitinimas, jutiklis jungiamas tik keturlaidėse sistemose
Kokia jutiklio saugumo klasė?
Tai kanalinis jutiklis kurio korpusas susideda iš dviejų dalių: pirmoji dalis dėžutė kurioje sumontuota jutiklio plokštė jos saugumo klasė IP54 ir vamzdelis kuris įleidžiamas į ortakį jo saugumo klasė IP20
Ką matuoja šis jutiklis?
Jutilis naudojamas atlikti temperatūros, drėgmės ir TVOC matavimus ortakiuose

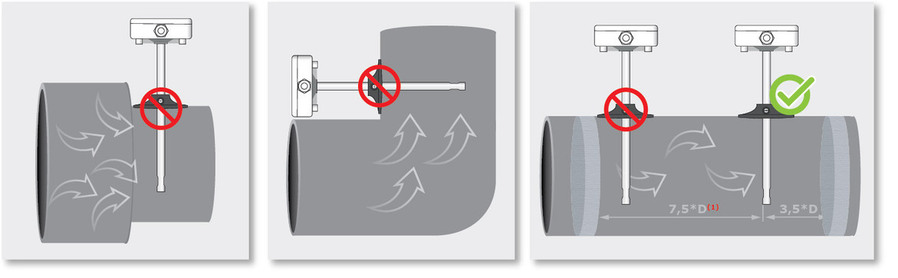

Teisingas kanalinio jutiklio montavimas
Montuojant įrenginio negalima montuoti turbulentiškose oro zonose. Užtikrinkite pakankamą atstumą nuo viršaus ir apačios, nuo srauto paleidimo zonos. Nuleidimo zona susideda iš tiesios vamzdžio arba kanalo dalies, be kliūčių. Venkite netoliese esančių filtrų, aušinimo elementų, ventiliatorių ir t.t. Jutiklis pasiekia optimalų rezultatą, kai matavimai atliekami ne mažiau kaip 7,5 kanalų skersmenys už ir mažiausiai 3 kanalų skersmenyse prieš bet kokius posūkius ar srauto trukdžius.
Kokie išėjimai yra jutiklyje?
Kaip ir dauguma Senteros jutiklių, šis jutiklis turi Modbus RTU išėjimą ir vieną bendrą išėjimą kuris valdosi pagal aukščiasusią matuojamo parametro vertę
Kaip galima keisti jutiklio parametrus?
Jutiklio parametrai keičiami per Modbus RTU, per nemokamą programą kompiuteryje arba per Senteros įrankį SENSISTAN
Tiesioginis EC ventiliatorių ir AC ventiliatorių reguliatorių valdymas
Su jutiklio turimu analoginiu / moduliuojamu išėjimu tiesiogiai galima valdyti EC ventiliatorių arba AC ventiliatoriaus reguliatorių.
Paprastas jutiklio montavimas ir pajungimas
Tai naujos kartos Sentera jutiklis kuris turi naujo dizaino nuspaudžiamus gnybtus, tai supaprastina ir pagreitina jutiklio montavimą, o juodas lankstus plastikinis flanšas palengvina jutiklio tvirtinimą
