Diferencinio slėgio daviklis 0 - 1000 Pa | DC maitinimas
Produkto aprašymas
Diferencinio slėgio daviklis turi du atskirus slėgio daviklius, bei ekraną ir yra skirtas išmatuoti slėgio perkrytį (Pa), oro srautą (m³/h) arba oro greitį (m/s) HVAC sistemose. Oro greičio matavimus galima pasiekti prijungus išorinį Pitot vamzdelį (PSET-PTx-200). Šalia septynių segmentų LED ekrano keturi LED diodai aiškiai parodo diferencinio slėgio daviklio būseną ir išmatuotas vertes.
Dėl analoginio 0–10 VDC, 0–20 mA, 0–100% PWM išėjimo ir Modbus RTU ryšio suderinamas su dauguma ŠVOK (ang. HVAC) įrenginių. Šios serijos diferencinio slėgio daviklis dažniausiai naudojamas oro vėdinimo įrenginiuose ar panašiose sitemose su dviem ventiliatoriais, kur reikia atlikti atskirus oro srauto matavimus. Jame yra sumontuotas visiškai skaitmeninis, aukštos skiriamosios gebos slėgio daviklis. Slėgio skirtumą ir visus kitus parametrus galima nustatyti naudojant Modbus RTU ryšį.
Šiam davikliui reikia 18–34 VDC maitinimo įtampos. Jis gali būti naudojamas nuo 0 iki 1000 Pa. slėgiui matuoti. Jutiklio korpusas atitinka aukštą IP54 saugumo klasę.
Papildomos specifikacijos ir aprašymas
Ką šis jutiklis gali išmatuoti ?
DPD slėgio siųstuvas (arba jutiklis) gali vienu metu matuoti slėgio skirtumą dviejose skirtingose vietose. Ši funkcija leidžia vartotojams apskaičiuoti oro tūrio srautą arba oro greitį pagal išmatuotus duomenis.
Norėdami apskaičiuoti oro tūrio srautą pagal ventiliatoriaus K koeficientą, vartotojai gali naudoti PSET-PVC-200 arba PSET-QF-200 jungčių rinkinius. Šie jungčių rinkiniai suteikia reikiamus komponentus ir parametrus, kad būtų galima tiksliai nustatyti oro tūrio srautą pagal konkrečias naudojamo ventiliatoriaus charakteristikas. Be to, šie jungčių rinkiniai taip pat gali būti naudojami slėgio skirtumui matuoti, kai reikia.
Norėdami apskaičiuoti oro tūrio srautą pagal ortakio skerspjūvį arba oro greitį, vartotojai gali naudoti PSET-PTS-200 arba PSET-PTL-200 jungčių rinkinius. Jie palengvina oro tūrio srauto arba oro greičio apskaičiavimą pagal ortakio skerspjūvio matmenis ir išmatuotą oro greitį.
Pasirinkdami tinkamą jungčių rinkinį pagal konkrečius taikymo reikalavimus, vartotojai gali efektyviai naudoti DPD slėgio siųstuvą oro tūrio srautui arba oro greičiui ŠVOK sistemose matuoti ir apskaičiuoti tiksliai ir preciziškai.
Pasirinkdami tinkamą jungčių rinkinį pagal konkrečius taikymo reikalavimus, vartotojai gali efektyviai naudoti DPD slėgio siųstuvą oro tūrio srautui arba oro greičiui ŠVOK sistemose matuoti ir apskaičiuoti tiksliai ir preciziškai.
Kaip rodomos ir perduodamos išmatuotos vertės?
Išmatuotos vertės perduodamos per analoginius išėjimus ir per Modbus RTU ryšį. Abi vertės rodomos pakaitomis 7 segmentų LED ekrane. Ekraną galima išjungti per Modbus RTU.
Kokios yra analoginio išėjimo galimybės ir numatytieji nustatymai?
DPD slėgio siųstuvas turi du analoginius išėjimus, kurių kiekvienas gali perduoti išmatuotas slėgio skirtumo, oro tūrio srauto arba oro greičio vertes proporcingai.
Pagal numatytuosius nustatymus jutiklis veikia 0–1000 Pa diapazone, o analoginiai išėjimai sukonfigūruoti perduoti 0 V esant 0 Pa ir 10 V esant 1000 Pa. Ši numatytoji sąranka užtikrina suderinamumą su standartiniais matavimo reikalavimais. Tačiau vartotojai gali lanksčiai reguliuoti įvairius parametrus, įskaitant matavimo diapazoną, išvesties tipus ir kitus nustatymus, naudodamiesi Modbus RTU ryšiu.
DPD slėgio siųstuvas turi du analoginius išėjimus, kurių kiekvienas gali perduoti išmatuotas slėgio skirtumo, oro tūrio srauto arba oro greičio vertes proporcingai.
Pagal numatytuosius nustatymus jutiklis veikia 0–1000 Pa diapazone, o analoginiai išėjimai sukonfigūruoti perduoti 0 V esant 0 Pa ir 10 V esant 1000 Pa. Ši numatytoji sąranka užtikrina suderinamumą su standartiniais matavimo reikalavimais. Tačiau vartotojai gali lanksčiai reguliuoti įvairius parametrus, įskaitant matavimo diapazoną, išvesties tipus ir kitus nustatymus, naudodamiesi Modbus RTU ryšiu.
Kokios yra pagrindinės taikymo sritys ir prijungimo galimybės?

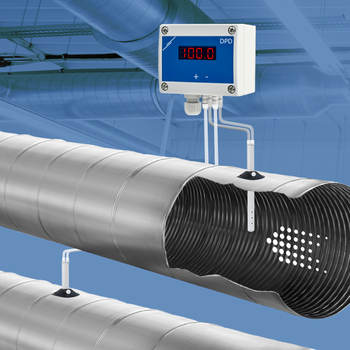

DPD slėgio daviklis suteikia galimybę vienu metu matuoti oro tūrio srautą dviejose skirtingose vietose, todėl idealiai tinka tiekiamo, tiek ištraukiamo oro tūrio stebėjimui įvairiose sistemose, tokiose kaip vėdinimo sistemos ar šilumos atgavimo įrenginiai (HRU). Ši dvigubo matavimo funkcija leidžia visapusiškai stebėti ir valdyti oro srautą šiose sistemose, palengvindama efektyvų veikimą ir priežiūrą. Šį jutiklį galima prijungti prie interneto per Sentera interneto modulį. Tai leidžia registruoti duomenis arba nuotoliniu būdu reguliuoti nustatymus.
DPD slėgio daviklis suteikia galimybę vienu metu matuoti oro tūrio srautą dviejose skirtingose vietose, todėl idealiai tinka tiekiamo, tiek ištraukiamo oro tūrio stebėjimui įvairiose sistemose, tokiose kaip vėdinimo sistemos ar šilumos atgavimo įrenginiai (HRU). Ši dvigubo matavimo funkcija leidžia visapusiškai stebėti ir valdyti oro srautą šiose sistemose, palengvindama efektyvų veikimą ir priežiūrą. Šį jutiklį galima prijungti prie interneto per Sentera interneto modulį. Tai leidžia registruoti duomenis arba nuotoliniu būdu reguliuoti nustatymus.
Kokie yra maitinimo šaltinio ir laidų reikalavimai?
Sraigtinis gnybtų blokas palengvina maitinimo įtampos, dviejų išėjimų ir Modbus RTU ryšio prijungimą. Reikalinga maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išvesties (GND) įžeminimo gnybtai yra viduje izoliuoti, todėl prijungimui reikia naudoti 4 laidų kabelį. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi apsaugos priemones nuo trumpųjų jungimų, perkrovų ir viršįtampių, kurios padidina įrengimo saugumą ir patikimumą. Naudojant 24 V nuolatinės srovės maitinimo įtampą, jūsų įrengimas dar labiau padidėja saugiai ir patikimai.
Sraigtinis gnybtų blokas palengvina maitinimo įtampos, dviejų išėjimų ir Modbus RTU ryšio prijungimą. Reikalinga maitinimo įtampa yra 24 V nuolatinė srovė. Maitinimo šaltinio (V-) ir išvesties (GND) įžeminimo gnybtai yra viduje izoliuoti, todėl prijungimui reikia naudoti 4 laidų kabelį. Dauguma 24 V nuolatinės srovės maitinimo šaltinių turi apsaugos priemones nuo trumpųjų jungimų, perkrovų ir viršįtampių, kurios padidina įrengimo saugumą ir patikimumą. Naudojant 24 V nuolatinės srovės maitinimo įtampą, jūsų įrengimas dar labiau padidėja saugiai ir patikimai.
Kokios yra jutiklio fizinės ir patvarumo savybės?
Korpusas pagamintas iš aukštos kokybės r-ABS VO (UL94) plastiko. Ši medžiaga yra atspari karščiui, labai tvirta ir gerai apsaugo nuo smūgių. Slėgio jungties antgaliai pagaminti iš aliuminio. Jutiklio korpusas yra IP65 apsaugos klasės nuo purvo ir vandens patekimo. Šį jutiklį galima montuoti ant sienos tiek patalpose, tiek lauke.
