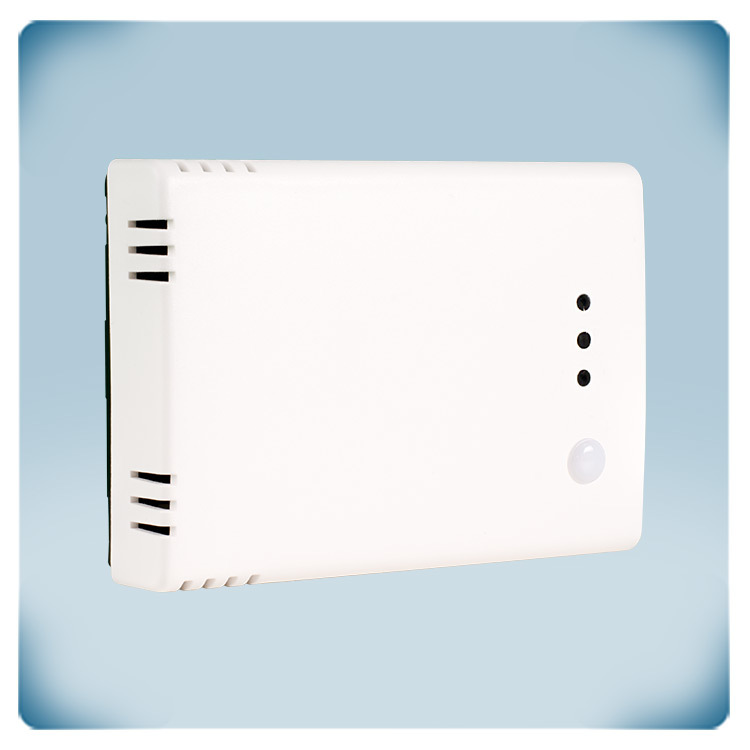

CO2 jutiklis | montuojamas ant sienos | LED indikatoriai | 24 V DC
Produkto aprašymas
Tai kambarinis CO2, temperatūros ir drėgmės jutiklis. Pagal išmatuotą temperatūrą, drėgmę ir anglies dioksidą (CO2) jis valdo tris analoginius išėjimus, tai reiškia kad kiekvienas matuojamas parametras turi atskirą savo išėjimą. Juos galime naudoti tiesiogiai valdyti EC variklius, AC ventiliatorių reguliatorius arba oro sklendžių pavaras.
Kiekvienam matuojamam parametrui atskirai galima pasirinkti 0-10 VDC, 0-20 mA arba 0-100% PWM išėjimą. Jis pasirenkamas per Modbus RTU. Šis jutiklis turi ir aplinkos apšvietimo jutiklį. Korpusas pritaikytas tik virštinkiniam montavimui. Temperatūros, drėgmės ir CO2 daviklio maitinimo įtampa 15-24 VAC ± 10 % / 18-34 VDC.
Programinę įranga lengva atnaujinti ir visus nustatymus keisti per Modbus RTU. Dėl integruoto aplinkos šviesos jutiklio ventiliacijos sistemą galima optimizuoti atsižvelgiant į patalpos užimtumą.
Papildomos specifikacijos ir aprašymas
Kodėl CO2 koncentracija yra pagrindinis patalpų užterštumo ir ventiliacijos efektyvumo rodiklis ir kokias vertes matuoja jutiklis?
Žmonės kvėpuodami gamina CO2 arba anglies dioksidą. Todėl CO2 koncentracija yra geras patalpų oro užterštumo lygio erdvėje rodiklis. Kuo didesnis užimtumo lygis, tuo daugiau gryno oro reikia, kad būtų palaikoma gera patalpų oro kokybė. Štai kodėl daugelyje sričių CO2 jutikliai naudojami kaip vėdinimo poreikio indikatorius. Be CO2, šis jutiklis taip pat matuoja temperatūrą, santykinę drėgmę ir aplinkos šviesos lygį. Išmatuota temperatūra, santykinė drėgmė ir CO2 lygis gaunami per tris analoginius išėjimus ir per Modbus RTU ryšį. Rasos taškas ir aplinkos šviesos lygis gaunami per Modbus RTU ryšį.
Kaip veikia trys jutiklio analoginiai išėjimai ir kokius matavimus jie perduoda?
Šis jutiklis turi tris analoginius 0–10 voltų išėjimus. Kiekvienas iš jų perduoda vieną iš išmatuotų verčių. Pvz., pagal numatytuosius nustatymus 1 išėjimas perduos 0 voltų esant 0 °C ir 10 voltų esant 50 °C. Kiekviena išėjimo vertė kinta proporcingai matuojamai temperatūrai, drėgmei arba CO2 koncentracijai. Išmatuota temperatūra pateikiama per 1 išėjimą, santykinė drėgmė – per 2 išėjimą, o CO2 koncentracija – per 3 išėjimą. Pagal numatytuosius nustatymus išėjimo tipas yra 0–10 voltų. Kitus išėjimo tipus galima pasirinkti naudojant „Modbus“ laikymo registrus.
Kaip LED indikatoriai vizualizuoja CO2 lygius ir kaip galima reguliuoti jų nustatymus?

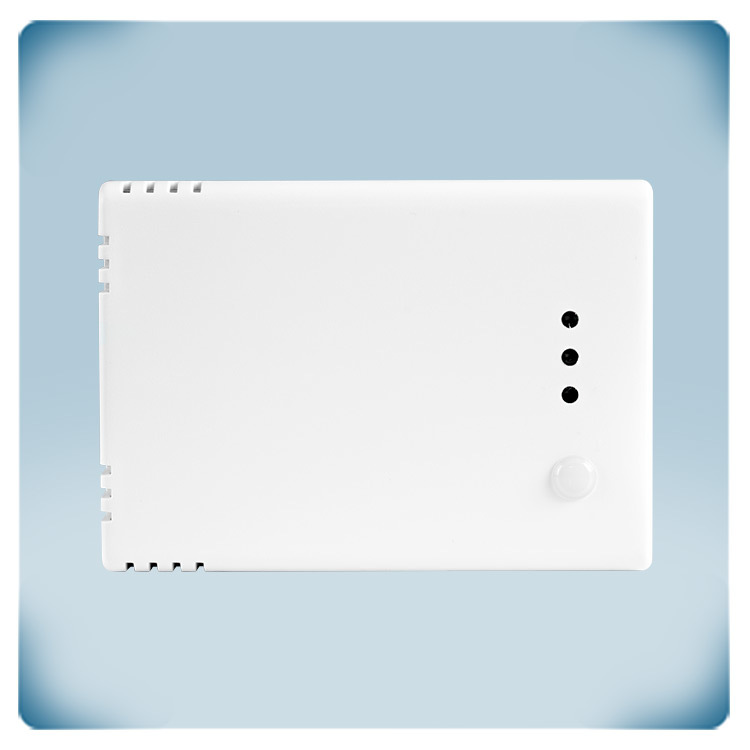

Šis ŠVOK siųstuvas aiškiai ir vizualiai rodo CO2 lygį žaliu, geltonu ir raudonu LED. Žalias LED rodo, kad CO2 lygis yra diapazone – tiekiamas grynas oras pakankamai. Kai CO2 lygis patenka į įspėjimo diapazoną, užsidega geltonas LED. Raudona spalva reiškia: CO2 yra už diapazono ribų arba nepakankamas gryno oro tiekimas. Diapazonus galima reguliuoti naudojant Modbus laikymo registrus. LED indikatoriai gali vizualizuoti vienos iš trijų išmatuotų verčių būseną, pagal numatytuosius nustatymus – CO2.
Kokie yra jutiklio maitinimo ir laidų reikalavimai?

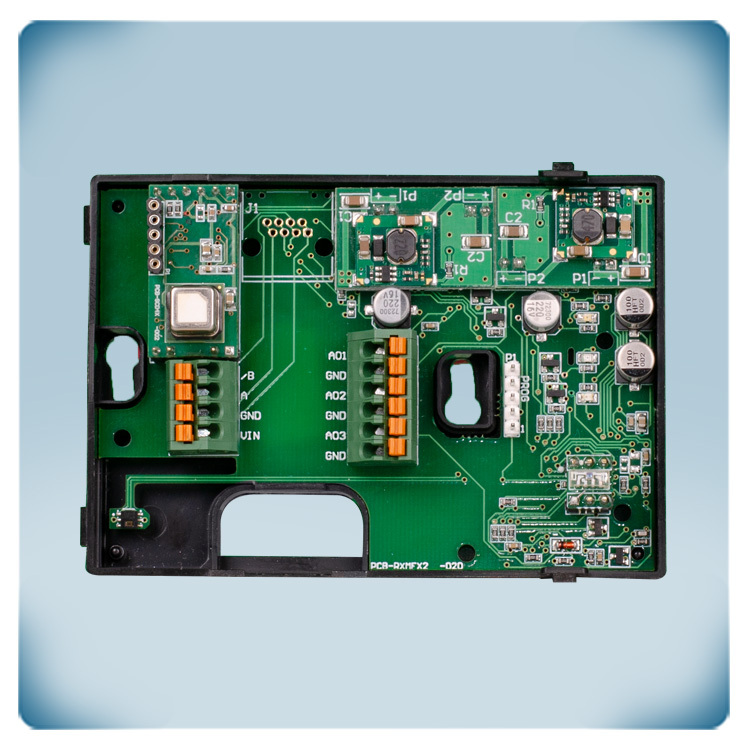

Narviniai gnybtų blokai sutrumpina laidų sujungimo ir montavimo laiką. Jie panaikina poreikį reguliariai prižiūrėti ir garantuoja patikimą kontaktą su vientisais arba daugiagysliais laidais. Šis jutiklis gali būti maitinamas 24 V nuolatine arba 24 V kintamąja srove. Jis skirtas 3 laidų jungčiai. Išėjimo įžeminimas (GND) yra viduje prijungtas prie maitinimo įtampos įžeminimo (V-). Įsitikinkite, kad šio bendro įžeminimo neprijungiate prie kitų įrenginių, kurie maitinami nuolatine įtampa.
Kokios yra jutiklio korpuso konstrukcijos ir apsaugos savybės?

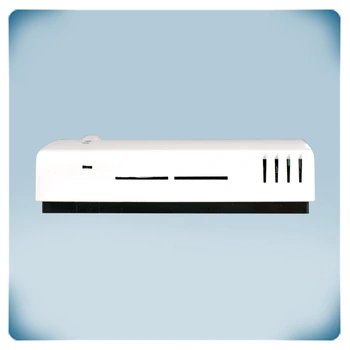

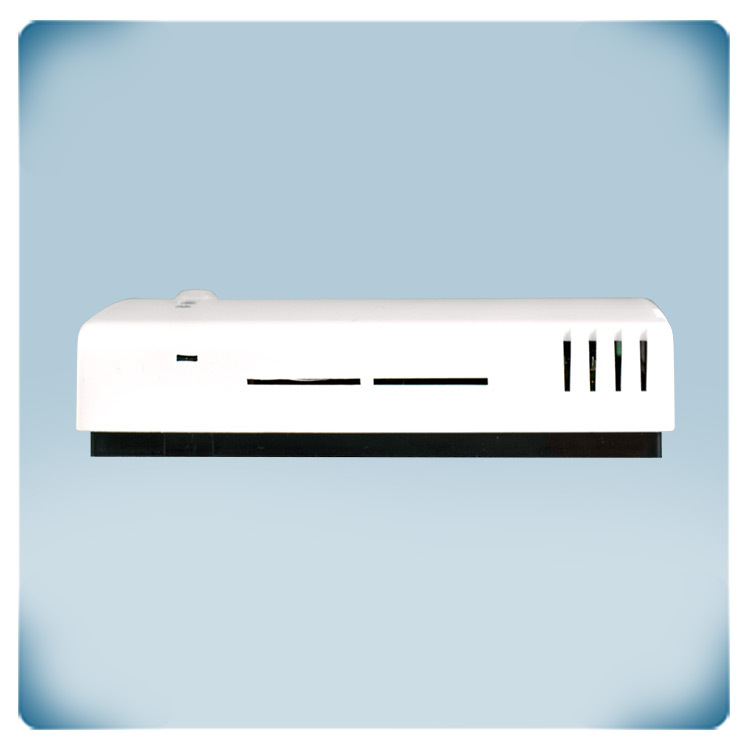

Korpusas skirtas naudoti patalpose. Jutiklio korpusas atitinka IP30 apsaugos klasę kuri apsaugo jutiklį nuo dulkių ir drėgmės patekimo. Korpusas yra itin tvirtas dėl aukštos kokybės r-ABS plastiko naudojimo. Dėl modernaus dizaino šis jutiklis gali būti naudojamas daugumoje interjero stilių.
Korpusas skirtas naudoti patalpose. Jutiklio korpusas atitinka IP30 apsaugos klasę kuri apsaugo jutiklį nuo dulkių ir drėgmės patekimo. Korpusas yra itin tvirtas dėl aukštos kokybės r-ABS plastiko naudojimo. Dėl modernaus dizaino šis jutiklis gali būti naudojamas daugumoje interjero stilių.
Kaip jutiklis montuojamas patalpose ir į ką reikėtų atsižvelgti siekiant optimalaus veikimo?

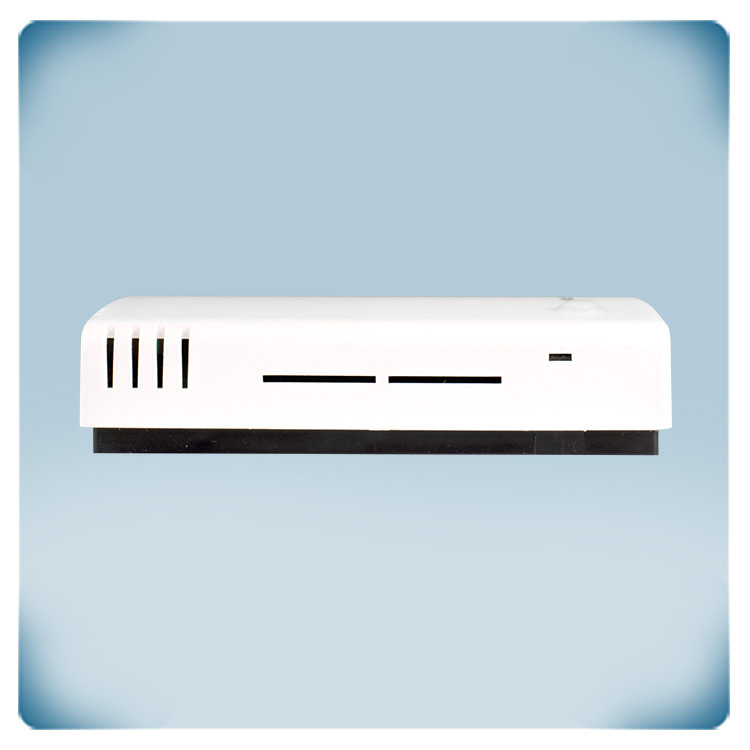

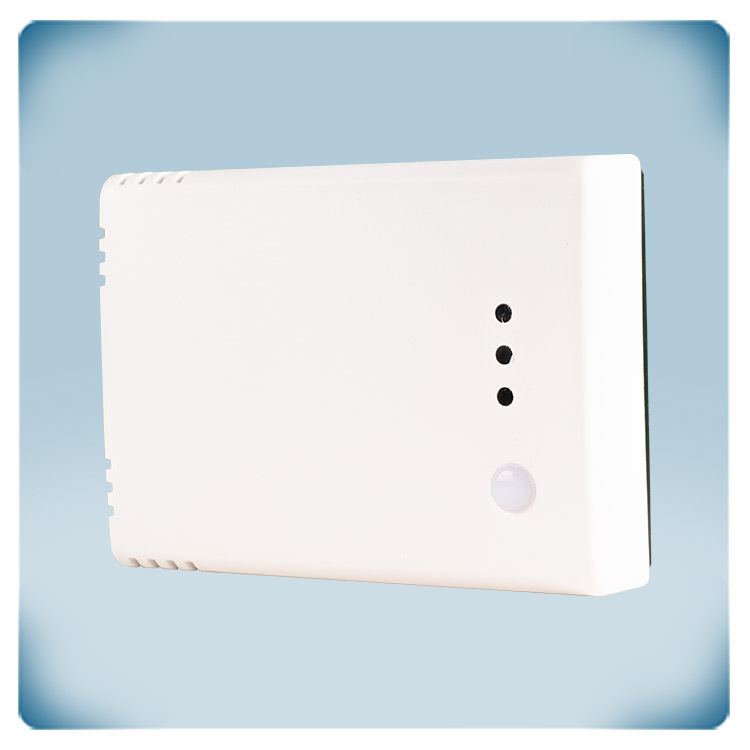

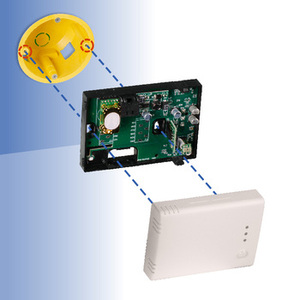

Šį jutiklį galima montuoti patalpose ant sienos arba ant paviršiaus. Tvirtinimo angos pritaikytos standartinėms europietiškoms sieninėms tvirtinimo dėžutėms. Jutiklį prie sieninės tvirtinimo dėžutės galima pritvirtinti dviem varžtais. Jutiklio korpusas uždengs visą sieninę tvirtinimo dėžutę. Siekiant užtikrinti optimalų veikimą, jutiklį reikia apsaugoti nuo tiesioginių saulės spindulių.
Šį jutiklį galima montuoti patalpose ant sienos arba ant paviršiaus. Tvirtinimo angos pritaikytos standartinėms europietiškoms sieninėms tvirtinimo dėžutėms. Jutiklį prie sieninės tvirtinimo dėžutės galima pritvirtinti dviem varžtais. Jutiklio korpusas uždengs visą sieninę tvirtinimo dėžutę. Siekiant užtikrinti optimalų veikimą, jutiklį reikia apsaugoti nuo tiesioginių saulės spindulių.
Kaip veikia fotoakustinių jutiklių technologija ir ABC logikos algoritmas?
Fotoakustiniai jutikliai yra labai jautrūs ir specifiški, todėl jie naudingi aptinkant įvairias dujas, tokias kaip teršalai, pėdsakinės dujos ir lakieji organiniai junginiai. Naudojant specifinius infraraudonųjų spindulių bangos ilgius, atitinkančius CO2 absorbcijos linijas, užtikrinama, kad kitų dujų keliami trukdžiai būtų kuo mažesni.
Kaip jutiklis veikia?
Skirtingai nuo pralaidžių NDIR jutiklių, fotoakustiniai NDIR jutikliai matuoja CO2 molekulių sugeriamą energiją. Kai infraraudonųjų spindulių spinduolis yra impulsuojamas, CO2 molekulės reguliariai sugeria infraraudonųjų spindulių šviesą. Tai sukelia papildomą molekulinę vibraciją, dėl kurios matavimo kameroje susidaro slėgio banga. Kuo didesnė CO2 koncentracija, tuo daugiau šviesos sugeriama, todėl padidėja akustinės bangos amplitudė. Dujų kameroje esantis mikrofonas tai aptinka, ir tada galima apskaičiuoti CO2 koncentraciją. Fotoakustinis NDIR jutiklis leidžia daug labiau sumažinti matavimo kamerą. Be to, kadangi garso bangos yra visakryptės, emiterio ir mikrofono santykinė padėtis nėra apribota. Taigi, fotoakustiniai NDIR jutikliai paprastai yra mechaniškai ir termiškai atsparesni.
Skirtingai nuo pralaidžių NDIR jutiklių, fotoakustiniai NDIR jutikliai matuoja CO2 molekulių sugeriamą energiją. Kai infraraudonųjų spindulių spinduolis yra impulsuojamas, CO2 molekulės reguliariai sugeria infraraudonųjų spindulių šviesą. Tai sukelia papildomą molekulinę vibraciją, dėl kurios matavimo kameroje susidaro slėgio banga. Kuo didesnė CO2 koncentracija, tuo daugiau šviesos sugeriama, todėl padidėja akustinės bangos amplitudė. Dujų kameroje esantis mikrofonas tai aptinka, ir tada galima apskaičiuoti CO2 koncentraciją. Fotoakustinis NDIR jutiklis leidžia daug labiau sumažinti matavimo kamerą. Be to, kadangi garso bangos yra visakryptės, emiterio ir mikrofono santykinė padėtis nėra apribota. Taigi, fotoakustiniai NDIR jutikliai paprastai yra mechaniškai ir termiškai atsparesni.
Kaip jutiklis kalibruojamas?
Pagal numatytuosius nustatymus įjungtas savaime kalibruojantis algoritmas ABC logika. Šis algoritmas skirtas naudoti tais atvejais, kai CO2 koncentracija bent kartą (15 minučių) per 7 dienų laikotarpį nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai pastebima nepilotuojamomis valandomis. Jutiklis pasiekia savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo, kai jis veikiamas aplinkos oro etaloninių lygių, kurių CO2 koncentracija yra 400 ppm ± 10 ppm.
Pagal numatytuosius nustatymus įjungtas savaime kalibruojantis algoritmas ABC logika. Šis algoritmas skirtas naudoti tais atvejais, kai CO2 koncentracija bent kartą (15 minučių) per 7 dienų laikotarpį nukrenta iki išorinių aplinkos sąlygų (400 ppm), o tai paprastai pastebima nepilotuojamomis valandomis. Jutiklis pasiekia savo darbinį tikslumą po 25 valandų nepertraukiamo veikimo, kai jis veikiamas aplinkos oro etaloninių lygių, kurių CO2 koncentracija yra 400 ppm ± 10 ppm.
