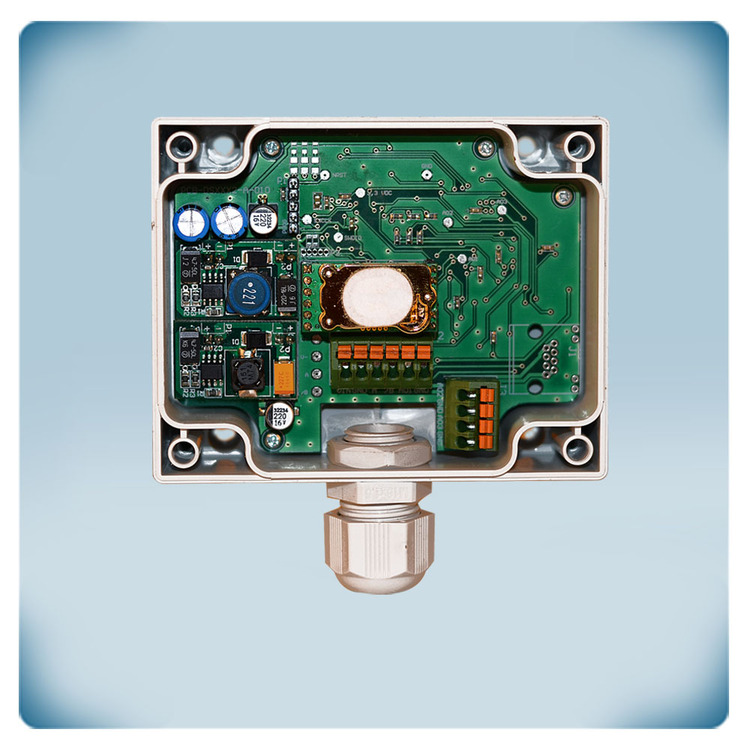

.webp "contenuto all'interno")
Dichiarazione di conformità UE
Sensore di CO2 per Canali | Protezione contro la Umidità | 24 VDC
Descrizione del prodotto
Questo è un sensore di CO2 da condotto per applicazioni agricole. È trattato con un rivestimento protettivo contro la corrosione e resistente all'ammoniaca.
Ha un intervallo di misurazione della CO2 extra ampio da 0 a 10.000 ppm. Misura la temperatura, l'umidità relativa e la CO2. I valori misurati vengono trasmessi tramite tre uscite analogiche e tramite comunicazione Modbus RTU. L'elemento del sensore di CO2 è sostituibile. Gli intervalli di misurazione e tutte le impostazioni possono essere regolati tramite Modbus RTU.
La tensione di alimentazione è 24 VDC.
Specifiche e descrizioni aggiuntive
Ottimizzato per condotti d'aria
Animali e persone producono CO2 o anidride carbonica durante la respirazione. Ciò rende la concentrazione di CO2 un buon riferimento per misurare il livello di affollamento e di attività in uno spazio. In molte applicazioni, i sensori di CO2 vengono utilizzati come indicatori dei requisiti di ventilazione. Questo trasmettitore HVAC misura la temperatura, l'umidità relativa e la CO2 nei condotti d'aria. In base alla temperatura e all'umidità, viene calcolato il punto di rugiada. Questo sensore funzionerà al meglio se installato in una sezione diritta del condotto d'aria. Evitare l'installazione in zone di aria turbolenta vicino a filtri, ventole, serpentine di raffreddamento, ecc. Posizionare il sensore correttamente rispetto alla direzione del flusso d'aria. Si prega di consultare le istruzioni di montaggio per informazioni più dettagliate.
Animali e persone producono CO2 o anidride carbonica durante la respirazione. Ciò rende la concentrazione di CO2 un buon riferimento per misurare il livello di affollamento e di attività in uno spazio. In molte applicazioni, i sensori di CO2 vengono utilizzati come indicatori dei requisiti di ventilazione. Questo trasmettitore HVAC misura la temperatura, l'umidità relativa e la CO2 nei condotti d'aria. In base alla temperatura e all'umidità, viene calcolato il punto di rugiada. Questo sensore funzionerà al meglio se installato in una sezione diritta del condotto d'aria. Evitare l'installazione in zone di aria turbolenta vicino a filtri, ventole, serpentine di raffreddamento, ecc. Posizionare il sensore correttamente rispetto alla direzione del flusso d'aria. Si prega di consultare le istruzioni di montaggio per informazioni più dettagliate.
Protetto dalla corrosione e resistente all'ammoniaca
I componenti elettronici e il PCB di questo trasmettitore da condotto sono trattati con un rivestimento protettivo contro la corrosione e resistente all'ammoniaca. L'intervallo di misurazione della CO2 può essere impostato tra 0 e 10.000 ppm. Tale intervallo è più ampio di quello dei sensori di CO2 standard. Ciò rende il sensore particolarmente adatto al settore agricolo o ad applicazioni con elevata umidità.
Tecnologia dei sensori NDIR
Per misurare il livello di CO2 viene utilizzata la tecnologia NDIR o infrarossi non dispersivi. Questa tecnologia offre un basso costo del ciclo di vita e un funzionamento preciso e stabile a lungo termine. Questo sensore ha tre uscite analogiche. Ognuno di essi trasmette uno dei valori misurati. Per esempio. per impostazione predefinita, l'uscita 1 trasmetterà 0 V a 0 °C e 10 V a 50 °C. Ogni valore di uscita varia proporzionalmente in funzione della temperatura misurata, dell'umidità o della concentrazione di CO2. La temperatura misurata è disponibile tramite l'uscita 1, l'umidità relativa tramite l'uscita 2 e la concentrazione di CO2 tramite l'uscita 3.
Per misurare il livello di CO2 viene utilizzata la tecnologia NDIR o infrarossi non dispersivi. Questa tecnologia offre un basso costo del ciclo di vita e un funzionamento preciso e stabile a lungo termine. Questo sensore ha tre uscite analogiche. Ognuno di essi trasmette uno dei valori misurati. Per esempio. per impostazione predefinita, l'uscita 1 trasmetterà 0 V a 0 °C e 10 V a 50 °C. Ogni valore di uscita varia proporzionalmente in funzione della temperatura misurata, dell'umidità o della concentrazione di CO2. La temperatura misurata è disponibile tramite l'uscita 1, l'umidità relativa tramite l'uscita 2 e la concentrazione di CO2 tramite l'uscita 3.
Facile da usare!
Questo sensore non richede configurazione. Una volta installato, è pronto per l'use. Le impostazioni predefinite funzineranno per la maggior parte delle aplicazioni. Se e necessario, le impostazioni possono essere regolate tramite Modbus RTU. Ad esempio, è possibile selezionare un diverso tipo di uscita per renderlo compatibile con altri dispositivi: 0-10 VDC / 0-20 mA / 0-100% PWM. La mappa del registro Modbus fornisce uma panoramica completa di tutte le impostazioni regolabili..
Questo sensore non richede configurazione. Una volta installato, è pronto per l'use. Le impostazioni predefinite funzineranno per la maggior parte delle aplicazioni. Se e necessario, le impostazioni possono essere regolate tramite Modbus RTU. Ad esempio, è possibile selezionare un diverso tipo di uscita per renderlo compatibile con altri dispositivi: 0-10 VDC / 0-20 mA / 0-100% PWM. La mappa del registro Modbus fornisce uma panoramica completa di tutte le impostazioni regolabili..
Collegamento a 4 fili
La tensione di alimentazione e 24 VDC. I terminali di terra dell'alimentazione (V-) e dell'uscita (GND) non sono collegati iternamente. Ciò significa che per collgare questo sensore è necessario un cavo a 4 fili. La maggior parte degli alimentatori da 24 VDC offre protezione contro cortocircuito, svraccarico e sovratensione. Ina tensione di alimentazione di 24 VDC aumenta la sicurezza e l' affidabilità della vostra installazione
La tensione di alimentazione e 24 VDC. I terminali di terra dell'alimentazione (V-) e dell'uscita (GND) non sono collegati iternamente. Ciò significa che per collgare questo sensore è necessario un cavo a 4 fili. La maggior parte degli alimentatori da 24 VDC offre protezione contro cortocircuito, svraccarico e sovratensione. Ina tensione di alimentazione di 24 VDC aumenta la sicurezza e l' affidabilità della vostra installazione
Autocalibrazione per compensare la deriva del sensore
L'algoritmo di autocalibrazione della logica ABC è abilitato per impostazione predefinita. Questo algoritmo è progettato per essere utilizzato in applicazioni in cui le concentrazioni di CO2 scendono alle condizioni ambientali esterne (400 ppm) almeno una volta (15 minuti) in un periodo di 7 giorni, cosa che si osserva generalmente durante i periodi non occupati. Il sensore raggiungerà la precisione operativa dopo 25 ore di funzionamento continuo in una condizione in cui è stato esposto a livelli di aria di riferimento ambientale a 400 ppm ± 10 ppm di CO2.
Alta qualità
La custodia è ottimizzata per le misurazioni di CO2 nei condotti dell'aria. Offre una protezione IP54 contro l'ingresso di polvere e umidità. L'elemento sensore è integrato nella sonda del sensore del condotto. Questa sonda ha un'apertura per avere un contatto diretto tra il flusso d'aria e l'elemento sensore. La sonda sensore offre una protezione IP20.
∞ Come misurare e monitorare la qualità dell'aria?
L'algoritmo di autocalibrazione della logica ABC è abilitato per impostazione predefinita. Questo algoritmo è progettato per essere utilizzato in applicazioni in cui le concentrazioni di CO2 scendono alle condizioni ambientali esterne (400 ppm) almeno una volta (15 minuti) in un periodo di 7 giorni, cosa che si osserva generalmente durante i periodi non occupati. Il sensore raggiungerà la precisione operativa dopo 25 ore di funzionamento continuo in una condizione in cui è stato esposto a livelli di aria di riferimento ambientale a 400 ppm ± 10 ppm di CO2.
Alta qualità
La custodia è ottimizzata per le misurazioni di CO2 nei condotti dell'aria. Offre una protezione IP54 contro l'ingresso di polvere e umidità. L'elemento sensore è integrato nella sonda del sensore del condotto. Questa sonda ha un'apertura per avere un contatto diretto tra il flusso d'aria e l'elemento sensore. La sonda sensore offre una protezione IP20.
∞ Come misurare e monitorare la qualità dell'aria?
