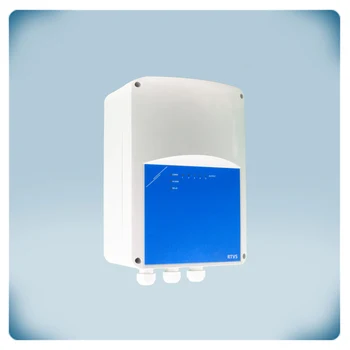

Regolatore di giri per ventilatori | Modbus RTU | 115 - 230 VAC | 7,5A
Descrizione del prodotto
Regolatore di velocità a trasformatore con comunicazione Modbus RTU per regolare la velocità del ventilatore manualmente o in base alla domanda. La tensione di alimentazione è nell'intervallo da 115 a 230 VAC. È in grado di controllare motori monofase. La corrente massima del motore (combinata) è di 7,5 A.
Le serie RTVS8 sono controllate tramite comunicazione Modbus. È possibile utilizzare un sensore HVAC Sentera, un potenziometro (serie SPV), un modulo I/O Modbus o un sistema BMS per regolare la velocità del ventilatore desiderata. La velocità del ventilatore è regolata variando la tensione del motore a passi. La tecnologia dell'autotrasformatore genera una tensione del motore con una forma d'onda sinusoidale perfetta, garantendo un funzionamento silenzioso del motore.
Un rivestimento speciale impregnante riduce il rumore elettrico derivante dagli autotrasformatori. Il contenitore consente il montaggio a parete (protezione IP54). La velocità del ventilatore può essere controllata manualmente o in base a fattori come la temperatura, l'umidità relativa, i livelli di CO2, la qualità dell'aria (TVOC) o il CO.
Specifiche e descrizioni aggiuntive
Informazioni sulla serie
Il RTVS8 è un regolatore di velocità a 5 fasi progettato per essere utilizzato con ventilatori o pompe HVAC monofase. La velocità del ventilatore è controllata variando la tensione di alimentazione in cinque passaggi fissi. Tuttavia, poiché sono disponibili più di 5 tensioni di uscita, è possibile regolare i 5 passaggi cambiando il cablaggio interno (questo è facoltativo). Questi passaggi possono essere regolati manualmente o automaticamente. Il trasformatore è dotato di un'uscita aggiuntiva per il funzionamento di apparecchiature esterne. Gli indicatori a LED sul pannello frontale dell'unità ne indicano lo stato.
Per una maggiore sicurezza e per ridurre il rischio di incendi, l'unità è dotata di contatti di monitoraggio TK. I ventilatori con cavi di contatto esterni devono sempre essere collegati a un dispositivo di protezione del motore. Il RTVS8 richiede praticamente zero manutenzione.
Oltre a utilizzare la consolidata tecnologia dei trasformatori, questo regolatore è dotato di Modbus RTU. Si tratta di un protocollo seriale derivato dall'architettura master/slave ed è estremamente popolare nei sistemi di gestione degli edifici e nell'automazione industriale grazie alla sua facilità d'uso e affidabilità.
Perché RTVS8
I regolatori di velocità a trasformatore offrono diversi vantaggi che li rendono una scelta preferita per il controllo della velocità del ventilatore in varie applicazioni. Le ragioni per cui dovresti optare per un regolatore di velocità a trasformatore sono:
- Tecnologia robusta e affidabile: i regolatori a trasformatore sono noti per la loro durata e affidabilità. Sono progettati per resistere in ambienti impegnativi e offrono prestazioni costanti nel tempo. Ciò li rende una scelta affidabile per il controllo della velocità del ventilatore nei sistemi HVAC.
- Funzionamento silenzioso del motore: uno dei vantaggi significativi è la capacità di controllare la velocità del ventilatore in modo estremamente silenzioso. Anche se il regolatore stesso può emettere un po' di rumore, il ventilatore funziona in modo silenzioso.
- Controllo semplificato: la facilità d'uso migliora la comodità e garantisce un controllo efficiente sulla velocità del ventilatore.
Comunicazione Modbus RTU
Il RTVS8 è un regolatore di velocità a 5 fasi progettato per essere utilizzato con ventilatori o pompe HVAC monofase. La velocità del ventilatore è controllata variando la tensione di alimentazione in cinque passaggi fissi. Tuttavia, poiché sono disponibili più di 5 tensioni di uscita, è possibile regolare i 5 passaggi cambiando il cablaggio interno (questo è facoltativo). Questi passaggi possono essere regolati manualmente o automaticamente. Il trasformatore è dotato di un'uscita aggiuntiva per il funzionamento di apparecchiature esterne. Gli indicatori a LED sul pannello frontale dell'unità ne indicano lo stato.
Per una maggiore sicurezza e per ridurre il rischio di incendi, l'unità è dotata di contatti di monitoraggio TK. I ventilatori con cavi di contatto esterni devono sempre essere collegati a un dispositivo di protezione del motore. Il RTVS8 richiede praticamente zero manutenzione.
Oltre a utilizzare la consolidata tecnologia dei trasformatori, questo regolatore è dotato di Modbus RTU. Si tratta di un protocollo seriale derivato dall'architettura master/slave ed è estremamente popolare nei sistemi di gestione degli edifici e nell'automazione industriale grazie alla sua facilità d'uso e affidabilità.
Perché RTVS8
I regolatori di velocità a trasformatore offrono diversi vantaggi che li rendono una scelta preferita per il controllo della velocità del ventilatore in varie applicazioni. Le ragioni per cui dovresti optare per un regolatore di velocità a trasformatore sono:
- Tecnologia robusta e affidabile: i regolatori a trasformatore sono noti per la loro durata e affidabilità. Sono progettati per resistere in ambienti impegnativi e offrono prestazioni costanti nel tempo. Ciò li rende una scelta affidabile per il controllo della velocità del ventilatore nei sistemi HVAC.
- Funzionamento silenzioso del motore: uno dei vantaggi significativi è la capacità di controllare la velocità del ventilatore in modo estremamente silenzioso. Anche se il regolatore stesso può emettere un po' di rumore, il ventilatore funziona in modo silenzioso.
- Controllo semplificato: la facilità d'uso migliora la comodità e garantisce un controllo efficiente sulla velocità del ventilatore.
Comunicazione Modbus RTU
Questo controller di velocità per ventilatori richiede un segnale di controllo Modbus RTU. In modalità manuale, ciò può essere effettuato tramite un sistema BMS o un dispositivo slave Modbus RTU. La velocità del ventilatore richiesta è scritta nel registro Modbus 12. In modalità automatica, un sensore HVAC Sentera, un modulo DADCM 0-10 V o un potenziometro digitale della serie SPV è collegato al controller RTVS8. Il dispositivo collegato può essere specificato tramite il registro Modbus 18. La velocità del ventilatore è controllata tramite il dispositivo collegato. Quindi, in modalità automatica, la velocità del ventilatore può essere controllata tramite un segnale 0-10 V, in base a temperatura, umidità relativa, CO2, qualità dell'aria (TVOC), CO o potenziometro della serie SPV.
Avanti o indietro?
In modalità automatica, è possibile selezionare la modalità avanti o indietro. La modalità avanti significa che la velocità del ventilatore aumenterà all'aumentare del valore misurato. In modalità inversa, la velocità del ventilatore verrà ridotta all'aumentare del valore misurato.
Uscita non regolata
La funzionalità dell'uscita extra non regolata (115 - 230 VAC - dipende dalla tensione di alimentazione) può essere selezionata tramite il registro Modbus 19. Di default, indica gli allarmi. Può anche indicare il funzionamento del motore o può essere controllato tramite il registro Modbus 15. In generale, è progettato per il controllo di relè.
Protezione termica del motore
Questo controller di velocità per ventilatori può monitorare i contatti termici del motore (TK i contatti termici misurano la temperatura negli avvolgimenti del motore). In caso di surriscaldamento del motore, la funzione di monitoraggio TK disabiliterà il motore per evitare danni al motore. Se il motore non è dotato di contatti TK, disabilitare la funzione di monitoraggio TK tramite il registro Modbus 14.
Riavvio automatico dopo un'interruzione di corrente
In caso di interruzione di corrente, questo controller si ripristinerà automaticamente. Al ripristino dell'alimentazione, il motore si riavvierà automaticamente.
Solido contenitore
Questo regolatore di velocità del ventilatore può essere montato a parete in ambienti interni. Assicurati che il regolatore di velocità del ventilatore possa raffreddarsi in modo adeguato. È preferibile installarlo in un luogo fresco, evitando l'esposizione diretta alla luce solare. L'involucro è realizzato in plastica di alta qualità r-ABS VO (UL94). Questo materiale è ignifugo, molto resistente e offre una buona protezione contro gli urti. Offre una protezione IP54 contro l'ingresso di polvere e acqua.
