Dichiarazione di conformità UE

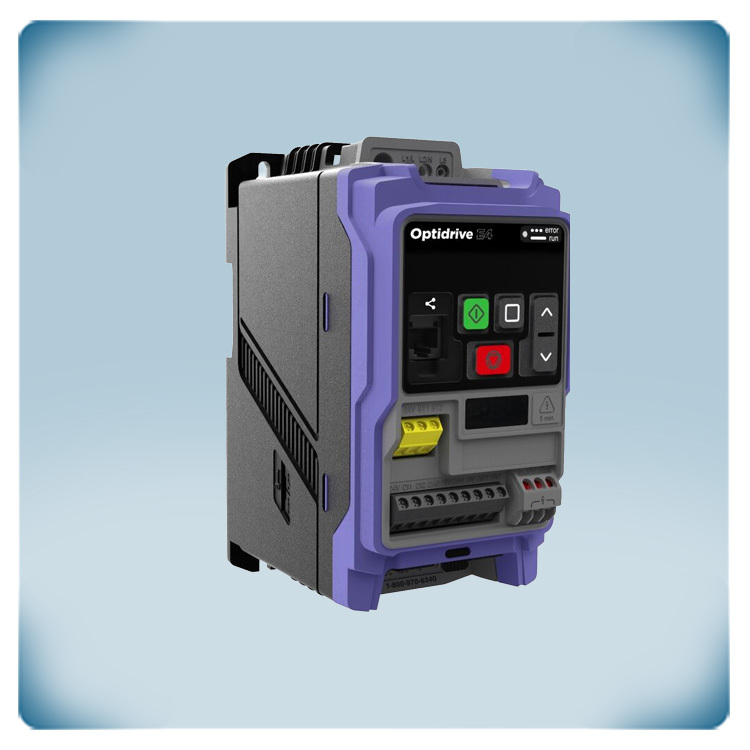

Convertitore di frequenza 400 V | 1,2 A | 0,37 kW | IP20
Descrizione del prodotto
Convertitore di frequenza per il controllo di ventilatori e pompe HVAC in applicazioni con motori trifase da 400 V. È progettato per una messa in servizio semplice e un funzionamento affidabile grazie alle modalità applicative dedicate.
Il controllo vettoriale sensorless avanzato ottimizza le prestazioni del motore senza richiedere il feedback di un encoder. Il convertitore è compatibile con un’ampia gamma di tecnologie motoristiche, inclusi motori asincroni, BLDC, a magneti permanenti (PM), a riluttanza sincrona (SynRM) e PMAREL.
Le funzioni integrate di protezione del motore includono rilevamento del flusso, rilevamento del carico ridotto e monitoraggio del collegamento del motore. Il convertitore offre inoltre funzioni avanzate di frenatura, tra cui iniezione di corrente continua (DC injection), frenatura dinamica e frenatura tramite flusso AC. La funzione di sicurezza integrata STO (SIL3) è inclusa di serie.
La comunicazione è supportata tramite Modbus RTU, CANopen e BACnet MS/TP. Il design del contenitore consente il montaggio su guida DIN all’interno di un quadro elettrico e garantisce un grado di protezione IP20 contro l’ingresso di polvere.
Codice produttore: ODE-4-140012-3F12
Specifiche e descrizioni aggiuntive
Dove viene utilizzato questo convertitore di frequenza?
La serie FIHV comprende convertitori di frequenza multifunzione progettati per il controllo di motori trifase da 400 V in applicazioni HVAC e industriali. Le applicazioni tipiche includono ventilatori di mandata e di estrazione, unità di trattamento aria (UTA), pompe centrifughe, pompe di circolazione, torri di raffreddamento, sistemi di estrazione fumi e sistemi di trasporto. Adattando la velocità del motore all'effettiva richiesta dell'applicazione, è possibile ridurre significativamente il consumo energetico, la rumorosità e l'usura meccanica.
La serie FIHV comprende convertitori di frequenza multifunzione progettati per il controllo di motori trifase da 400 V in applicazioni HVAC e industriali. Le applicazioni tipiche includono ventilatori di mandata e di estrazione, unità di trattamento aria (UTA), pompe centrifughe, pompe di circolazione, torri di raffreddamento, sistemi di estrazione fumi e sistemi di trasporto. Adattando la velocità del motore all'effettiva richiesta dell'applicazione, è possibile ridurre significativamente il consumo energetico, la rumorosità e l'usura meccanica.
Perché questo convertitore è facile da mettere in servizio?
La serie FIHV è stata progettata per garantire la massima semplicità di utilizzo. Le impostazioni predefinite sono adatte alla maggior parte delle applicazioni standard e per la messa in servizio iniziale è necessario configurare solo un numero limitato di parametri. Le macro applicative semplificano ulteriormente la configurazione. Il convertitore dispone inoltre di LED di stato, di un codice QR per l'accesso diretto alla documentazione di supporto online e di una porta USB-C per la configurazione rapida dei parametri e la diagnostica tramite il software Optitools. I parametri possono essere copiati da un convertitore all'altro, riducendo i tempi di messa in servizio nelle installazioni di maggiori dimensioni.
La serie FIHV è stata progettata per garantire la massima semplicità di utilizzo. Le impostazioni predefinite sono adatte alla maggior parte delle applicazioni standard e per la messa in servizio iniziale è necessario configurare solo un numero limitato di parametri. Le macro applicative semplificano ulteriormente la configurazione. Il convertitore dispone inoltre di LED di stato, di un codice QR per l'accesso diretto alla documentazione di supporto online e di una porta USB-C per la configurazione rapida dei parametri e la diagnostica tramite il software Optitools. I parametri possono essere copiati da un convertitore all'altro, riducendo i tempi di messa in servizio nelle installazioni di maggiori dimensioni.
Quali tipi di motore possono essere controllati?
Questo convertitore di frequenza è alimentato da una rete trifase a 400 V e supporta un'ampia gamma di tecnologie motoristiche. Oltre ai tradizionali motori asincroni, è compatibile con motori a magneti permanenti (PM), brushless DC (BLDC), a riluttanza sincrona (SynRM), a magneti permanenti con avviamento diretto in rete (LSPM) e Permanent Magnet Assisted Reluctance (PMAREL). Il controllo vettoriale sensorless avanzato assicura una regolazione stabile della velocità, un'elevata coppia di avviamento e un funzionamento regolare sull'intero campo di regolazione, supportando anche motori con efficienza superiore alla classe IE5.
Questo convertitore di frequenza è alimentato da una rete trifase a 400 V e supporta un'ampia gamma di tecnologie motoristiche. Oltre ai tradizionali motori asincroni, è compatibile con motori a magneti permanenti (PM), brushless DC (BLDC), a riluttanza sincrona (SynRM), a magneti permanenti con avviamento diretto in rete (LSPM) e Permanent Magnet Assisted Reluctance (PMAREL). Il controllo vettoriale sensorless avanzato assicura una regolazione stabile della velocità, un'elevata coppia di avviamento e un funzionamento regolare sull'intero campo di regolazione, supportando anche motori con efficienza superiore alla classe IE5.
Perché un convertitore di frequenza consente di risparmiare energia?
A differenza di un regolatore di velocità convenzionale, un convertitore di frequenza controlla sia la tensione sia la frequenza di alimentazione del motore. In questo modo il motore può funzionare con il massimo rendimento su tutto il campo di velocità. Nelle applicazioni con ventilatori e pompe, anche una lieve riduzione della velocità comporta un notevole risparmio energetico. Il regolatore PI integrato, la modalità Sleep e le funzioni di controllo di processo consentono al convertitore di adattare automaticamente la velocità del motore alle reali esigenze dell'applicazione, riducendo ulteriormente i consumi.
A differenza di un regolatore di velocità convenzionale, un convertitore di frequenza controlla sia la tensione sia la frequenza di alimentazione del motore. In questo modo il motore può funzionare con il massimo rendimento su tutto il campo di velocità. Nelle applicazioni con ventilatori e pompe, anche una lieve riduzione della velocità comporta un notevole risparmio energetico. Il regolatore PI integrato, la modalità Sleep e le funzioni di controllo di processo consentono al convertitore di adattare automaticamente la velocità del motore alle reali esigenze dell'applicazione, riducendo ulteriormente i consumi.
Cosa distingue la serie FIHV?
Rispetto alle generazioni precedenti, la serie FIHV offre numerose funzioni aggiuntive di serie. Include la funzione di sicurezza integrata Safe Torque Off (STO) certificata SIL3, un chopper di frenatura interno, diagnostica integrata con storico degli allarmi, ingressi e uscite analogici e digitali programmabili, alimentazione 24 V Keep-Alive, supporto per l'installazione affiancata (side-by-side) e funzionamento con temperature ambiente fino a 50 °C senza necessità di raffreddamento supplementare. Queste caratteristiche rendono la serie FIHV ideale sia per nuove installazioni sia per interventi di retrofit particolarmente impegnativi, dove affidabilità, sicurezza e facilità di manutenzione sono requisiti essenziali.
Rispetto alle generazioni precedenti, la serie FIHV offre numerose funzioni aggiuntive di serie. Include la funzione di sicurezza integrata Safe Torque Off (STO) certificata SIL3, un chopper di frenatura interno, diagnostica integrata con storico degli allarmi, ingressi e uscite analogici e digitali programmabili, alimentazione 24 V Keep-Alive, supporto per l'installazione affiancata (side-by-side) e funzionamento con temperature ambiente fino a 50 °C senza necessità di raffreddamento supplementare. Queste caratteristiche rendono la serie FIHV ideale sia per nuove installazioni sia per interventi di retrofit particolarmente impegnativi, dove affidabilità, sicurezza e facilità di manutenzione sono requisiti essenziali.
Safe Torque Off
Safe Torque Off (STO) è una funzione di sicurezza certificata che disabilita in modo sicuro la coppia del motore senza interrompere l'alimentazione di rete. Durante l'arresto sicuro del motore, le reti di comunicazione rimangono pienamente operative. Ciò semplifica l'integrazione nei circuiti di arresto di emergenza e nei sistemi di sicurezza delle macchine, mantenendo alimentata l'elettronica del convertitore per le operazioni di diagnostica e consentendo un riavvio più rapido una volta rimossa la condizione di sicurezza.
Safe Torque Off (STO) è una funzione di sicurezza certificata che disabilita in modo sicuro la coppia del motore senza interrompere l'alimentazione di rete. Durante l'arresto sicuro del motore, le reti di comunicazione rimangono pienamente operative. Ciò semplifica l'integrazione nei circuiti di arresto di emergenza e nei sistemi di sicurezza delle macchine, mantenendo alimentata l'elettronica del convertitore per le operazioni di diagnostica e consentendo un riavvio più rapido una volta rimossa la condizione di sicurezza.
Perché è importante il filtro EMC integrato?
I convertitori di frequenza commutano correnti elevate ad alte frequenze, generando potenziali interferenze elettromagnetiche (EMC). Per questo motivo il modello ODE-4-140012-3F12 è dotato di serie di un filtro EMC di categoria C1, che contribuisce a ridurre le emissioni condotte, semplifica l'installazione e facilita la conformità ai requisiti EMC. Una corretta posa dei cavi e il rispetto delle buone pratiche di installazione contribuiscono inoltre a minimizzare le interferenze e a garantire un funzionamento affidabile dell'intero impianto.
I convertitori di frequenza commutano correnti elevate ad alte frequenze, generando potenziali interferenze elettromagnetiche (EMC). Per questo motivo il modello ODE-4-140012-3F12 è dotato di serie di un filtro EMC di categoria C1, che contribuisce a ridurre le emissioni condotte, semplifica l'installazione e facilita la conformità ai requisiti EMC. Una corretta posa dei cavi e il rispetto delle buone pratiche di installazione contribuiscono inoltre a minimizzare le interferenze e a garantire un funzionamento affidabile dell'intero impianto.
