Variateur de vitesse électronique | 3 A
Description du produit
Ce variateur est conçu pour les moteurs monophasés à tension contrôlée allant jusqu'à 3 A. Il ajuste la vitesse du ventilateur en faisant varier la tension du moteur à l'aide de la technologie TRIAC avec contrôle par angle de phase. Le dispositif dispose d'un interrupteur Marche/Arrêt (ON/OFF) intégré et offre deux modes de démarrage sélectionnables, Démarrage impulsionnel (Kick Start) et Démarrage progressif (Soft Start), via un cavalier.
Le régulateur détecte automatiquement l'alimentation entre 110-240 VCA / 50-60 Hz. La vitesse minimale est ajustable de 30 % à 60 % via un trimmer interne.
Une sortie non régulée de 230 VCA est également incluse pour l'alimentation de dispositifs externes. Le régulateur bénéficie d'un indice de protection IP54, le protégeant contre l'humidité, les saletés et la poussière.
Spécifications et descriptions supplémentaires
Pourquoi la vitesse contrôlée du ventilateur est-elle essentielle par rapport au confort et à l'efficacité ?
Les ventilateurs sont souvent surdimensionnés. Un variateur de vitesse pour moteur AC peut être utilisé pour réduire la vitesse du ventilateur et pour optimiser l'apport d'air frais. Un excès de ventilation n'est jamais un problème pour la qualité de l'air intérieur. Toutefois, dans de nombreux cas, une vitesse de ventilateur excessivement élevée provoque des nuisances sonores dans les gaines de ventilation. Plus la vitesse du ventilateur est élevée, plus la consommation d'énergie est élevée. Une réduction de la vitesse du ventilateur de 25 % entraîne des économies d'énergie (coûts d'exploitation) de plus de 50 %. Selon le système de ventilation, les coûts de chauffage peuvent également être réduits en optimisant la vitesse du ventilateur.
Comment ce variateur régule-t-il la vitesse du ventilateur CA ?
Ce variateur de vitesse de ventilateur régule la vitesse des ventilateurs CA en réduisant la tension du moteur. La tension est réduite via le contrôle par angle de phase (technologie TRIAC). Ce régulateur de vitesse convient uniquement aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est préférable de contacter le fabricant de votre moteur. Ce régulateur de vitesse fonctionne de manière silencieuse, sans générer de bruits. La vitesse du ventilateur peut être contrôlée par le bouton sur le panneau avant. Selon le type de moteur, un léger bourdonnement du moteur pourrait se générer à basse vitesse.
Comment la vitesse minimale du ventilateur est-elle optimisée et pourquoi est-elle importante ?
La vitesse minimale sélectionnable du moteur peut être ajustée via un trimmer interne. Cela donne la possibilité d'optimiser la plage des vitesses du ventilateur. La plage peut être sélectionnée via le bouton sur le panneau avant. Certains moteurs CA ne peuvent pas supporter un fonctionnement prolongé à basse vitesse. Il y a un risque qu'ils surchauffent après un certain temps. Cela peut endommager l'isolation de l'enroulement, causant ainsi des endommagements permanents au moteur. Afin d'éviter la surchauffe, la vitesse minimale du moteur peut être augmentée si nécessaire. La tension minimale admissible du moteur à tension contrôlable est spécifié par le fabricant du moteur.
Comment fonctionne l'interrupteur Marche (ON) / Arrêt (OFF) et peut-il être désactivé ?
Avec l'interrupteur Marche (ON) / Arrêt (OFF) illuminé sur le côté du boîtier, le ventilateur CA peut être activé ou désactivé. En position MARCHE, l'interrupteur est éclairé. Pour la série ITR-9 de 1,5 A et 3 A, l'interrupteur MARCHE/ARRÊT peut être désactivé si nécessaire. Pour désactiver l'interrupteur MARCHE/ARRÊT, connectez l'alimentation électrique via les bornes L1 et N au lieu de passer par L et N. Veuillez-vous référer au manuel pour plus de détails.
Quel est le but et l'application de la sortie non régulée ?
Lorsque le moteur est activé, la sortie non régulée est active. Étant donné que cette sortie est soit MARCHE, ou bien ON (230 Volts), soit ARRÊT, ou bien OFF (0 Volt), elle est dite « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Elle est généralement utilisée afin de contrôler un indicateur de fonctionnement externe, d'ouvrir ou de fermer un registre, de commuter un relais externe, etc.
À titre d'exemple, quand le ventilateur s'arrête, le registre est fermé. Quand le ventilateur est actif, le registre est ouvert.

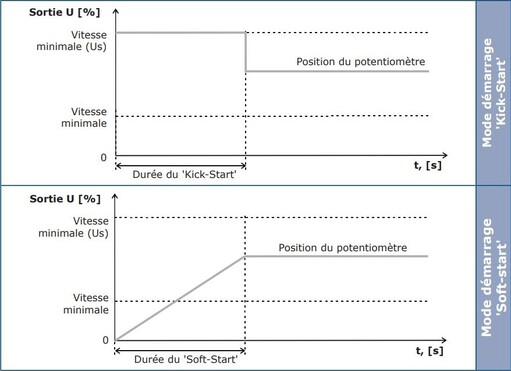

Quels sont les différents modes de démarrage du moteur disponibles ?
Le démarrage impulsionnel (Kick start) et le démarrage progressif (Soft start) sont les deux façons différentes de démarrer le moteur. La différence réside dans la manière de laquelle le ventilateur CA accélère à partir de l'arrêt. L'accélération par démarrage impulsionnel ou démarrage progressif peut être sélectionnée via un cavalier interne. Le démarrage impulsionnel démarrera le moteur immédiatement à vitesse maximale. Après 8 à 10 secondes, le moteur décélérera vers la vitesse du ventilateur demandée. Le démarrage progressif accélérera le moteur progressivement à partir de l'arrêt vers la vitesse du ventilateur demandée. Ce temps d'accélération sera d'environ 8 à 10 secondes.
Quelles sont les directives d'installation et les caractéristiques du boîtier ?
Ce régulateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur. Assurez-vous que le régulateur de vitesse de ventilateur puisse se refroidir suffisamment. Il est préférable de l'installer dans un endroit tempéré, le plus préférablement loin de la lumière directe du soleil. Le boîtier est fabriqué en plastique r-ABS VO (UL94) de haute qualité. Ce matériau est auto-extinguible, très résistant et offre une bonne protection contre les chocs. Il bénéficie d'une protection IP54 contre la pénétration de la poussière et de l'eau.
