Regulator obrotów | elektroniczny | 3 A
Opis produktu
Elektroniczne regulatory prędkości serii ITR-9 kontrolują prędkość silników sterowanych napięciem jednofazowym (110—240 VAC / 50—60 Hz) poprzez zmianę dostarczanego napięcia.
Kontrolery ITR-9 zapewniają automatyczne wykrywanie zasilania. Prędkość minimalna jest regulowana za pomocą wewnętrznego trymera. Wyjście jest regulowane potencjometrem w zakresie między minimalnym napięciem wyjściowym a napięciem zasilania.
Seria posiada nieregulowane wyjście do podłączenia zaworu, lampy, przepustnicy itp. Regulator ma dwa tryby pracy rozruchu - szybki start i płynny start,które można wybrać umieszczając lub wyjmując zworkę z płytki drukowanej.
Imax 3 A. Obudowa IP54.
Dodatkowe specyfikacje i opis
Dlaczego kontrolowana prędkość wentylatora jest niezbędna dla komfortu i efektywności?
Wentylatory są często przewymiarowane. Sterownik prędkości wentylatora AC może być używany do zmniejszenia prędkości wentylatora i optymalizacji dostarczania świeżego powietrza. Zbyt duża wentylacja nigdy nie stanowi problemu dla jakości powietrza wewnątrz budynku. Jednak w wielu przypadkach zbyt wysoka prędkość wentylatora powoduje uciążliwy hałas w kanałach powietrznych. Im wyższa prędkość wentylatora, tym większe zużycie energii. Zmniejszenie prędkości wentylatora o 25% pozwala zaoszczędzić ponad 50% energii (kosztów eksploatacji). W zależności od systemu wentylacyjnego, optymalizacja prędkości wentylatora może również obniżyć koszty ogrzewania.
Jak ten sterownik reguluje prędkość wentylatorów AC?

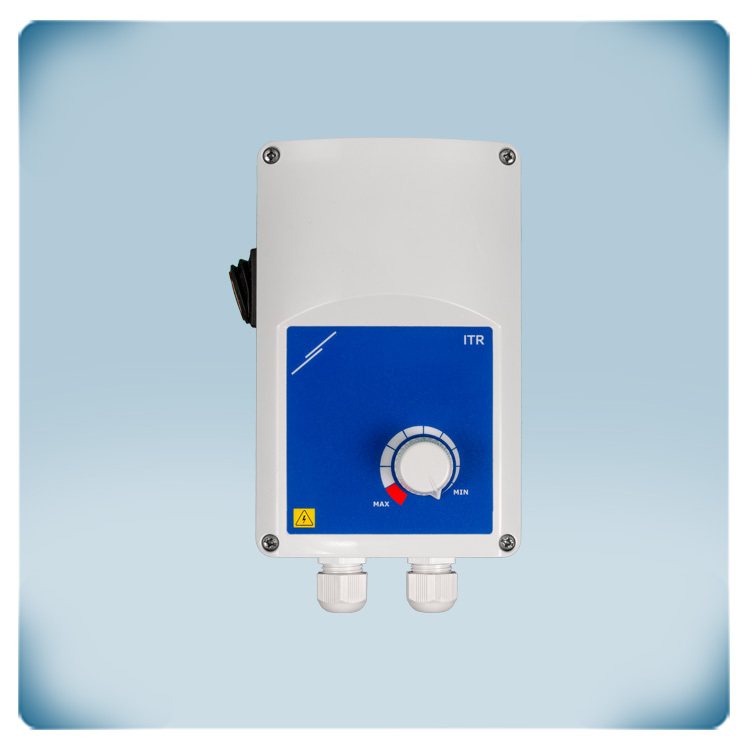

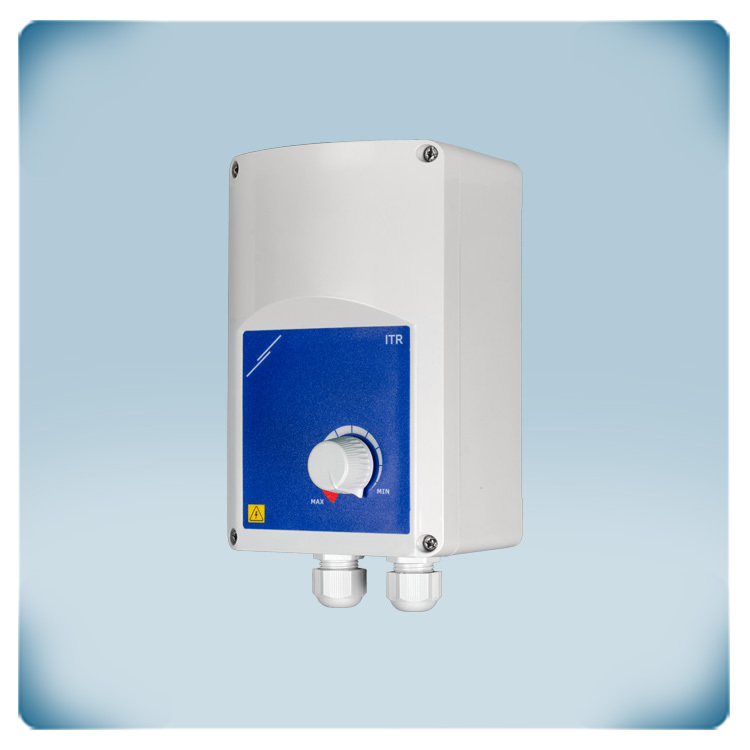

Ten sterownik prędkości reguluje prędkość wentylatorów AC poprzez redukcję napięcia silnika. Napięcie jest obniżane za pomocą sterowania kątem fazowym (technologia TRIAC). Ten sterownik prędkości jest więc przeznaczony wyłącznie do silników sterowalnych napięciowo. Jeśli nie masz pewności, czy Twój silnik jest sterowalny napięciowo, najlepiej skontaktuj się z producentem silnika. Sterownik ten działa całkowicie cicho. Prędkość wentylatora można regulować za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskich prędkościach może pojawić się buczenie silnika.
Ten sterownik prędkości reguluje prędkość wentylatorów AC poprzez redukcję napięcia silnika. Napięcie jest obniżane za pomocą sterowania kątem fazowym (technologia TRIAC). Ten sterownik prędkości jest więc przeznaczony wyłącznie do silników sterowalnych napięciowo. Jeśli nie masz pewności, czy Twój silnik jest sterowalny napięciowo, najlepiej skontaktuj się z producentem silnika. Sterownik ten działa całkowicie cicho. Prędkość wentylatora można regulować za pomocą pokrętła na przednim panelu. W zależności od typu silnika, przy niskich prędkościach może pojawić się buczenie silnika.
Jak optymalizowana jest minimalna prędkość wentylatora i dlaczego jest to ważne?

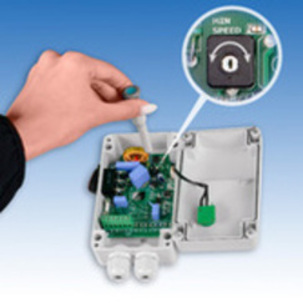

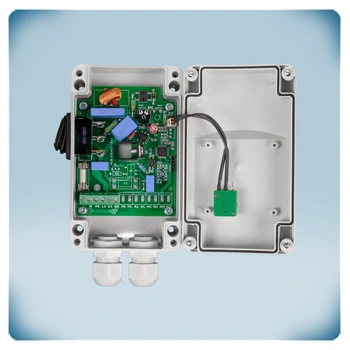

Minimalna możliwa do ustawienia prędkość silnika może być regulowana za pomocą wewnętrznego trymera. Umożliwia to optymalizację zakresu prędkości wentylatora, który można wybrać za pomocą pokrętła na przednim panelu. Niektóre silniki AC nie są przystosowane do długotrwałej pracy przy niskiej prędkości. Istnieje ryzyko ich przegrzania po pewnym czasie. Może to doprowadzić do uszkodzenia izolacji uzwojenia i trwałego uszkodzenia silnika. Aby zapobiec przegrzaniu, można zwiększyć minimalną prędkość silnika. Minimalne dopuszczalne napięcie silnika sterowanego napięciowo określa jego producent.
Minimalna możliwa do ustawienia prędkość silnika może być regulowana za pomocą wewnętrznego trymera. Umożliwia to optymalizację zakresu prędkości wentylatora, który można wybrać za pomocą pokrętła na przednim panelu. Niektóre silniki AC nie są przystosowane do długotrwałej pracy przy niskiej prędkości. Istnieje ryzyko ich przegrzania po pewnym czasie. Może to doprowadzić do uszkodzenia izolacji uzwojenia i trwałego uszkodzenia silnika. Aby zapobiec przegrzaniu, można zwiększyć minimalną prędkość silnika. Minimalne dopuszczalne napięcie silnika sterowanego napięciowo określa jego producent.
Jak działa przełącznik WŁ./WYŁ. i czy można go dezaktywować?

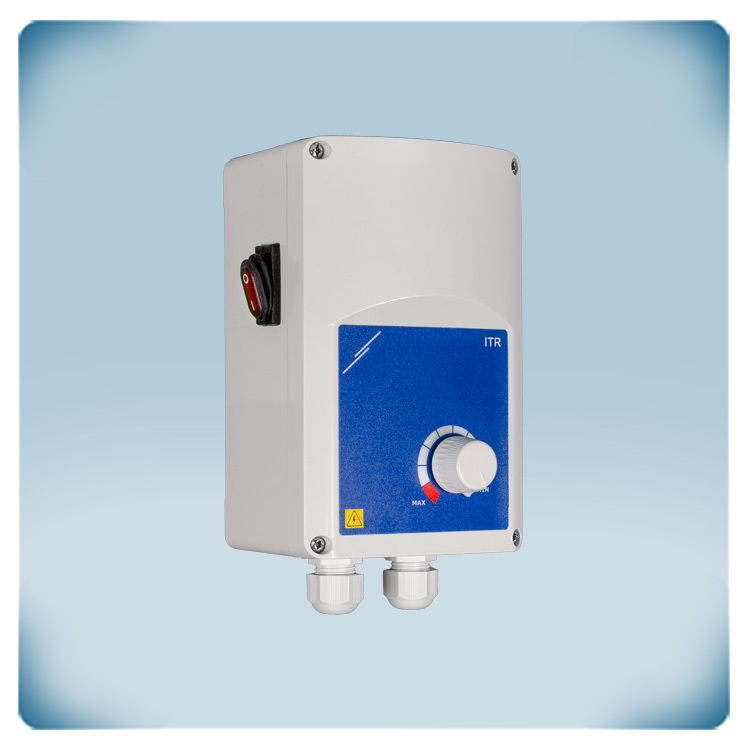

Za pomocą podświetlanego przełącznika WŁ./WYŁ. umieszczonego z boku obudowy można włączyć lub wyłączyć wentylator AC. W pozycji WŁ. przełącznik jest podświetlony. W przypadku modeli z serii ITR-9 o prądzie 1,5 A i 3 A, przełącznik WŁ./WYŁ. może zostać dezaktywowany, jeśli zajdzie taka potrzeba. Aby dezaktywować przełącznik WŁ./WYŁ., należy podłączyć zasilanie przez zaciski L1 i N zamiast L i N. Szczegółowe informacje znajdują się w instrukcji obsługi.
Za pomocą podświetlanego przełącznika WŁ./WYŁ. umieszczonego z boku obudowy można włączyć lub wyłączyć wentylator AC. W pozycji WŁ. przełącznik jest podświetlony. W przypadku modeli z serii ITR-9 o prądzie 1,5 A i 3 A, przełącznik WŁ./WYŁ. może zostać dezaktywowany, jeśli zajdzie taka potrzeba. Aby dezaktywować przełącznik WŁ./WYŁ., należy podłączyć zasilanie przez zaciski L1 i N zamiast L i N. Szczegółowe informacje znajdują się w instrukcji obsługi.
Jakie jest przeznaczenie i zastosowanie wyjścia nieregulowanego?
Gdy silnik jest aktywny, wyjście nieregulowane również jest aktywne. Ponieważ wyjście to jest albo WŁ. (230 V), albo WYŁ. (0 V), nazywa się je „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia to 2 A. Zazwyczaj służy ono do sterowania zewnętrznym wskaźnikiem pracy, otwierania lub zamykania przepustnicy, przełączania zewnętrznego przekaźnika itp.
Przykład: gdy wentylator zatrzyma się, przepustnica zostaje zamknięta. Gdy wentylator pracuje, przepustnica pozostaje otwarta.
Gdy silnik jest aktywny, wyjście nieregulowane również jest aktywne. Ponieważ wyjście to jest albo WŁ. (230 V), albo WYŁ. (0 V), nazywa się je „wyjściem nieregulowanym”. Maksymalny prąd tego wyjścia to 2 A. Zazwyczaj służy ono do sterowania zewnętrznym wskaźnikiem pracy, otwierania lub zamykania przepustnicy, przełączania zewnętrznego przekaźnika itp.
Przykład: gdy wentylator zatrzyma się, przepustnica zostaje zamknięta. Gdy wentylator pracuje, przepustnica pozostaje otwarta.
Jakie są dostępne tryby rozruchu silnika?
Kickstart i softstart to dwa różne sposoby uruchamiania silnika. Różnica polega na sposobie, w jaki wentylator AC przyspiesza ze stanu spoczynku. Tryb przyspieszenia kickstart lub softstart można wybrać za pomocą wewnętrznego zworka. Kickstart uruchamia silnik natychmiast z maksymalną prędkością. Po 8–10 sekundach silnik zwalnia do ustawionej prędkości. Softstart płynnie przyspiesza silnik ze stanu spoczynku do żądanej prędkości wentylatora. Czas tego przyspieszania wynosi około 8–10 sekund.
Kickstart i softstart to dwa różne sposoby uruchamiania silnika. Różnica polega na sposobie, w jaki wentylator AC przyspiesza ze stanu spoczynku. Tryb przyspieszenia kickstart lub softstart można wybrać za pomocą wewnętrznego zworka. Kickstart uruchamia silnik natychmiast z maksymalną prędkością. Po 8–10 sekundach silnik zwalnia do ustawionej prędkości. Softstart płynnie przyspiesza silnik ze stanu spoczynku do żądanej prędkości wentylatora. Czas tego przyspieszania wynosi około 8–10 sekund.
Jakie są wytyczne montażowe i cechy obudowy?
Ten sterownik prędkości wentylatora można zainstalować na ścianie lub panelu wewnątrz pomieszczeń. Należy upewnić się, że urządzenie ma zapewnione odpowiednie chłodzenie. Zaleca się montaż w chłodnym miejscu, najlepiej nie w bezpośrednim nasłonecznieniu. Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten jest samogasnący, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Urządzenie posiada stopień ochrony IP54 przed wnikaniem kurzu i wody.
Ten sterownik prędkości wentylatora można zainstalować na ścianie lub panelu wewnątrz pomieszczeń. Należy upewnić się, że urządzenie ma zapewnione odpowiednie chłodzenie. Zaleca się montaż w chłodnym miejscu, najlepiej nie w bezpośrednim nasłonecznieniu. Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego r-ABS VO (UL94). Materiał ten jest samogasnący, bardzo wytrzymały i zapewnia dobrą ochronę przed uderzeniami. Urządzenie posiada stopień ochrony IP54 przed wnikaniem kurzu i wody.
