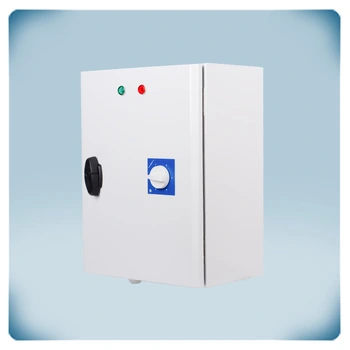

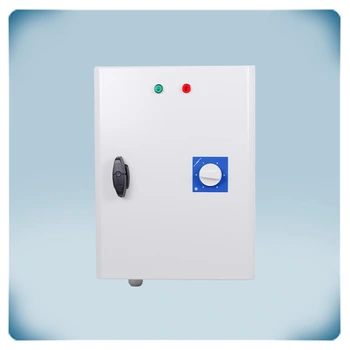

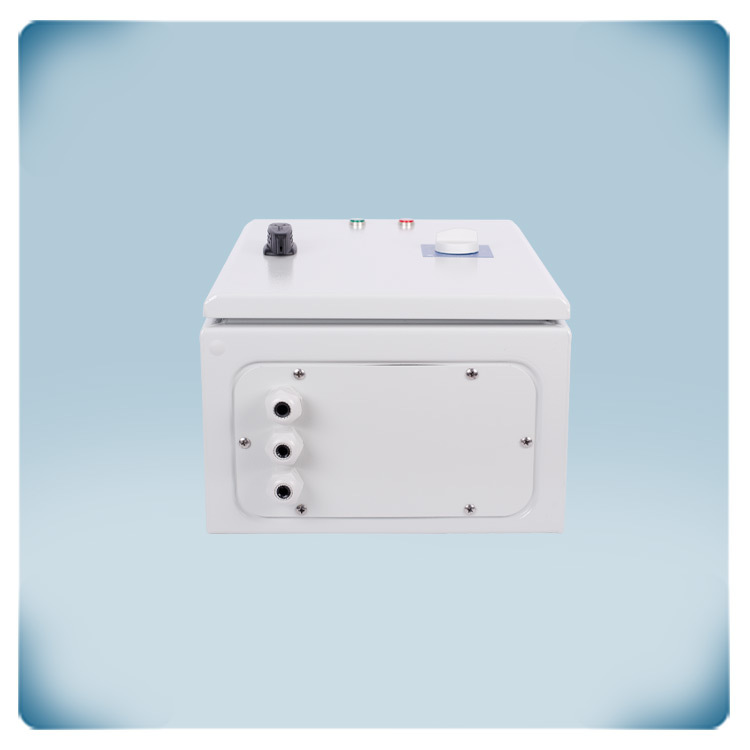

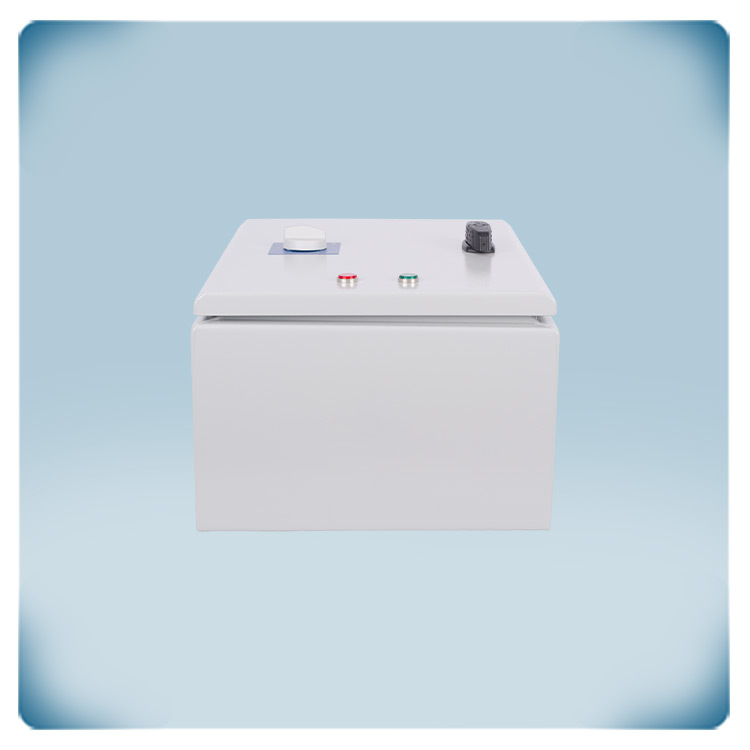

Variateur de vitesse à autotransformateur 2,5 A | Marche-Arrêt | CT
Description du produit
Conçu pour les moteurs triphasés 400 V avec contacts thermiques et un courant combiné maximal de 2,5 A, ce variateur dispose d'un commutateur rotatif à 5 positions pour le réglage manuel de la vitesse, incluant une position d'Arrêt, ou bien OFF.
Il possède également une fonction de surveillance TK pour la surchauffe et un redémarrage automatique après une coupure de courant. L'unité comporte une sortie d'alarme et une sortie non régulée. Utilisant la technologie des autotransformateurs, il assure un fonctionnement silencieux avec un bruit électrique minimal.
Son boîtier bénéficie d'un indice de protection IP54, qui le protège contre la poussière et l'humidité, tout en étant conçu pour un montage en surface.
Spécifications et descriptions supplémentaires
Quelles sont les caractéristiques clés et la technologie de ce variateur de vitesse de ventilateur ?
Le commutateur rotatif de ce variateur de vitesse de ventilateur possède cinq positions, chacune correspondant à une vitesse de ventilation différente. La technologie des autotransformateurs utilisée réduit la vitesse du ventilateur et la tension du moteur en 5 paliers. Les tensions de sortie disponibles pour cette série sont 130, 180, 230, 300 et 400 VCA. La série dispose de contacts TK pour la protection thermique du moteur et de contacts de Marche/Arrêt (NF – fermé / NO – ouvert) pour le démarrage et l'arrêt externe ou à distance. La technologie des autotransformateurs est très fiable et robuste. Elle génère une tension moteur avec une forme sinusoïdale parfaite. Cela se traduit par un fonctionnement exceptionnellement silencieux du moteur et une durée de vie prolongée. Tout bruit électrique résiduel des autotransformateurs est davantage filtré par le revêtement d'imprégnation spécial. Ce variateur de vitesse convient uniquement aux moteurs triphasés pilotables en tension. Si vous n'êtes pas sûr que votre moteur soit pilotable en tension, il est préférable de contacter le fabricant du moteur.
Quelles sont les étapes appropriées pour le câblage d'un moteur de ventilateur triphasé ?
Lors du câblage d'un moteur de ventilateur triphasé, des directives spécifiques doivent être suivies pour garantir des connexions correctes et un fonctionnement sûr. Les fils du moteur sont généralement étiquetés U, V et W pour les trois phases, tandis que le variateur est alimenté via les bornes R, S et T. La tension du moteur doit correspondre à la tension d'alimentation électrique disponible. Selon la tension du moteur et l'alimentation électrique, le moteur peut devoir être câblé en configuration triangle (Δ) ou bien en configuration étoile (Y), comme indiqué sur la plaque signalétique du moteur ou dans la documentation du fabricant. Les directives de mise à la terre spécifiées par les codes électriques locaux doivent également être respectées.
Comment les entrées du variateur offrent-elles des options de contrôle supplémentaires ?De plus, la série STRA4 offre plus d'options de contrôle grâce à ses entrées supplémentaires. Via ces entrées, le moteur peut être activé ou désactivé à distance. Cela peut être utilisé, par exemple, pour connecter une alarme de fumée à l'entrée. Si une alarme de fumée se déclenche, le moteur sera désactivé. L'entrée de l'alarme de fumée prioritise l'état de l'autre entrée. De cette manière, la propagation des gaz de fumée toxiques à travers le système de ventilation peut être ralentie. Un autre exemple consiste à connecter un contact de porte pour contrôler un rideau d'air. Chaque fois que la porte s'ouvre, le contact de porte est déclenché. Il active ensuite le rideau d'air via l'entrée du variateur. Le rideau d'air fonctionne à une vitesse fixe, définie via le commutateur rotatif.
Comment la fonction de surveillance TK protège-t-elle le moteur ?
Ce variateur de vitesse de ventilateur offre le même contrôle de vitesse que la série standard STR-4, mais avec quelques options supplémentaires. L'une de ces options, c'est bien la possibilité de surveiller les contacts thermiques du moteur. Les contacts thermiques ou TK surveillent la température à l'intérieur des bobinages du moteur. Grâce au TK, au cas où le moteur surchauffe, il sera désactivé pour éviter tout type d'endommagement et le TK activera la sortie d'alarme. Cette sortie d'alarme peut être utilisée pour connecter un module d'alarme externe, tel qu'un avertisseur sonore ou un voyant. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du variateur doivent être shuntées pour simuler une température moteur normale.
Comment la fonction de réinitialisation automatique fonctionne-t-elle après une coupure de courant ?
Le STRA4 dispose d'une fonction de réinitialisation automatique en cas de coupure de courant. Cette fonction garantit que lorsque le courant est rétabli après une panne, le moteur connecté redémarre automatiquement. Cela contraste avec les variateurs de vitesse de ventilateur standard où il faut normalement tourner manuellement le commutateur rotatif sur la position ARRÊT, puis revenir sur la position de vitesse souhaitée pour redémarrer le moteur après une coupure de courant.
La fonction de réinitialisation automatique du variateur de la série STRA4 peut être une caractéristique pratique et un gain de temps, en particulier dans les situations où vous souhaitez garantir le fonctionnement continu d'un moteur sans intervention humaine en cas d'interruption de l'alimentation. Cela peut être particulièrement utile dans des applications telles que les systèmes de ventilation, où le maintien d'une vitesse de ventilation constante est crucial pour une circulation et un contrôle appropriés de l'air.
Quel est le but de la sortie non régulée sur le variateur STRA4 ?
La sortie non régulée du variateur de la série STRA4 fournit une tension de sortie fixe de 230 VCA lorsque le moteur est en fonctionnement. Cette sortie est soit activée (230 Volts), soit désactivée (0 Volt) et ne peut être ni ajustée ni régulée. Elle possède un courant nominal maximal de 2 A.
L'objectif de cette sortie non régulée est de permettre le fonctionnement simultané d'autres dispositifs ou équipements qui doivent fonctionner en coordination avec le ventilateur. Voici quelques exemples d'utilisation de cette sortie : un voyant lumineux ou un clapet de fermeture de conduit d'air. Vous pouvez connecter un voyant à cette sortie pour fournir une indication visuelle lorsque le ventilateur est en marche. Si vous avez des conduits d'air équipés de clapets de fermeture qui doivent être ouverts ou fermés lorsque le ventilateur fonctionne, vous pouvez utiliser cette sortie pour contrôler leur actionnement.
Quelles sont les caractéristiques clés et les exigences d'installation du boîtier du variateur ?

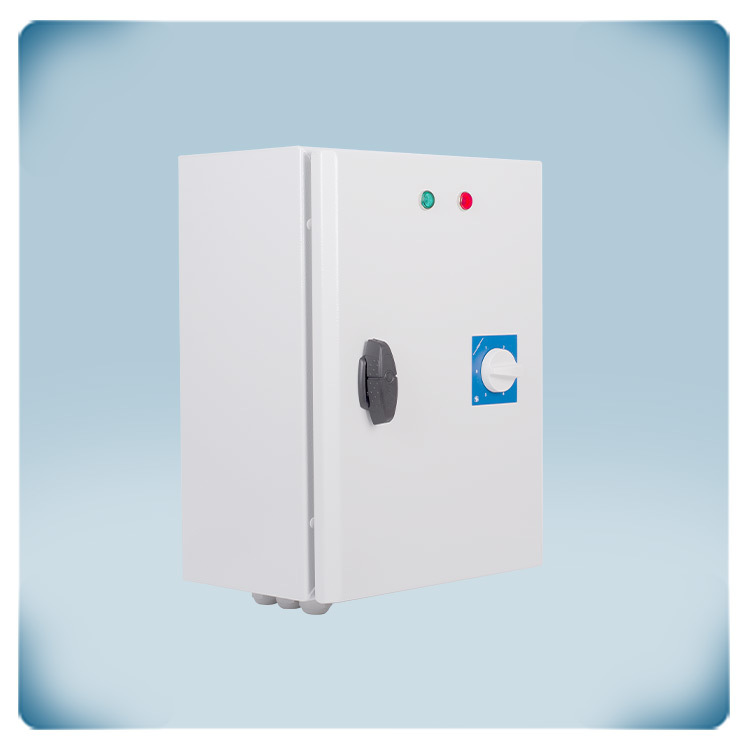

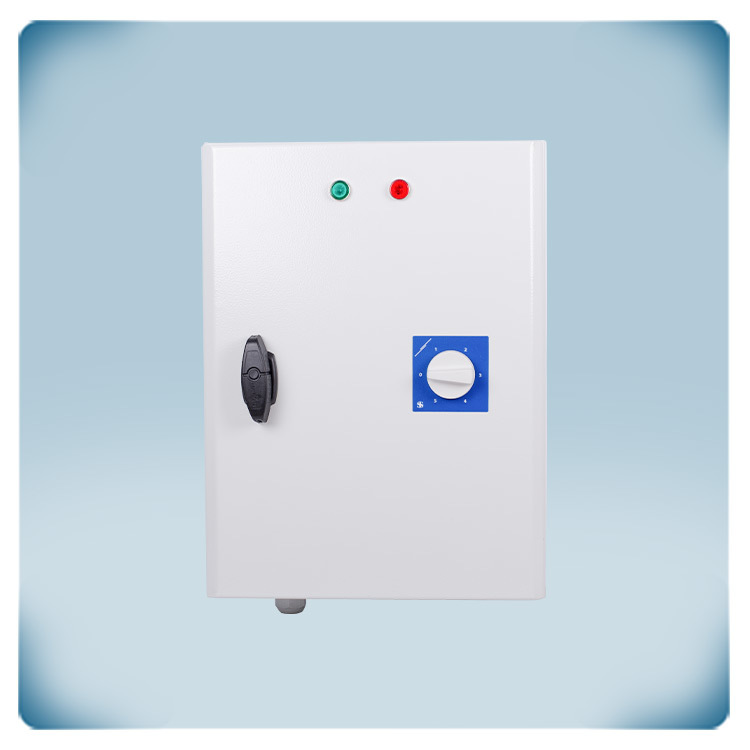

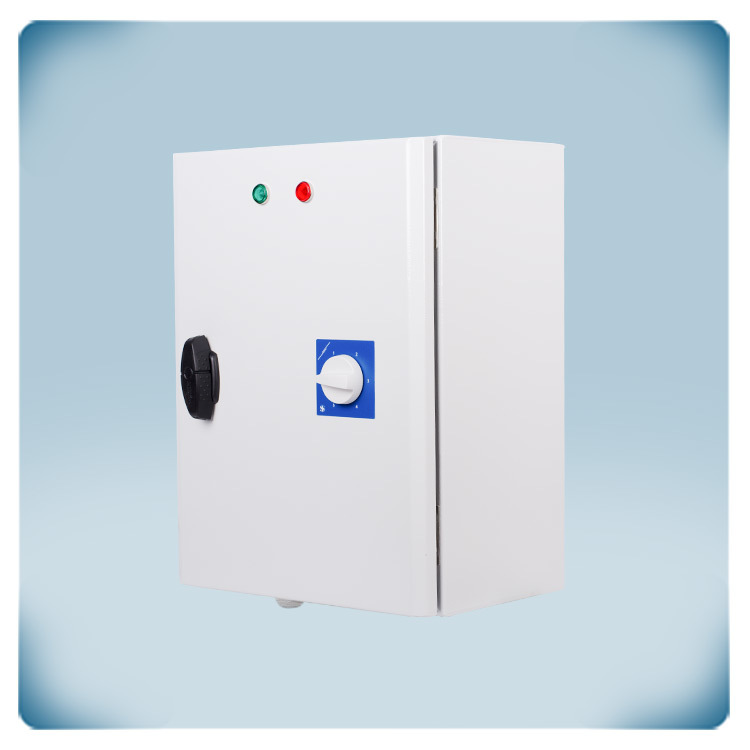

Le boîtier est fabriqué en acier de haute qualité. Ce matériau est très robuste et offre un bon niveau de protection contre les impacts. Il bénéficie d'un indice de protection IP54 contre la pénétration de poussière et d'eau. Ce variateur de vitesse de ventilateur peut être installé sur un mur ou un panneau à l'intérieur. Cependant, pour garantir un refroidissement et un fonctionnement efficaces du variateur de vitesse :
- Choisissez un lieu d'installation tempéré;
- Évitez la lumière directe du soleil et les zones à haute température;
- Assurez-vous que le boîtier en acier de haute qualité offre une protection appropriée contre les impacts, la poussière et l'eau;
- Utilisez le variateur pour des installations intérieures;
