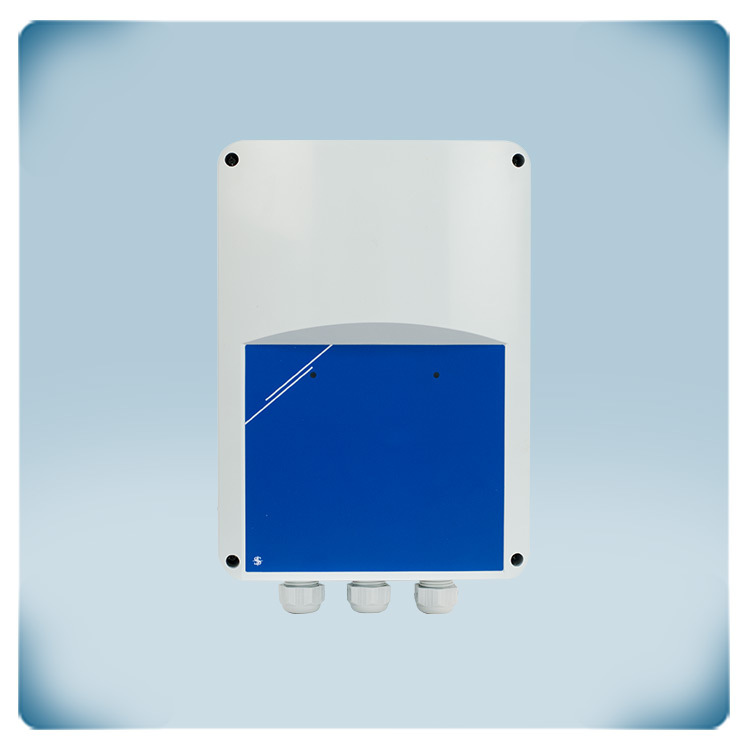

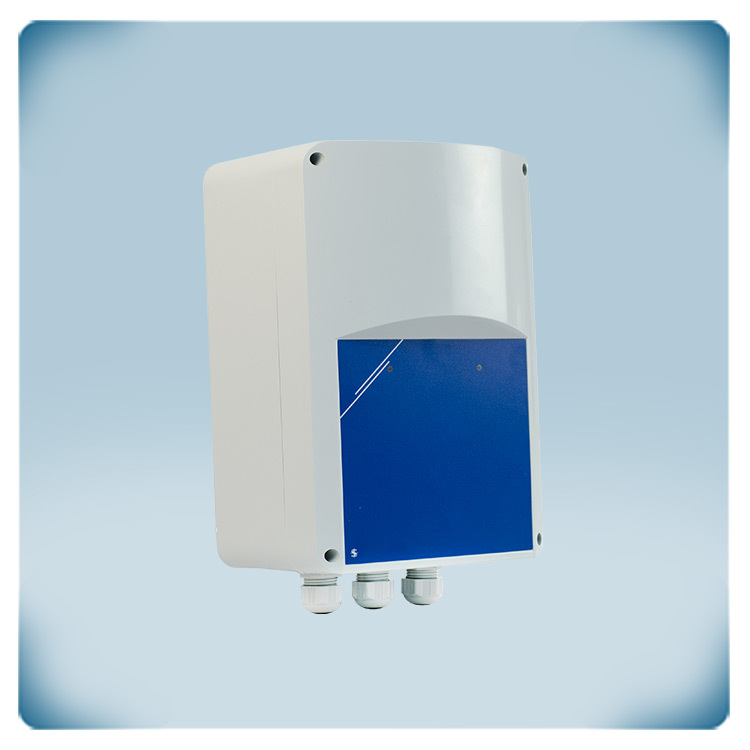

Variateur de vitesse à autotransformateur 1,5 A | entrée analogique
Description du produit
Variateur à transformateur avec entrée analogique 0-10 V. Il contrôle des moteurs monophasés. Le courant moteur maximum combiné est de 1,5 A. La tension d'alimentation est de 230 V AC.
La vitesse est régulée sur cinq niveaux en réduisant la tension du moteur grâce à la technologie de l'autotransformateur. Ces cinq niveaux sont sélectionnables à l'aide d'un signal de contrôle analogique (0-10 V) ou d'un potentiomètre externe. La tension de sortie parfaitement sinusoïdale assure un fonctionnement silencieux du moteur. La fonction de contrôle TK arrête le moteur en cas de surchauffe.

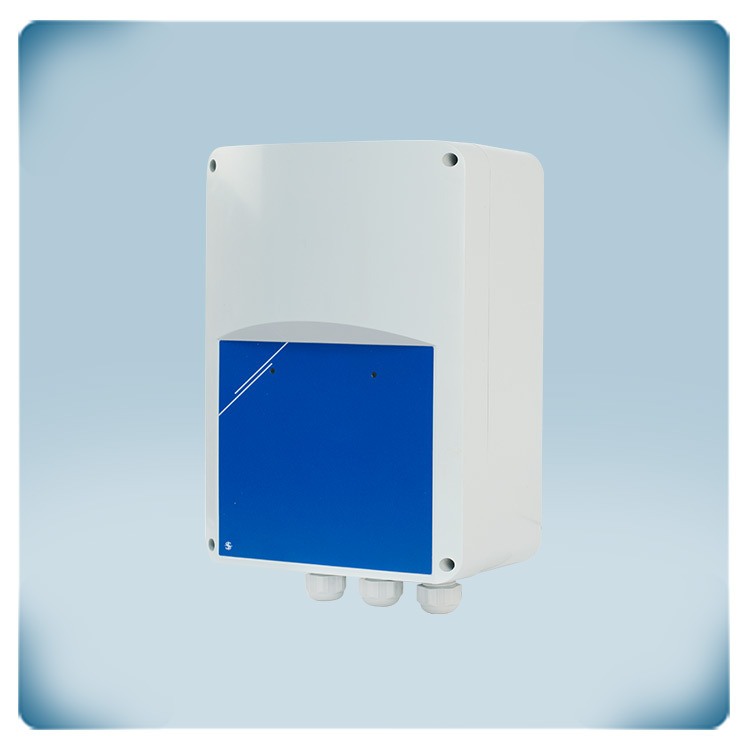

Le boîtier en plastique IP54 permet un montage en surface.
Spécifications et descriptions supplémentaires
Qu'est-ce qu'un variateur à transformateur ?
Un variateur à transformateur régule la vitesse du ventilateur par étapes en réduisant la tension du moteur. Cela se fait via des autotransformateurs. Cette technologie est très fiable et robuste. Elle génère une tension moteur de forme parfaitement sinusoïdale. Cette technologie garantit un fonctionnement silencieux du moteur et une durée de vie prolongée. Un revêtement d'imprégnation spécial réduit le bruit électrique des autotransformateurs.
Signal de commande 0-10 V

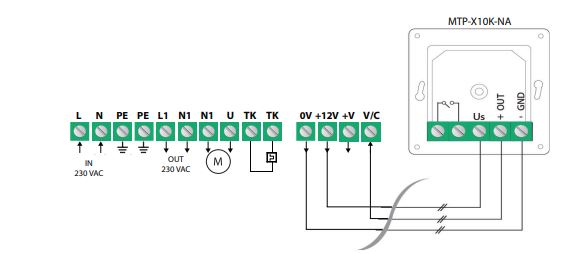

L'un des niveaux de vitesse de ventilation disponibles peut être sélectionné via le signal d'entrée 0-10 V. Par exemple, les capteurs de Sentera génèrent un tel signal de commande. Si aucun signal 0-10 V n'est disponible, un potentiomètre externe peut être connecté au régulateur STVS1. Le potentiomètre MTP-X10K-NA peut être connecté à l'alimentation 12 VDC du variateur STVS1.
Dans ce cas, un signal d'entrée de 2 V active le niveau de vitesse 1 (110 VAC vers le moteur), un signal d'entrée de 4 V active le niveau de vitesse 2 (140 VAC vers le moteur), et ainsi de suite.
Quelles sont les caractéristiques supplémentaires ?
Protection thermique du moteur
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les contacts TK mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactivera le moteur pour éviter de l'endommager. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du régulateur doivent être shuntées pour simuler une température moteur normale.
Ce variateur de vitesse peut surveiller les contacts thermiques du moteur (les contacts TK mesurent la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactivera le moteur pour éviter de l'endommager. Si le moteur n'est pas équipé de contacts TK, les deux bornes TK du régulateur doivent être shuntées pour simuler une température moteur normale.
Sortie numérique supplémentaire
Le variateur de vitesse STVS1 est équipé d'une sortie numérique supplémentaire qui utilise du 12 VDC pour son fonctionnement. Cette sortie signale l'activation des contacts thermiques qui protègent le moteur contre la surchauffe. Elle peut être utilisée pour connecter une lampe qui, selon les bornes connectées, s'allumera ou s'éteindra. Une solution plus avancée consisterait à la connecter à l'entrée numérique d'un système de gestion technique du bâtiment (GTC). Une telle solution peut notifier la surchauffe du moteur électrique et l'arrêt du ventilateur par des alarmes sonores et/ou lumineuses. Cette option est particulièrement pertinente pour les locaux où s'effectuent des travaux avec des mélanges d'air et des gaz dangereux.
Le variateur de vitesse STVS1 est équipé d'une sortie numérique supplémentaire qui utilise du 12 VDC pour son fonctionnement. Cette sortie signale l'activation des contacts thermiques qui protègent le moteur contre la surchauffe. Elle peut être utilisée pour connecter une lampe qui, selon les bornes connectées, s'allumera ou s'éteindra. Une solution plus avancée consisterait à la connecter à l'entrée numérique d'un système de gestion technique du bâtiment (GTC). Une telle solution peut notifier la surchauffe du moteur électrique et l'arrêt du ventilateur par des alarmes sonores et/ou lumineuses. Cette option est particulièrement pertinente pour les locaux où s'effectuent des travaux avec des mélanges d'air et des gaz dangereux.
Réinitialisation automatique après une coupure de courant
En cas de coupure de courant, ce régulateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement.
En cas de coupure de courant, ce régulateur se réinitialise automatiquement. Lorsque le courant est rétabli, le moteur redémarre automatiquement.
Sortie non régulée
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est activé. Elle peut être utilisée pour commander un indicateur de fonctionnement externe, un registre (clapet), etc. Cela signifie que lorsque le ventilateur est désactivé, le registre est fermé ou l'indicateur est éteint. Lorsque le ventilateur est actif, le registre est ouvert et le voyant indicateur est allumé.
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est activé. Elle peut être utilisée pour commander un indicateur de fonctionnement externe, un registre (clapet), etc. Cela signifie que lorsque le ventilateur est désactivé, le registre est fermé ou l'indicateur est éteint. Lorsque le ventilateur est actif, le registre est ouvert et le voyant indicateur est allumé.
Plus de cinq tensions de sortie disponibles
Bien que la série propose des paliers de tension de sortie de 110, 140, 170, 190 et 230 VAC, vous pouvez facilement modifier ces 5 tensions de sortie en changeant le câblage interne. En effet, le STVS1 dispose d'une tension de sortie de 80 VAC qui n'est pas connectée d'usine. Si vous en avez besoin, vous pouvez remplacer l'un des piquages déjà raccordés en déconnectant une borne d'usine pour la brancher sur ce piquage.
Bien que la série propose des paliers de tension de sortie de 110, 140, 170, 190 et 230 VAC, vous pouvez facilement modifier ces 5 tensions de sortie en changeant le câblage interne. En effet, le STVS1 dispose d'une tension de sortie de 80 VAC qui n'est pas connectée d'usine. Si vous en avez besoin, vous pouvez remplacer l'un des piquages déjà raccordés en déconnectant une borne d'usine pour la brancher sur ce piquage.
Pourquoi le boîtier est-il durable ?
Le boîtier est fabriqué en plastique r-ABS de haute qualité. Ce matériau est exceptionnellement résistant à la chaleur, très robuste et offre une bonne protection contre les chocs. De plus, afin de garantir la qualité de ses boîtiers et de protéger l'électronique de ses appareils, Sentera produit ses boîtiers en plastique dans sa propre usine. Le boîtier peut être monté en surface et offre une protection IP54 contre l'infiltration de saleté, de poussière et d'humidité.
