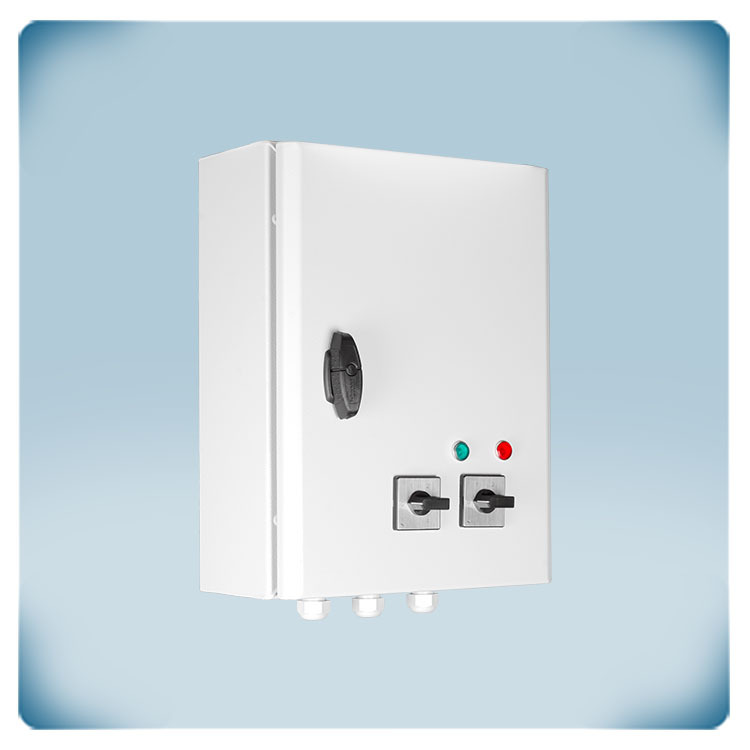

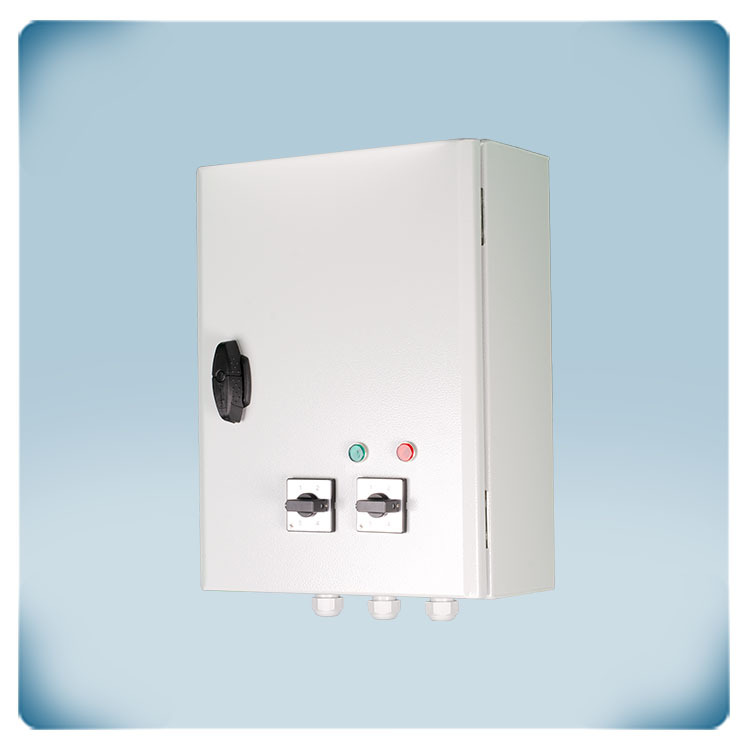

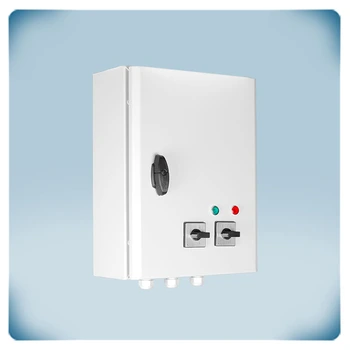

Variateur de vitesse à autotransformateur 10 A | bi-horaire | CT
Description du produit
Variateur à deux vitesses pour moteurs monophasés avec contact thermique (TK). Le courant moteur maximal (cumulé) est de 10 A. Le variateur possède deux commutateurs indépendants à 5 positions pour sélectionner les deux vitesses de ventilateur optimales. Lorsque le moteur est actif, les deux vitesses peuvent être commutées via une entrée à contact sec.

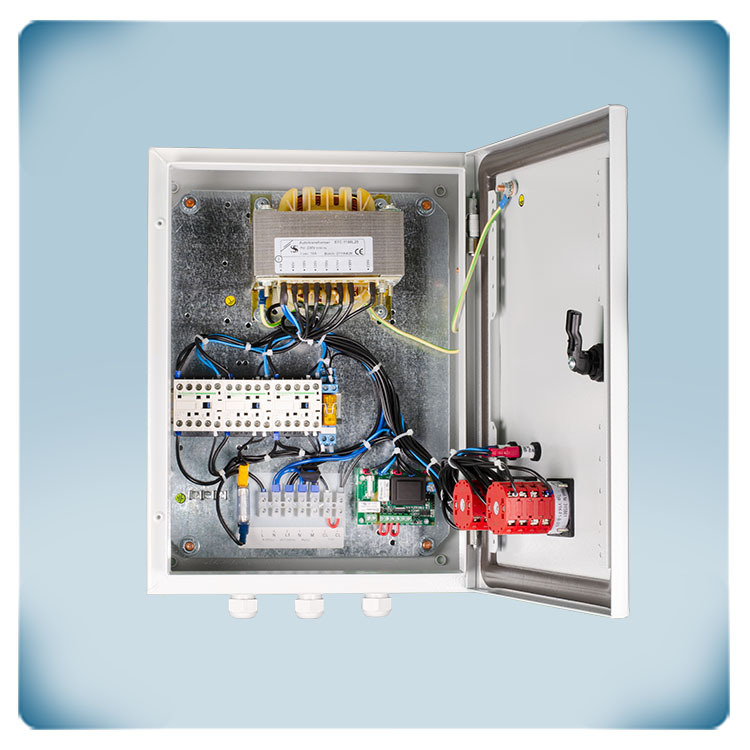

La fonction de surveillance TK arrête le moteur en cas de surchauffe. Le moteur redémarre automatiquement après une coupure de courant. Les sorties d’alarme et non régulées peuvent être utilisées dans l'objectif de contrôler des dispositifs externes afin de générer des avertissements ou de vérifier le fonctionnement normal. La vitesse du ventilateur est régulée par réduction de la tension moteur au moyen d’un autotransformateur. Cette technologie fournit une tension de sortie parfaitement sinusoïdale et garantit un fonctionnement silencieux du moteur.

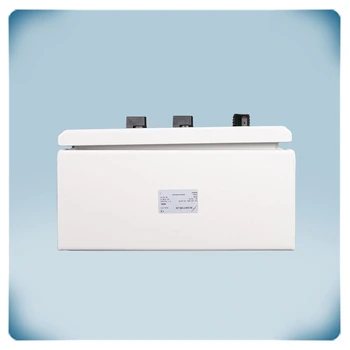

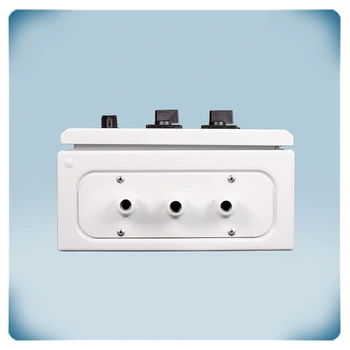

Le boîtier est conçu pour une installation en surface et bénéficie d'un indice de protection IP54 qui prévient de la poussière, des salissures et de l’humidité.
Spécifications et descriptions supplémentaires
Comment cela fonctionne-t-il ?

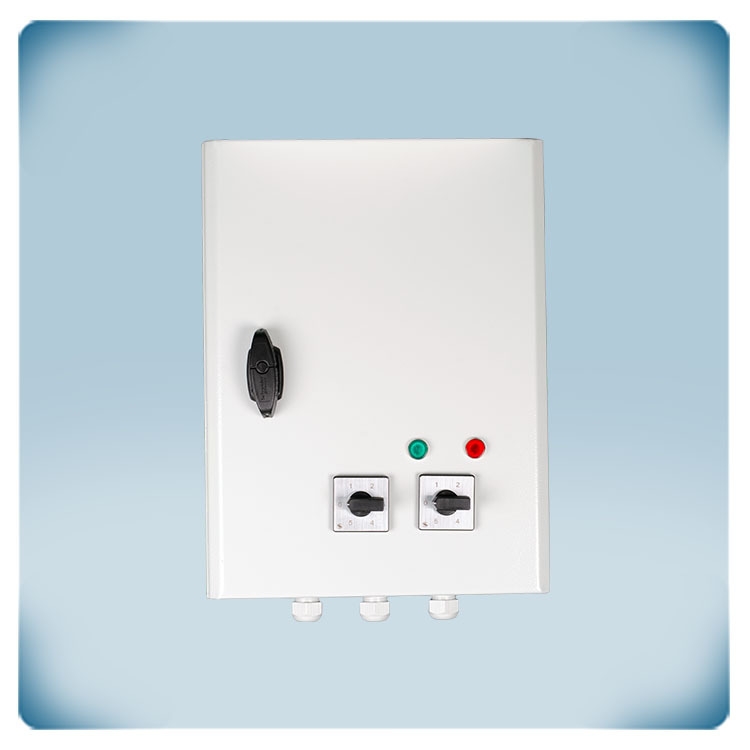

La série SC2A1 utilise deux commutateurs rotatifs à 5 positions séparés pour sélectionner deux vitesses de ventilateur optimales. Ces vitesses peuvent être choisies pour différents scénarios, tels qu'une vitesse élevée pendant la journée et une vitesse basse pendant la nuit.
Une entrée à contact sec est utilisée pour commuter entre les vitesses sélectionnées lorsque le moteur est actif. Par exemple, une horloge externe peut déclencher le passage à la vitesse élevée pendant la journée et à la vitesse basse pendant la nuit.
Quelles sont les caractéristiques additionnelles ?
Parmi les caractéristiques majeurs qui font des variateurs de la série SC2A1 une solution de choix pour une gestion performante et durable de votre ventilation sont les suivants :

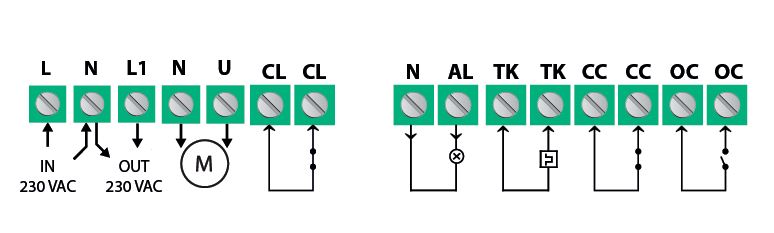

Contrôle Marche/Arrêt (ON/OFF) à distance
Le moteur du ventilateur peut être activé ou désactivé à distance à l'aide de deux entrées : normalement ouverte et normalement fermée. Lorsqu'un interrupteur à distance est connecté à l'entrée normalement ouverte, il peut activer ou désactiver le moteur. De même, un détecteur de fumée connecté à l'entrée normalement fermée désactivera le moteur en cas d'alerte de fumée. Cela offre une grande flexibilité pour contrôler le moteur du ventilateur à distance.
Le moteur du ventilateur peut être activé ou désactivé à distance à l'aide de deux entrées : normalement ouverte et normalement fermée. Lorsqu'un interrupteur à distance est connecté à l'entrée normalement ouverte, il peut activer ou désactiver le moteur. De même, un détecteur de fumée connecté à l'entrée normalement fermée désactivera le moteur en cas d'alerte de fumée. Cela offre une grande flexibilité pour contrôler le moteur du ventilateur à distance.
Sortie non régulée
Le variateur dispose d'une sortie non régulée supplémentaire (230 VAC) qui devient active lorsque le moteur est en fonctionnement. Cette sortie peut être utilisée pour contrôler des dispositifs externes, tels que des indicateurs de fonctionnement ou des registres. Par exemple, lorsque le moteur du ventilateur est désactivé, le registre peut être fermé, et lorsque le moteur du ventilateur est actif, le registre peut être ouvert.
Protection thermique du moteur
Le variateur peut surveiller les contacts thermiques du moteur (TK) qui mesurent la température dans les bobinages du moteur. Si le moteur surchauffe, la fonction de surveillance TK désactive le moteur pour éviter tout endommagement. Si le moteur ne dispose pas de contacts TK, les bornes TK du variateur doivent être shuntées pour simuler une température de moteur normale.
Sortie d'alarme
Une sortie d'alarme (230 VAC) est activée en cas de problèmes moteur, tels qu'une surchauffe. Cette sortie peut générer des alertes ou contrôler des indicateurs d'avertissement. Si le moteur surchauffe, la fonction de surveillance TK désactivera le moteur pour éviter d'autres dommages.
Réinitialisation automatique après une coupure de courant
En cas de coupure de courant, le variateur se réinitialisera automatiquement. Lorsque le courant est rétabli, le moteur du ventilateur redémarrera automatiquement. Cela garantit que le système continue de fonctionner de manière fluide après des interruptions de courant.
Pourquoi on dit que le boîtier est durable ?
Les boîtiers jouent un rôle clé dans la protection des composants intérieurs ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour garantir l'intégrité et la sécurité des éléments enfermés.
La série comporte des boîtiers en tôle d'acier conçus pour résister aux impacts mécaniques externes. Ils peuvent supporter des chocs accidentels, des collisions ou d'autres forces physiques sans compromettre leur structure ou les éléments à l'intérieur. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est plus élevé, assurant la protection des composants enfermés. Les boîtiers bénéficient d'une finition de peinture qui, en plus de son attrait esthétique, sert de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition de peinture aide à améliorer la durabilité et la longévité du boîtier. Le boîtier est certifié EN 62208 et conçu pour un montage en surface. Il bénéficie d'un indice de protection IP54, protégeant contre la pénétration de saleté, de poussière et d'humidité.
