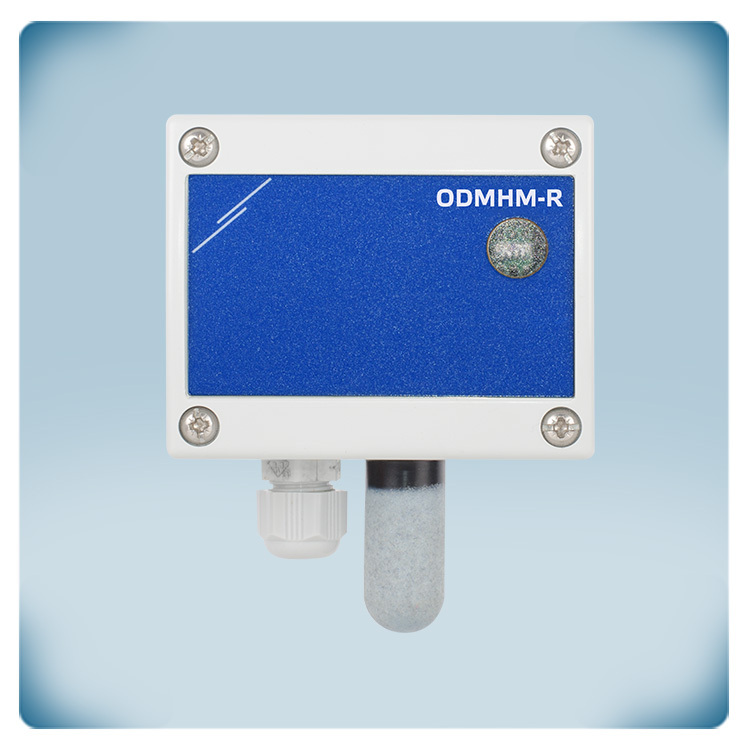

Transmetteur extérieur CO2 | Modbus RTU | anti-corrosion, PoM
Description du produit
Ce transmetteur dispose des fonctions suivantes - Mesure et Contrôle : Il mesure la température, l'humidité, le CO2 et la lumière ambiante avec des plages sélectionnables. Son capteur de lumière ambiante (avec des niveaux actif/veille réglables) assure la détection jour/nuit pour le contrôle de la ventilation. L'élément du capteur de CO2 est remplaçable pour un entretien facile.
Alimentation et Communication : Le transmetteur fonctionne sur 24 VCC PoM (Power over Modbus), ce qui veut dire qu'un seul connecteur RJ45 fournit à la fois l'alimentation et la communication Modbus RTU (RS485). Un chargeur d'amorçage intégré permet les mises à jour du micrologiciel.
Durabilité : Un revêtement spécial rend le capteur résistant à l'humidité et à l'ammoniac, le rendant hautement adapté aux environnements difficiles.
Spécifications et descriptions supplémentaires
Pourquoi la mesure du CO2 est-elle importante dans les environnements difficiles, et quels paramètres ce capteur mesure-t-il ?

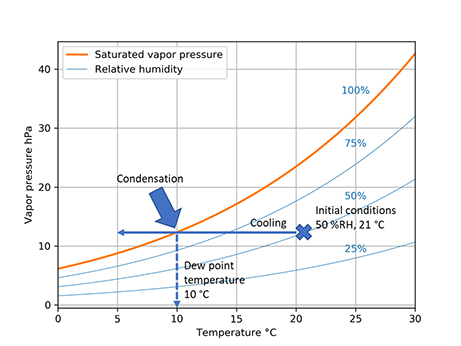

La mesure du CO2 dans des environnements difficiles ou à l'extérieur est essentielle pour une vaste gamme d'applications liées à l'industrie, la sécurité, la protection de l'environnement, la recherche climatique et la santé publique. Le choix des méthodes et des équipements de mesure peut varier en fonction des besoins et des conditions spécifiques de l'application. Les personnes et les animaux produisent du CO2 ou dioxyde de carbone en respirant. Cela rend la concentration de CO2 un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans de nombreuses applications, les capteurs de CO2 sont utilisés comme indicateur des besoins en ventilation. Ce transmetteur CVC mesure la température, l'humidité relative, le CO2 et le niveau de lumière ambiante. Sur la base de la température et de l'humidité, le point de rosée est calculé. Toutes les valeurs sont disponibles via la communication Modbus RTU.
Comment fonctionne la technologie NDIR dans la mesure du CO2 ?
La technologie NDIR ou Infrarouge non dispersif est utilisée pour mesurer le niveau de CO2. Cette technologie offre un faible coût de cycle de vie ainsi qu'un fonctionnement précis et stable à long terme.
Pourquoi le capteur n'a-t-il pas de sorties analogiques et comment les données sont-elles lues via Modbus ?
Ce capteur n'a pas de sorties analogiques, ce qui le rend plus simple et plus rentable. Toutes les valeurs mesurées sont disponibles via les registres d'entrée Modbus de ce capteur. La lecture des valeurs mesurées est possible via SenteraWeb — notre plateforme CVC en ligne, via le logiciel 3SModbus, via un système GTB ou via un autre dispositif maître Modbus. Le Modbus a de nombreux avantages. Parmi les plus importants, c'est que les signaux numériques sont moins sensibles aux interférences que les signaux analogiques et que des câbles plus longs peuvent être utilisés.
Comment l'alimentation et la communication du capteur sont-elles connectées, et qu'est-ce que le Power over Modbus (PoM) ?
Ce capteur peut être connecté avec un seul connecteur RJ45. Le Power over Modbus (PoM) fait référence à la connexion de la communication Modbus RTU et d'une alimentation 24 V CC via un seul câble UTP. La communication Modbus RTU rend toutes les valeurs mesurées disponibles. Pour faciliter le câblage, il est recommandable d'utiliser les alimentations Sentera 24 V CC avec connecteurs RJ45. Ces alimentations offrent une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC améliore la sécurité et la fiabilité de votre installation.
Quelles sont les options d'installation et de personnalisation du capteur ?
Ce capteur nécessite très peu de configuration. Une fois installé, il est presque directement prêt à l'emploi. La température et l'humidité relative sont fréquemment spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes pendant l'installation. Les autres paramètres par défaut sont susceptibles de convenir à la plupart des applications. Si nécessaire, ils peuvent être ajustés en utilisant les registres Modbus respectifs. Le plan des registres Modbus fournit un aperçu complet de tous les paramètres ajustables. La plage de température, la plage d'humidité relative ou la plage de CO2, par exemple, peuvent être ajustées via Modbus RTU.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
Quelles sont les caractéristiques de protection du boîtier du capteur, et comment est-il protégé contre les conditions extérieures ?
Les composants électroniques et le PCB de ce transmetteur CO2 ont été traités avec un revêtement pour assurer une protection supplémentaire contre l'humidité. Par conséquent, le capteur est idéal pour les applications agricoles ou les applications nécessitant une forte humidité. Dans notre usine, chaque capteur est calibré et testé. Dans le cas peu probable où l’élément capteur de CO₂ tomberait en panne, ce module porrait bien être remplacé. On utilise des éléments de capteur et des composants de haute qualité. Cela assure la stabilité à long terme et la précision du transmetteur CVC. Le boîtier est résistant à la poussière et à l'humidité selon les normes IP65. Il doit être protégé de la lumière directe du soleil afin de garantir des performances optimales.
