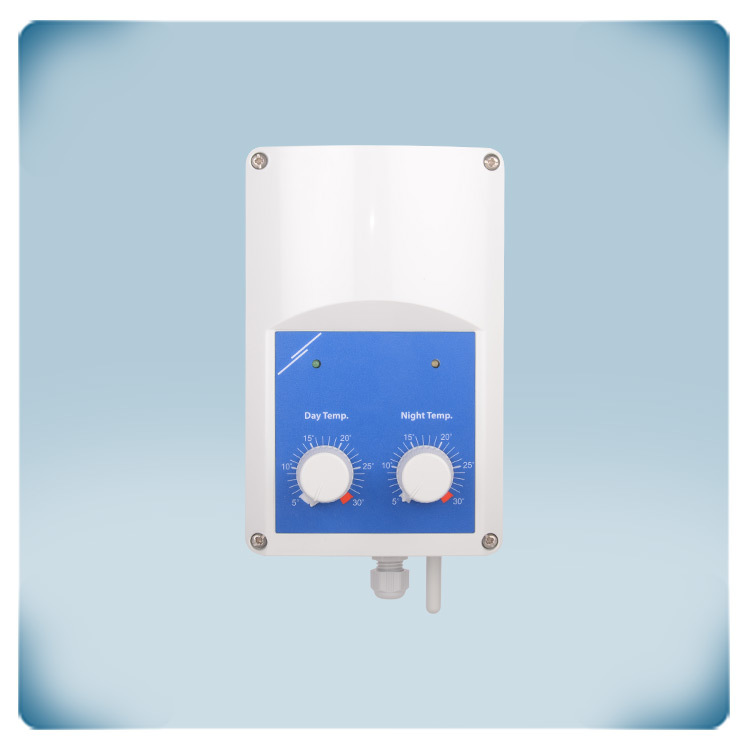

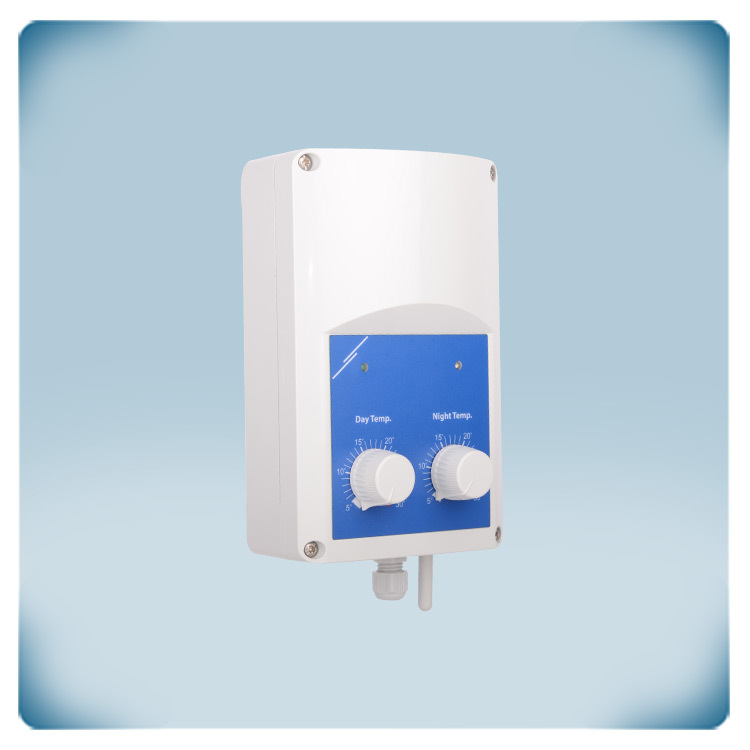

Régulateur pour chauffage électrique | sonde PT500
Description du produit

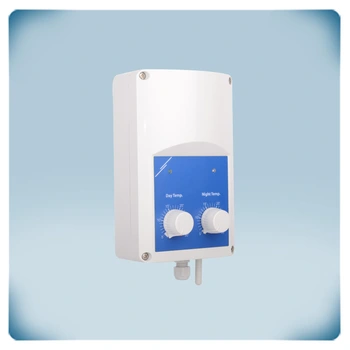

C'est un régulateur de batterie électrique de chauffe, conçu dans l'objectif de gérer les systèmes monophasés 230 VCA et biphasés 400 VCA.

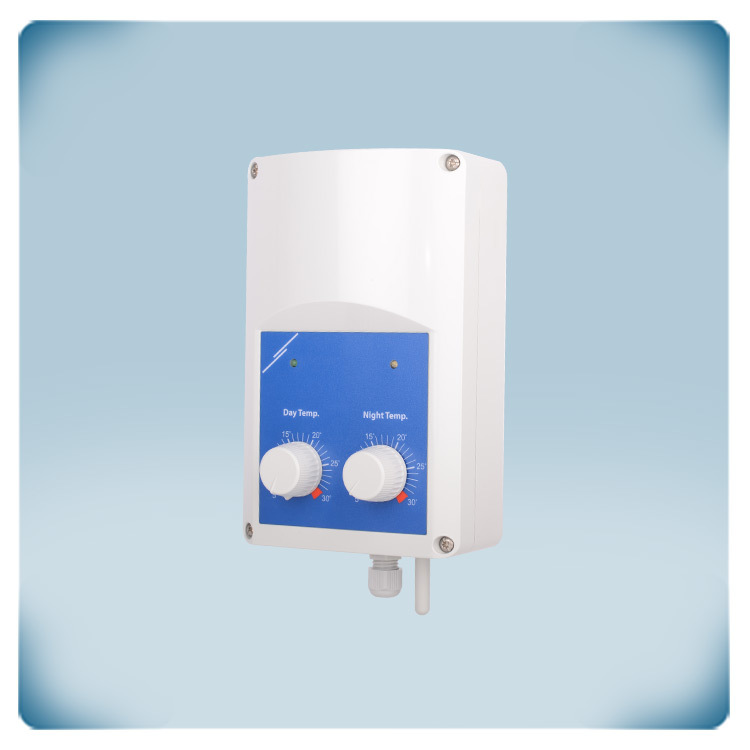

Grâce à une régulation proportionnelle au temps via la technologie TRIAC, ce régulateur assure une modulation précise des éléments chauffants. La température ambiante est surveillée à l'aide de la sonde de température PT500 intégrée, tandis que les températures de jour et de nuit sont réglables via deux potentiomètres intégrés.
Un potentiomètre externe peut être raccordé pour permettre le réglage à distance de la consigne. Le régulateur dispose d'entrées numériques pour la commutation Marche/Arrêt (ON/OFF) à distance et la transition fluide entre les points de consigne de température jour et nuit.
Le régulateur est capable de supporter une charge résistive maximale de 3,2 kW pour les configurations monophasées et de 6 kW pour les systèmes biphasés.
Spécifications et descriptions supplémentaires
Quelles sont les caractéristiques supplémentaires ?
Les batteries électriques de chauffe convertissent l'électricité en air chaud. Cet air chaud peut être utilisé afin de chauffer une pièce ou un bâtiment. Les régulateurs AH2C1-6 -500 utilisent une régulation proportionnelle au temps (technologie TRIAC) pour contrôler l'élément ou les éléments chauffants. La température de jour et de nuit souhaitée peut être ajustée via deux potentiomètres en façade. Le régime jour ou nuit peut être sélectionné via une entrée numérique. S'il est nécessaire, un potentiomètre externe peut être utilisé pour régler le point de consigne de température à distance.
Sonde de température intégrée
Ce régulateur est bien équipé d'une sonde de température PT500 intégrée pour pouvoir mesurer la température ambiante.
Puissance de chauffe supplémentaire
Des batteries électriques de chauffe jusqu'à 3,2 kW (230 VAC) ou jusqu'à 6 kW (400 VAC) peuvent être contrôlées. Si nécessaire, une puissance de chauffe supplémentaire peut être raccordée via un module d'extension. Le module d'extension ou esclave peut être raccordé via la sortie (0-10 V ou 0-20 mA). Les batteries de chauffe supplémentaires sont contrôlées de manière synchrone.
Contrôle Modbus ou manuel

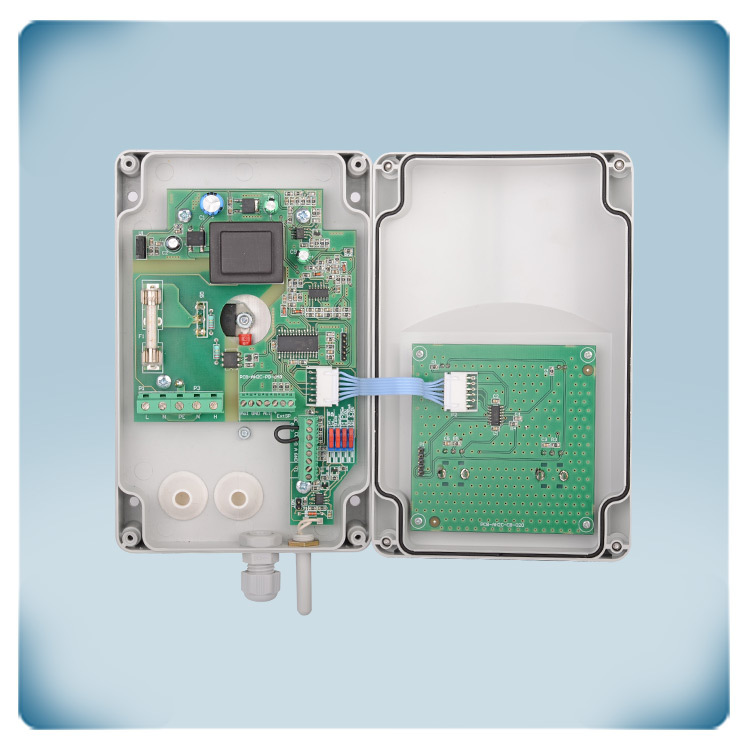

L'AH2C1-6 -500 peut fonctionner à la fois comme dispositif Maître et Esclave. Les modes Maître et Esclave sont sélectionnés via le registre de maintien Modbus 13 ou, si vous préférez un contrôle manuel, via les commutateurs DIP.
Comment utiliser l'AH2C1-6-500 en mode maître ou esclave ?
Que vous optiez pour la communication Modbus ou que vous préfériez la simplicité des commutateurs DIP, le régulateur s'adapte au mode choisi via le registre de maintien Modbus 13 ou la configuration des commutateurs DIP. L'AH2C1-6 -500 peut être utilisé comme régulateur maître ou bien comme unité d'extension (esclave).
En mode Maître, il dispose d'options de contrôle supplémentaires, notamment :
▪ Marche/Arrêt (ON/OFF) à distance : Il est bien possible de raccorder un interrupteur externe pour mettre le régulateur en marche ou à l'arrêt à distance.
▪ Horloge / minuterie externe : A part desx deux potentiomètres intégrés jour et nuit pour la sélection du point de consigne, le régulateur AH2C1-6 -500 offre la possibilité de raccorder une minuterie ou une horloge externe pour commuter entre les potentiomètres jour et nuit (désactivation de l'un et activation de l'autre).
▪ Potentiomètre externe : À l'exception des deux potentiomètres intégrés jour et nuit pour la sélection du point de consigne, l'AH2C1 offre la possibilité de raccorder un potentiomètre externe pour la sélection du point de consigne à distance (5—30 °C) au cas où l'AH2C1-6 -500 est monté dans une pièce et que vous devez le contrôler depuis une autre.

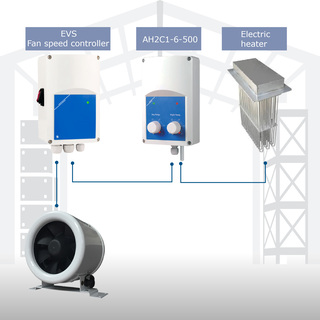

▪ Sortie analogique : La sortie analogique répète la sortie PWM de la batterie de chauffe, c'est-à-dire qu'une sortie PWM de 70 % est convertie en un signal de sortie analogique de 7 VDC, une sortie PWM de 80 % est convertie en un signal de sortie analogique de 8 VDC, etc. Elle peut être utilisée afin de contrôler un ventilateur ou un dispositif esclave afin d'augmenter la puissance de sortie.
En mode Esclave, la sonde de température PT500 intégrée devient redondante et l'AH2C1-6 -500 dispose toujours de deux options supplémentaires :
▪ Marche/Arrêt (ON/OFF) à distance : Il est possible de raccorder un interrupteur externe pour mettre le régulateur en marche ou à l'arrêt à distance.
▪ Entrée analogique : La sortie PWM de la batterie de chauffe suit le signal d'entrée analogique.
Qu'est-ce qui rend le boîtier fiable ?

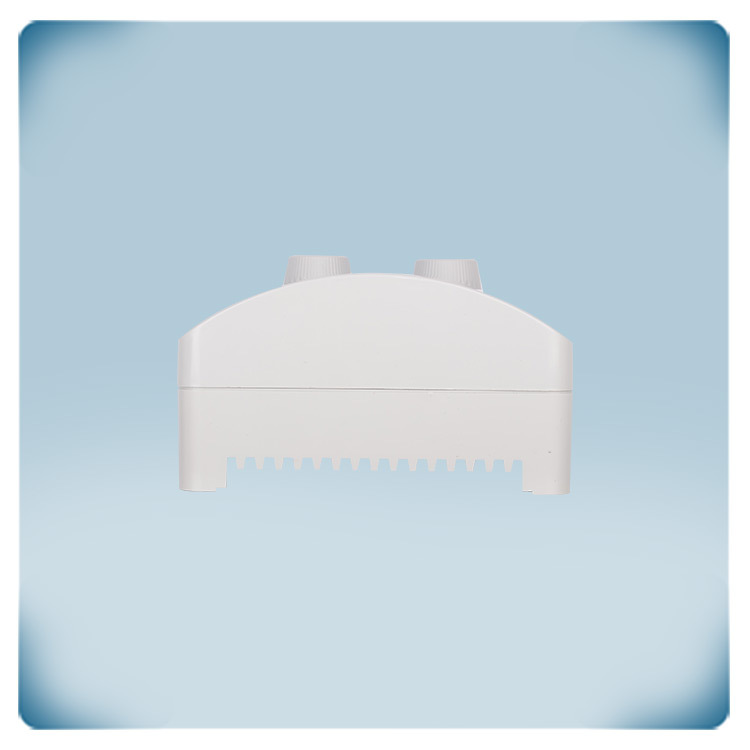

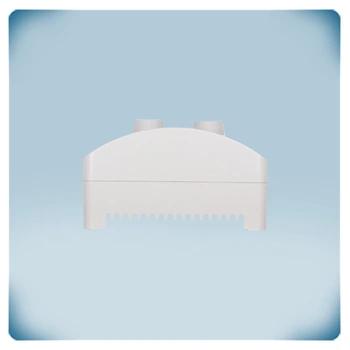

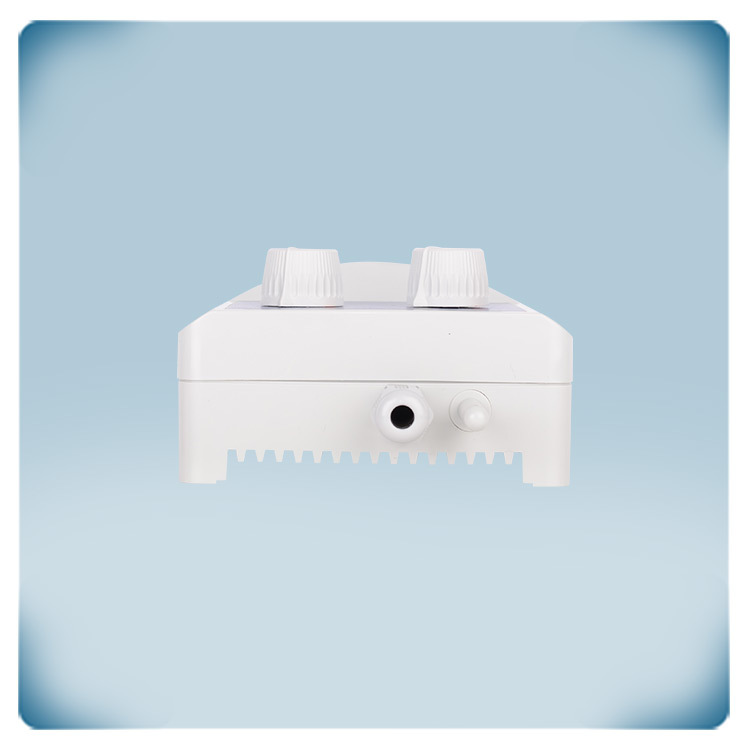

Le boîtier du régulateur est fabriqué en plastique r-ABS VO (UL94) de haute qualité dans l'usine de Sentera. Ce matériau est ignifuge, extrêmement robuste et offre une bonne protection contre les chocs. Il bénéficie d'un indice de protection IP54 contre la pénétration d'humidité et de poussière.
