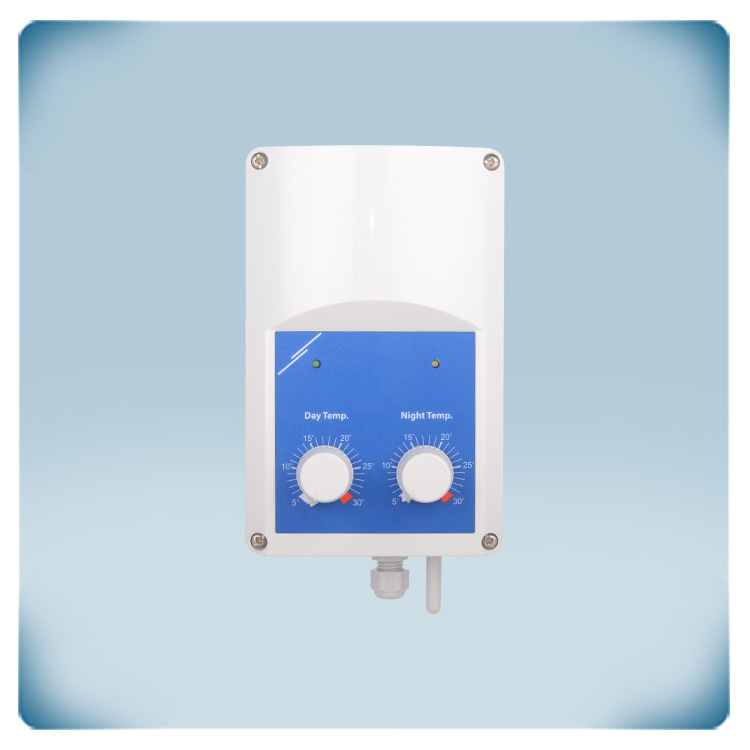

Регулятор електричного нагрівача з температурним датчиком
Опис продукту
Це електричний контролер нагрівальних елементів, який може керувати як однофазними системами 230 VAC, так і двофазними системами 400 VAC.
Використовуючи пропорційне керування в часі за допомогою технології TRIAC, цей контролер забезпечує точну модуляцію нагрівальних елементів. Температура навколишнього середовища контролюється за допомогою вбудованого температурного датчика PT500, а денна і нічна температура регулюється за допомогою двох вбудованих потенціометрів.
Можна підключити зовнішній потенціометр для дистанційного регулювання заданих значень. Контролер має цифрові входи для дистанційного увімкнення/вимкнення та плавного переходу між денними та нічними температурними налаштуваннями.
Контролер здатний управляти максимальним резистивним навантаженням 3,2 кВт для однофазних конфігурацій і 6 кВт для двофазних систем.
Додаткові характеристики та опис
Які додаткові функції?

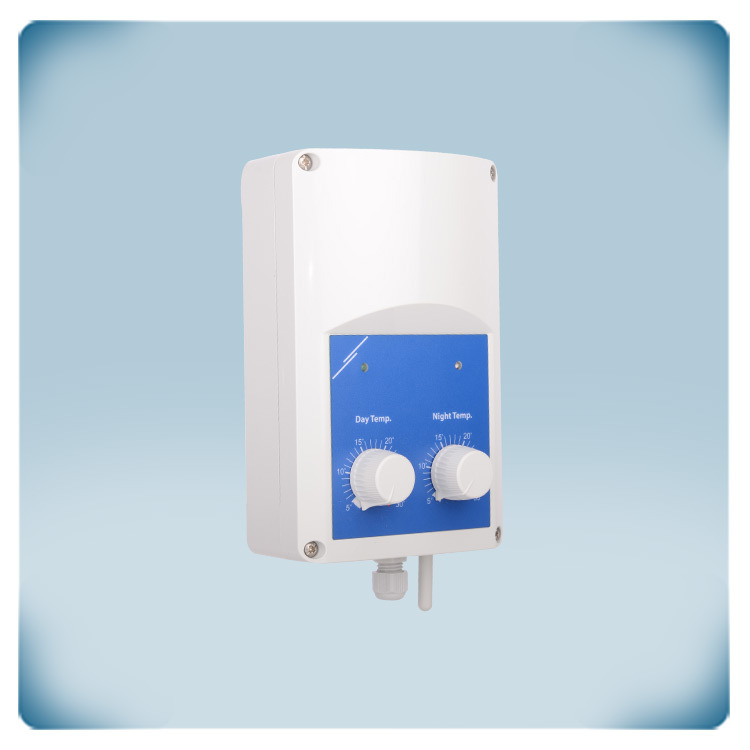

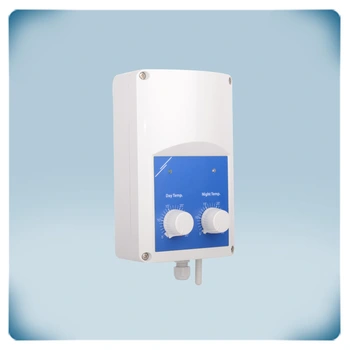

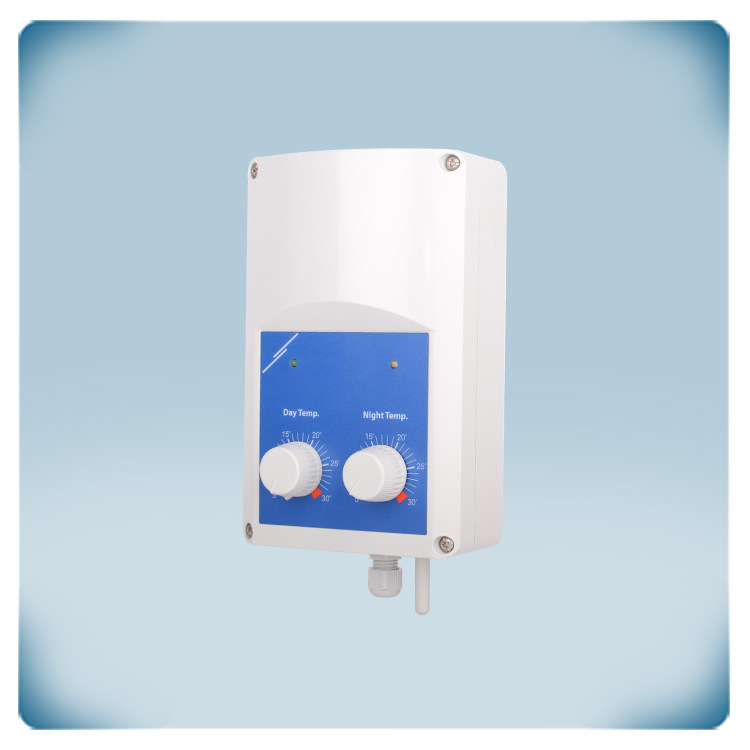

Електричні нагрівальні елементи перетворюють електроенергію в теплоту. Тепле повітря можна використовувати для обігріву приміщення або будівлі. Контролери AH2C1-6-500 використовують часово-пропорційне керування (технологія TRIAC) для регуляції роботи нагрівального елемента. За допомогою двох потенціометрів на передній кришці можна налаштувати необхідну денну та нічну температуру. За допомогою цифрового входу можна вибрати денний або нічний режим. За необхідності можна використовувати зовнішній потенціометр для дистанційного налаштування заданої температури.
Вбудований температурний датчик
Цей контролер має вбудований температурний датчик PT500 для вимірювання температури навколишнього середовища.
Додаткова потужність нагріву
Можна керувати електричними нагрівачами потужністю до 3,2 кВт (230 VAC) або до 6 кВт (400 VAC). При необхідності можна підключити додаткову потужність нагріву за допомогою модуля розширення. Розширювальний або допоміжний модуль можна підключити через вихід (0-10 В або 0-20 мА). Додатково підключені нагрівачі керуються синхронно.
Електричні нагрівальні елементи перетворюють електроенергію в теплоту. Тепле повітря можна використовувати для обігріву приміщення або будівлі. Контролери AH2C1-6-500 використовують часово-пропорційне керування (технологія TRIAC) для регуляції роботи нагрівального елемента. За допомогою двох потенціометрів на передній кришці можна налаштувати необхідну денну та нічну температуру. За допомогою цифрового входу можна вибрати денний або нічний режим. За необхідності можна використовувати зовнішній потенціометр для дистанційного налаштування заданої температури.
Вбудований температурний датчик
Цей контролер має вбудований температурний датчик PT500 для вимірювання температури навколишнього середовища.
Додаткова потужність нагріву
Можна керувати електричними нагрівачами потужністю до 3,2 кВт (230 VAC) або до 6 кВт (400 VAC). При необхідності можна підключити додаткову потужність нагріву за допомогою модуля розширення. Розширювальний або допоміжний модуль можна підключити через вихід (0-10 В або 0-20 мА). Додатково підключені нагрівачі керуються синхронно.
Як AH2C1 керує нагрівачем?

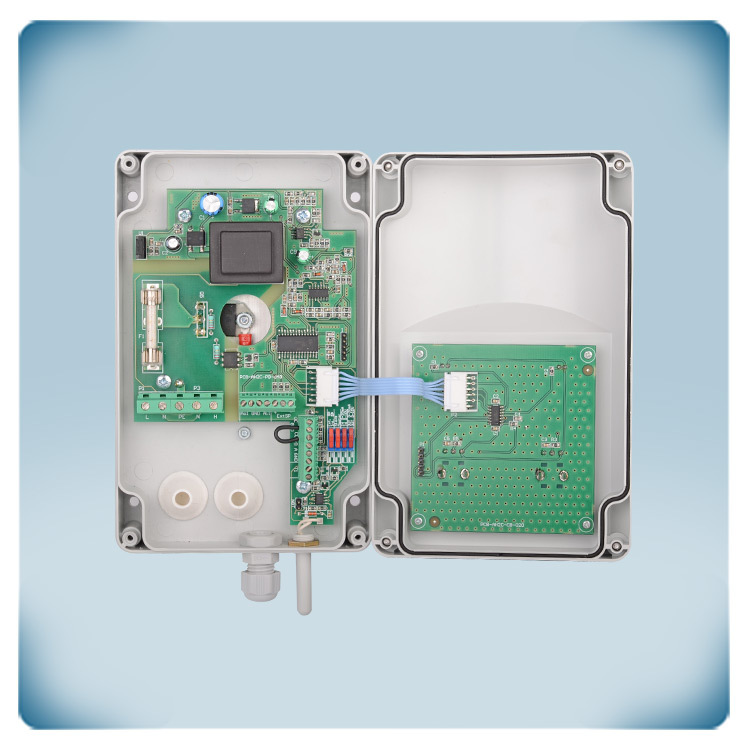

AH2C1-6-500 може працювати як в режимі ведучого, так і в режимі веденого пристрою. Режими Master і Slave обираються за допомогою регістра Modbus 13 або, якщо ви віддаєте перевагу ручному управлінню, за допомогою DIP-перемикачів.
AH2C1-6-500 може працювати як в режимі ведучого, так і в режимі веденого пристрою. Режими Master і Slave обираються за допомогою регістра Modbus 13 або, якщо ви віддаєте перевагу ручному управлінню, за допомогою DIP-перемикачів.
Як можна використовувати AH2C1-6-500 в різних режимах?
Не залежно від того, чи ви обираєте зв'язок через Modbus, чи віддаєте перевагу простоті DIP-перемикачів, контролер адаптується до обраного вами режиму за допомогою holding регістра Modbus 13 або конфігурації DIP-перемикачів. AH2C1-6-500 може використовуватися як головний контролер або як модуль розширення (slave).
Не залежно від того, чи ви обираєте зв'язок через Modbus, чи віддаєте перевагу простоті DIP-перемикачів, контролер адаптується до обраного вами режиму за допомогою holding регістра Modbus 13 або конфігурації DIP-перемикачів. AH2C1-6-500 може використовуватися як головний контролер або як модуль розширення (slave).
У режимі Master він має додаткові можливості керування, а саме:
- Дистанційне ввімкнення/вимкнення: ви можете підключити зовнішній перемикач, щоб вмикати та вимикати контролер на відстані.
- Зовнішній таймер / годинник: крім двох вбудованих денних і нічних потенціометрів для вибору налаштувань, AH2C1-6-500 має можливість підключення зовнішнього таймера або годинника для перемикання між денним і нічним потенціометрами (відключення одного і включення іншого).
- Зовнішній потенціометр: крім двох вбудованих денних і нічних потенціометрів для вибору заданого значення, AH2C1 має можливість підключення зовнішнього потенціометра для дистанційного вибору заданого значення (5-30 °C) у випадку, якщо AH2C1-6 -500 встановлений в одному приміщенні, а керувати ним потрібно з іншого.

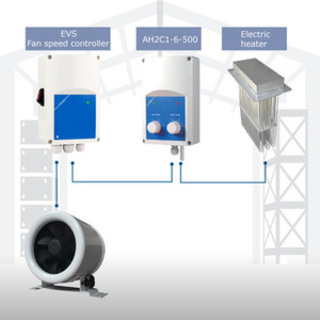

- Аналоговий вихід: цей вихід повторює ШІМ-вихід нагрівача, тобто 70 % ШІМ-виходу перетворюється на аналоговий вихідний сигнал 7 VDC, 80 % ШІМ перетворюється на аналоговий вихідний сигнал 8 VDC тощо. Його можна використовувати для керування вентилятором або підпорядкованим пристроєм для збільшення вихідної потужності.
У режимі Slave вбудований температурний датчик PT500 не використовується, а AH2C1-6 -500 все ще має дві додаткові опції:
- Дистанційне ввімкнення / вимкнення: ви можете підключити зовнішній перемикач, щоб вмикати та вимикати контролер на відстані.
- Аналоговий вхід: ШІМ-вихід нагрівача слідує за аналоговим вхідним сигналом.
Що робить корпус надійним?
Корпус контролера виготовляється з високоякісного пластику r-ABS VO (UL94) на нашому власному заводі. Цей матеріал є вогнестійким, надзвичайно міцним і забезпечує хороший захист від ударів. Він має ступінь захисту IP54 від проникнення вологи та бруду.
Корпус контролера виготовляється з високоякісного пластику r-ABS VO (UL94) на нашому власному заводі. Цей матеріал є вогнестійким, надзвичайно міцним і забезпечує хороший захист від ударів. Він має ступінь захисту IP54 від проникнення вологи та бруду.
