Déclaration CE
Capteur de CO2 | montage mural | indicateurs LED | 24 V AC - V DC
Description du produit
Capteur pour détecter la température, l'humidité relative, le CO2 et le niveau de lumière ambiante dans les systèmes de CVC. La tension d'alimentation est de 24 V CA ou 24 V CC. Les indicateurs LED vert, jaune et rouge indiquent le niveau de CO2.
Les valeurs mesurées sont transmises via la communication Modbus RTU et trois sorties analogiques. Le type de sortie est réglé par défaut à 0-10 volts, mais différents types de sortie sont disponibles.
En utilisant la détection de lumière ambiante, le système de ventilation peut être contrôlé en fonction de l'occupation de la pièce.
Tous les paramètres peuvent être ajustés via la communication Modbus RTU. Les niveaux de lumière des LED utilisées pour l'indication d'état peuvent être réglés.
Ce capteur de dioxyde de carbone est couramment utilisé pour surveiller les niveaux de CO2 dans les écoles, les bureaux, les restaurants, entre autres.
Spécifications et descriptions supplémentaires
L'apport de l'air frais est-il suffisant pour la qualité de l'air ambiant ?
Lorsque les gens respirent, ils émettent du CO2 ou dioxyde de carbone. Par conséquent, la concentration de CO2 est un bon indicateur du niveau d'occupation et d'activité d'un espace. Plus le niveau d'occupation ou d'activité est élevé, plus l'apport d'air frais est nécessaire pour maintenir une bonne qualité de l'air intérieur. C'est pourquoi les capteurs de CO2 sont utilisés comme indicateurs des besoins de ventilation dans de nombreuses applications. Ce capteur mesure la température, l'humidité relative et la luminosité ambiante en plus du CO2. Les trois sorties analogiques et la communication Modbus RTU permettent d'accéder à la température, à l'humidité relative et au niveau de CO2 mesurés. La communication Modbus RTU permet d'accéder au point de rosée et au niveau de lumière ambiante.
Comment les trois sorties analogiques transmettent-elles les valeurs mesurées ?
Ce capteur possède trois sorties analogiques de 0 à 10 volts. Chacune d'entre elles transmet une des valeurs mesurées. Par exemple, par défaut, la sortie 1 transmet 0 volt à 0 °C et 10 volts à 50 °C. Chaque valeur de sortie varie proportionnellement en fonction de la température, de l'humidité ou de la concentration de CO2 mesurées. La température mesurée est disponible via la sortie 1, l'humidité relative via la sortie 2 et la concentration de CO2 via la sortie 3. Par défaut, le type de sortie est 0-10 Volt. D'autres types de sortie peuvent être sélectionnés via les registres de maintien Modbus.
Ce capteur possède trois sorties analogiques de 0 à 10 volts. Chacune d'entre elles transmet une des valeurs mesurées. Par exemple, par défaut, la sortie 1 transmet 0 volt à 0 °C et 10 volts à 50 °C. Chaque valeur de sortie varie proportionnellement en fonction de la température, de l'humidité ou de la concentration de CO2 mesurées. La température mesurée est disponible via la sortie 1, l'humidité relative via la sortie 2 et la concentration de CO2 via la sortie 3. Par défaut, le type de sortie est 0-10 Volt. D'autres types de sortie peuvent être sélectionnés via les registres de maintien Modbus.
Comment le capteur fournit-il une indication visuelle des valeurs mesurées ?
Ce transmetteur HVAC offre une indication visuelle claire du niveau de CO2 grâce aux LED verte, jaune et rouge. Le voyant vert indique que le niveau de CO2 se situe dans la plage de valeurs - l'apport d'air frais est suffisant. Lorsque le niveau de CO2 entre dans la plage d'alerte, la LED jaune s'allume. Le rouge signifie : CO2 hors plage ou apport d'air frais insuffisant. Les plages peuvent être ajustées via les registres de maintien Modbus. Les indicateurs LED peuvent visualiser l'état de l'une des trois valeurs mesurées, par défaut le CO2.
Pourquoi une connexion à 3 fils est-elle nécessaire et quels sont les avantages des bornes à cage à ressort ?
Les borniers à cage réduisent le temps de câblage et d'installation. Ils éliminent la nécessité d'une maintenance de routine et garantissent un contact fiable pour les fils pleins ou torsadés. Ce capteur peut être alimenté en 24 V DC ou en 24 V AC. Il est prévu pour une connexion à 3 fils. La masse de la sortie (GND) est reliée en interne à la masse de la tension d'alimentation (V-). Veillez à ne pas connecter cette masse commune à d'autres appareils alimentés par une tension continue.
Quelle est la technologie de l'élément capteur photoacoustique et comment fonctionne la logique d'auto-étalonnage ABC ?
Les capteurs photoacoustiques sont très sensibles et spécifiques, ce qui les rend utiles pour la détection de divers gaz, tels que les polluants, les gaz à l'état de traces et les composés organiques volatils. L'utilisation de longueurs d'onde infrarouges spécifiques correspondant aux lignes d'absorption du CO2 permet de minimiser les interférences dues à d'autres gaz. L'algorithme d'auto-calibrage de la logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chutent en dehors des conditions ambiantes (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui se produit généralement pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu dans des conditions où il a été exposé à des niveaux de référence ambiants d'air à 400 ppm ± 10 ppm de CO2.
Les capteurs photoacoustiques sont très sensibles et spécifiques, ce qui les rend utiles pour la détection de divers gaz, tels que les polluants, les gaz à l'état de traces et les composés organiques volatils. L'utilisation de longueurs d'onde infrarouges spécifiques correspondant aux lignes d'absorption du CO2 permet de minimiser les interférences dues à d'autres gaz. L'algorithme d'auto-calibrage de la logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chutent en dehors des conditions ambiantes (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui se produit généralement pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu dans des conditions où il a été exposé à des niveaux de référence ambiants d'air à 400 ppm ± 10 ppm de CO2.
Comment Monter le Capteur à l'Intérieur et Que Considérer pour une Performance Optimale ?

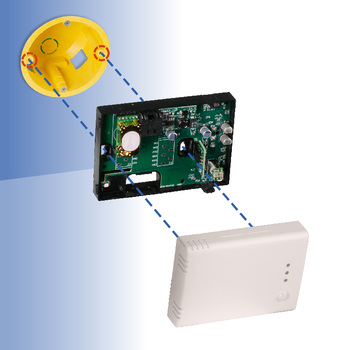

Ce capteur peut être installé à l'intérieur sur un mur ou sur une surface. Les trous de montage sont adaptés aux boîtiers d'encastrement muraux européens standard. Le capteur peut être fixé au boîtier d'encastrement mural avec deux vis. Le boîtier du capteur couvrira entièrement le boîtier d'encastrement mural. Pour garantir une performance optimale, le capteur doit être protégé de la lumière directe du soleil.
Caractéristiques de Conception et de Protection du Boîtier du Capteur ?
Le boîtier est conçu pour une utilisation en intérieur. Il offre une protection IP30 contre la pénétration de la poussière et de l'humidité. Le boîtier est exceptionnellement solide grâce à l'utilisation de plastique r-ABS de haute qualité. Grâce à son design contemporain et moderne, ce capteur peut être utilisé dans la plupart des styles d'intérieur.
