Moteur CA 1,5 A | contrôle 0-10 V | surveillance CT

Personne n'a encore commenté ce produit, soyez le premier (voir ci-dessous), nous apprécions votre avis !
Code article FS-R-000006
Stock actuel 3 Unité
Temps d'avance d'usine 4 Semaine(s)

Description de la solution

Contrôle de la vitesse du ventilateur par signal 0-10 Volt pour ventilateurs avec moteur CA monophasé, équipé de contacts thermiques. Le courant maximal du moteur est de 1,5 A. La tension d'alimentation est comprise entre 115 et 230 VAC. La vitesse du ventilateur CA peut être ajustée via un signal de commande analogique. Le module DADCM convertit le signal de commande analogique en communication Modbus RTU. La communication Modbus RTU peut couvrir de plus grandes distances qu'un signal analogique. La vitesse du ventilateur peut être réglée de haut en bas ou de bas en haut. Tous les paramètres peuvent être ajustés via Modbus RTU. La fonction de surveillance CT désactive le moteur si une surchauffe du moteur est détectée via les contacts thermiques.

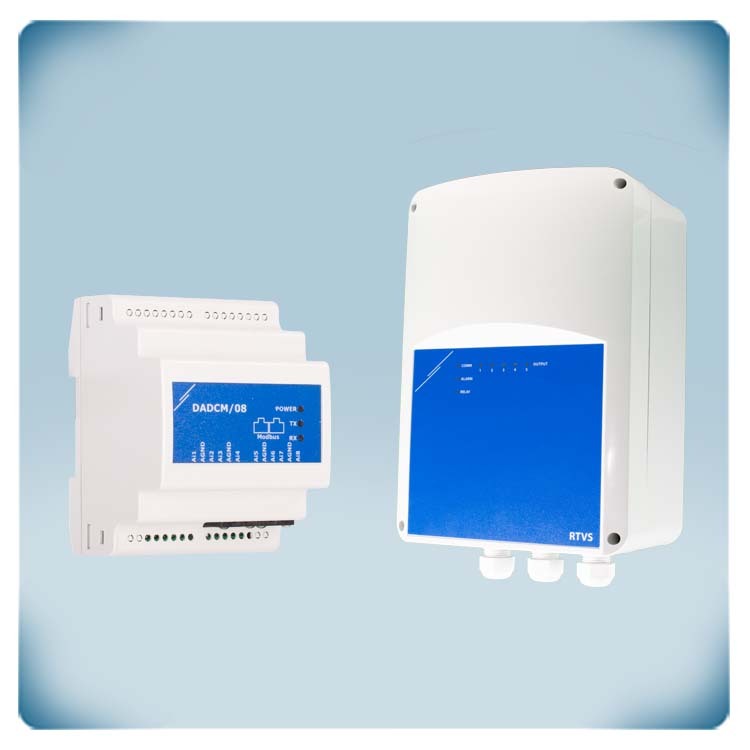

Composants de cette solution

Code article
Quantité
Désignation

RTVS8-15L22

1 Unité

Variateur de vitesse à autotransformateur avec communication Modbus RTU pour réguler la vitesse du ventilateur manuellement ou en fonction de la demande. La tension d'alimentation est comprise entre 115 et 230 VCA. Ce variateur de vitesse contrôle les moteurs monophasés. Le courant moteur maximum (combiné) est de 1,5 A. Les séries RTVS8 sont contrôlées via la communication Modbus. Un capteur Sentera CVC, un potentiomètre (série SPV), un module d'E/S Modbus ou un système GTB peuvent être utilisés pour réguler la vitesse de ventilation demandée. La vitesse du ventilateur est régulée en faisant varier la tension du moteur par pas. La technologie à autotransformateur génère une tension moteur avec une forme sinusoïdale parfaite. Cela garantit un fonctionnement silencieux du moteur. Un revêtement spécial imprégné réduit le bruit électrique des autotransformateurs. Le boîtier permet un montage en surface (protection IP54). La vitesse du ventilateur peut être contrôlée manuellement ou en fonction de la température, de l'humidité relative, du CO2, de la qualité de l'air (COVT) ou du CO.

DADCM-08

1 Unité

Les DADCM sont des convertisseurs analogique vers numérique (Modbus RTU). Les DADCM-08 sont équipés de 8 entrées analogiques configurables via le protocole Modbus RTU. Sur les 8 entrées, 4 peuvent être réglées selon les types suivants : signaux 0-10 VCC, 0-20 mA ou PWM de 0-100 %. Les 4 entrées restantes peuvent être configurées pour gérer des signaux de 0-10 VCC et 0-20 mA. Les données d'entrée analogiques sont transmises aux Registres d'entrée Modbus RTU. Le module est alimenté par une alimentation 24 VCC Power over Modbus (PoM), ce qui signifie que la source d'alimentation et la communication Modbus RTU sont établies via la prise RJ45. Ce module est conçu pour une installation facile sur un rail DIN à l'intérieur d'une armoire électrique.
