Variateur de vitesse variable 230 VCA | 2,5A | Modbus RTU
Description du produit
Ce régulateur de vitesse de ventilateur est conçu pour les moteurs monophasés régulables en tension jusqu'à 2.5 A. Il offre une large plage de contrôle de vitesse, qui permet d'ajuster la vitesse du ventilateur de haute à basse vitesse ou inversement. Les vitesses minimale et maximale sont toutes deux réglables via un trimmer interne.
Afin d'assurer un contrôle précis, le dispositif utilise une commande par angle de phase contrôlée par microprocesseur avec la technologie TRIAC pour moduler la tension du moteur. Toutes les configurations et le contrôle de vitesse à distance sont accessibles via la communication Modbus RTU.
Le régulateur prend en charge à la fois le montage encastré et le montage en surface, tout en proposant des options d'installation flexibles.
Spécifications et descriptions supplémentaires
Comment la vitesse du ventilateur peut-elle être ajustée et contrôlée ?

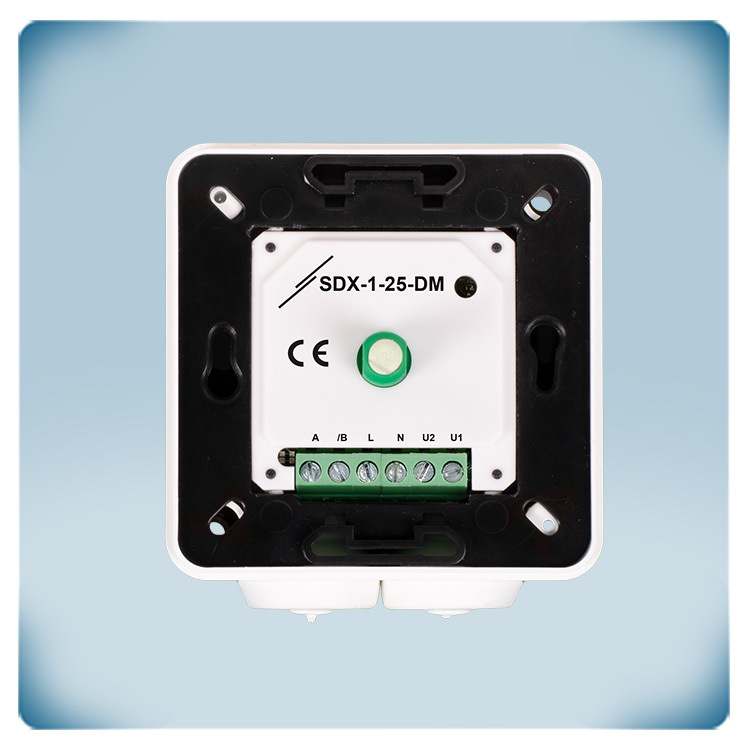

La vitesse du ventilateur peut être réglée manuellement de haute à basse. Via les registres Modbus, le mode de fonctionnement peut être inversé (de basse à haute vitesse). Tous les paramètres, y compris la vitesse minimale du moteur, sont réglables via les registres Modbus. La position OFF peut être désactivée en connectant la tension d'alimentation de 230 VAC à la sortie non régulée, c'est-à-dire aux bornes L1 et N. Dans ce cas là, le moteur fonctionnera lorsque l'alimentation est présente. Si vous souhaitez conserver la position OFF activée, connectez la tension d'alimentation via les bornes L et N, comme standard.
Quelles avancées technologiques assurent un contrôle moteur silencieux et précis ?
En ce qui concerne les environnements résidentiels, il y est important que le moteur ne produise pas trop de bruit. Ce nouveau régulateur de vitesse SDX est très similaire aux anciens régulateurs MTX, mais tout de même il y a des différences importantes : Le contrôle très précis du moteur est bien la principale différence. Grâce à l'utilisation d'un microcontrôleur, la tension du moteur peut être contrôlée très précisément. Le résultat lui-même, c'est un fonctionnement très silencieux du moteur, même à basse vitesse. Ce régulateur de vitesse variable régule la vitesse des ventilateurs à courant alternatif, tout en réduisant la tension du moteur. La tension est réduite via un contrôle par angle de phase (technologie TRIAC). Ce régulateur de vitesse n'est donc adapté qu'aux moteurs régulables en tension. Si vous n'êtes pas certain que votre moteur est régulable en tension, il est fort recommandable de contacter le fabricant du moteur.
Comment la communication Modbus RTU permet-elle le contrôle et la surveillance ?
Tous les paramètres de ce variateur de vitesse de ventilateur peuvent être ajustés et surveillés via la communication Modbus RTU. La tension de sortie peut être réglée localement via le potentiomètre intégré ou bien à distance via la communication Modbus RTU. Il suffit de télécharger gratuitement le logiciel 3SM de Sentera depuis notre site web et vous obtenez le mode de commande moteur souhaité – manuelle ou numérique, c'est-à-dire locale ou distante !

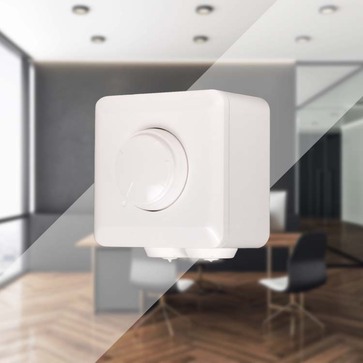

Quelles sont les caractéristiques de conception, d'installation et de durabilité du boîtier ?
Le boîtier présente un design contemporain et moderne qui est bien compatible avec la plupart des styles d'intérieur. Ce régulateur de vitesse de ventilateur peut être monté en surface ou encastré. Les trous de fixation s'adaptent parfaitement aux boîtes murales de standard européen. Le boîtier est fabriqué en plastique ASA de haute qualité. Ce matériau est résistant aux UV et il protège contre les chocs. L'indice de protection est IP44 pour le montage encastré et IP54 pour le montage en surface. Il protège l'électronique contre la pénétration de poussière, de saleté et d'eau dans les applications intérieures. Le boîtier peut être nettoyé facilement à l'aide d'un chiffon humide.
Comment fonctionne la sortie non régulée et quelles sont ses applications ?
Si la tension d'alimentation est connectée aux bornes L et N, la sortie non régulée est active lorsque le moteur est activé. Étant donné que cette sortie est soit activée (230 Volt) soit désactivée (0 Volt), elle est appelée « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. En général, elle est utilisée afin de contrôler un indicateur de fonctionnement externe, un registre, un relais externe, etc. Par exemple, lorsque le ventilateur s'arrête, le registre se ferme. Lorsque le ventilateur est actif, le registre s'ouvre.
