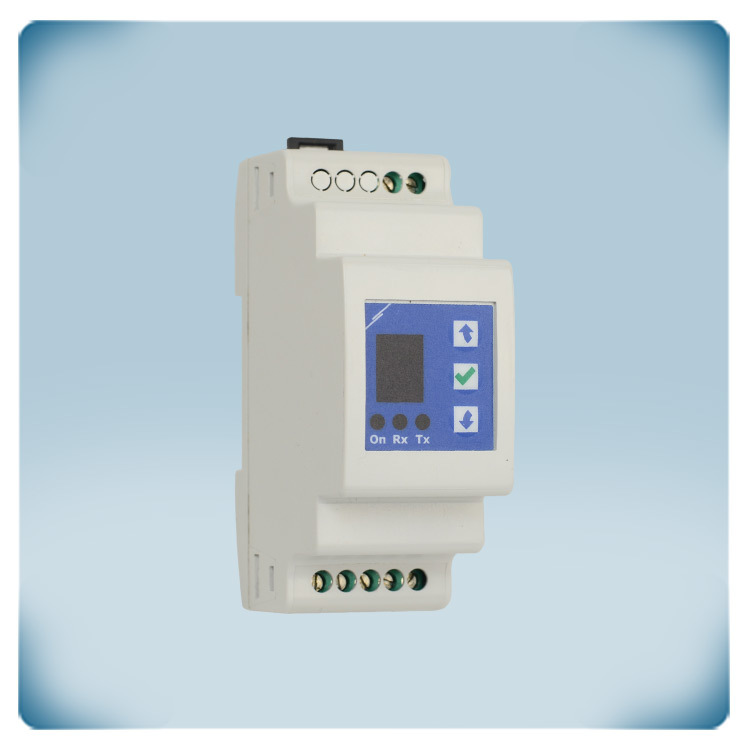

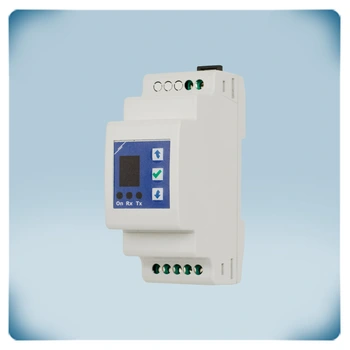

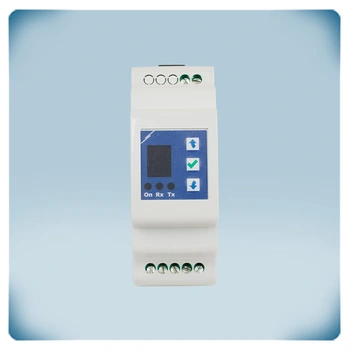

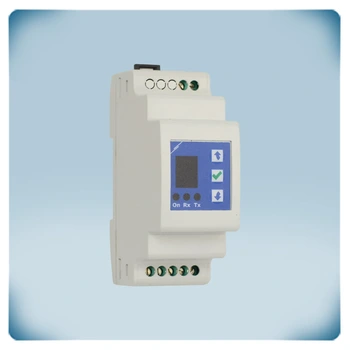

Variateur de vitesse électronique 2,5 A
Description du produit
Ce variateur de vitesse de ventilateur est conçu pour les moteurs monophasés 230 VCA à tension contrôlable avec un courant maximal de 2,5 A. Il régule la vitesse du ventilateur en utilisant la technologie Triac, ce qui permet une régulation précise de la tension de sortie à 9 étapes. Le dispositif est également équipé de modes normal et inverse sélectionnables.
Pour assurer un contrôle avancé, la plage de vitesse peut être facilement ajustée via la communication Modbus RTU, en utilisant l'écran LED à 7 segments à 1 chiffre et un clavier à 3 boutons intégré. Il dispose également de modes de Démarrage impulsionnel (Kick start) et de Démarrage progressif (Soft start) sélectionnables pour garantir un fonctionnement moteur flexible.
Le boîtier du régulateur est conçu pour un montage sur rail DIN, ce qui à son tour garantit une facilité d'installation.
Spécifications et descriptions supplémentaires
Comment le Variateur DRE Contrôle-t-il la Vitesse du Moteur et Permet-il les Ajustements ?
Le DRE est un variateur de vitesse de moteur numérique qui régule la vitesse des moteurs monophasés en réduisant la tension du moteur. Il est destiné aux moteurs à tension contrôlable. Si vous n'êtes pas certain que votre moteur soit à tension contrôlable, il est fortement recommandé de contacter le fabricant du moteur.
La vitesse du ventilateur peut être ajustée en 9 étapes via les flèches haut et bas ou via la communication Modbus RTU. En appuyant simultanément sur les boutons haut et bas pendant 3 secondes, le moteur peut être activé ou désactivé. Le palier sélectionné est visualisé via l'écran LED à 7 segments. C'est bien la manière de laquelle les paramètres peuvent être surveillés facilement à tout moment, sans avoir besoin d'utiliser un ordinateur. Selon le type de moteur, un léger bruit de bourdonnement du moteur pourrait se générer à basse vitesse.
Quelles sont les Caractéristiques de Fabrication et de Capacité de ce Régulateur ?
Ce variateur de vitesse de ventilateur est fabriqué en Europe avec les composants électroniques les plus fiables et modernes. Il est susceptible de contrôler plusieurs moteurs avec un courant total maximal égal à son courant nominal, et cela de manière continue ! Il n’est pas nécessaire de surdimensionner le variateur, à titre d'exemple, avec un courant nominal de 2,5 A, le régulateur peut directement contrôler un ventilateur dont le courant maximal est de 2,5 A.
Comment la Communication Modbus RTU Améliore-t-elle la Fonctionnalité du Variateur ?
Ce variateur dispose de la communication Modbus RTU, qui est devenue standard pour l’échange de données dans le secteur CVC. Tous les réglages de ce variateur de vitesse de ventilateur peuvent être ajustés et surveillés via la communication Modbus RTU.
La disposition elle-même de la communication Modbus RTU ne signifie pas nécessairement qu'il n'est pas possible d'utiliser le régulateur s'il n'est pas connecté à un ordinateur. Outre le Modbus RTU, le DRE dispose d'une interface à 3 boutons avec un écran à 7 segments pour les réglages manuels. Cela signifie qu'il est toujours possible d'utiliser le dispositif comme un régulateur manuel, toutefois, afin de bénéficier de toutes les fonctionnalités, il est fort recommandable d'opter pour l'option logicielle. Il suffit de télécharger gratuitement le logiciel 3SM de Sentera, depuis le site web pour obtenir le type de contrôle de moteur souhaité – manuel ou numérique, c’est-à-dire local ou à distance.
Quels sont les Modes d'Accélération du Moteur Disponibles ?
Le moteur peut être accéléré en mode Démarrage progressif (Soft start) ou en mode Démarrage impulsionnel (Kick start). En mode Démarrage progressif, le moteur accélére progressivement vers la vitesse de ventilateur réglée. En mode Démarrage impulsionnel, le moteur commence à tourner à pleine vitesse immédiatement et ralentit vers la vitesse de ventilateur réglée après quelques secondes. Le Démarrage impulsionnel ou le Démarrage progressif peuvent être sélectionnés via les registres de maintien Modbus. La valeur par défaut, c'est le démarrage impulsionnel.
Quel est le But et l'Application de la Sortie Non Régulée ?
La sortie non régulée (230 VCA) est active lorsque le moteur est activé. Étant donné que cette sortie est soit Marche (230 Volt) soit Arrêt (0 Volt), elle est dite « sortie non régulée ». Le courant maximal de cette sortie est de 0,5 A. Elle est généralement utilisée pour contrôler un indicateur de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc. En d'autres termes, lorsque le ventilateur s'arrête, le registre se ferme. Lorsque le ventilateur est actif, le registre est ouvert.
Quelles sont les Directives d'Installation et les Caractéristiques du Boîtier ?
Ce variateur de vitesse de ventilateur peut être installé sur un rail DIN à l'intérieur d'une armoire électrique. Les rails DIN sont des rails métalliques conformes aux normes de l'industrie et sont utilisés pour monter des équipements de traitement industriels. L'électronique sur rail DIN existe depuis longtemps et devient de plus en plus populaire dans les applications industrielles dans beaucoup d'industries. Le boîtier bénéficie d'un indice de protection IP30 contre la pénétration de saleté et de poussière.
