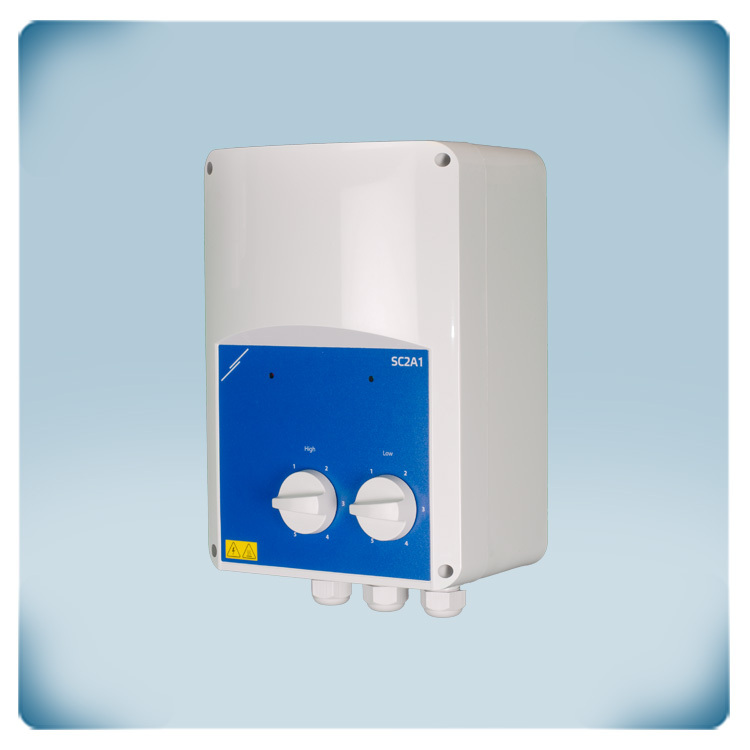

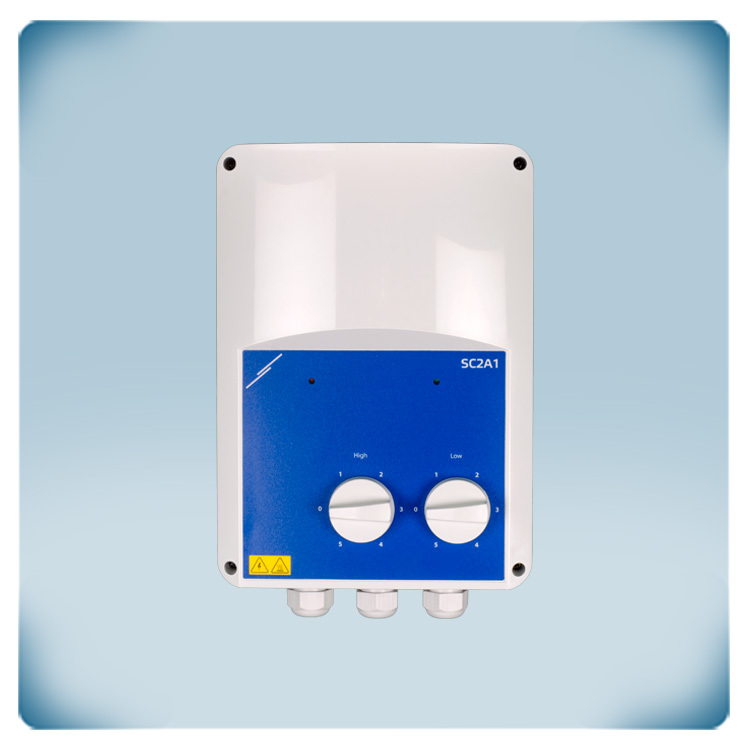

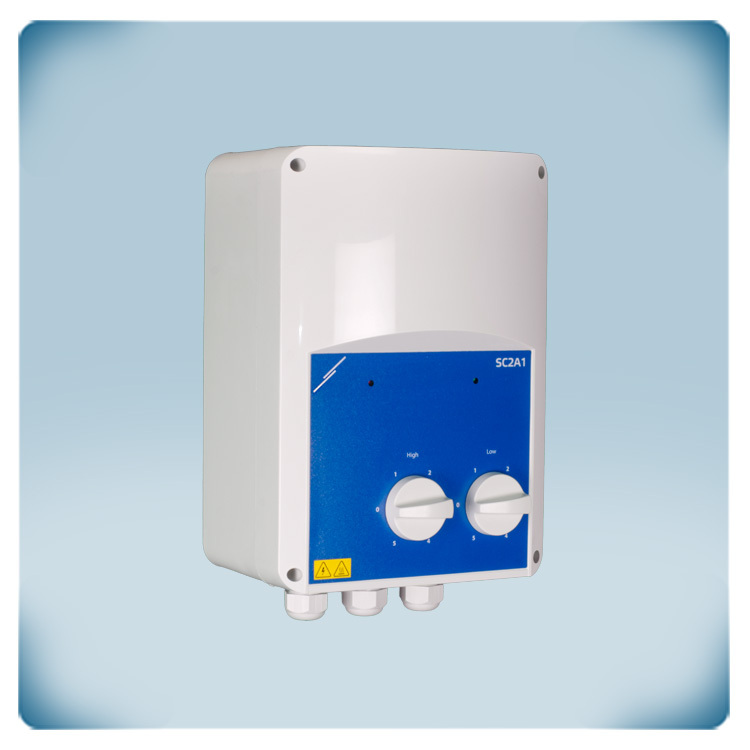

Variateur de vitesse à autotransformateur 7,5 A | bi-horaire | CT
Description du produit
Ce variateur dispose de deux vitesses pour moteurs monophasés avec contacts thermiques (TK). Le courant moteur maximal (cumulé) est de 7,5 A. Ce variateur dispose de deux commutateurs distincts à 5 positions pour choisir entre deux vitesses de ventilateur idéales. Lorsque le moteur est en fonctionnement, une entrée à contact sec peut être utilisée pour commuter entre les deux vitesses.
En cas de surchauffe, la fonction de surveillance TK coupe le moteur. Le moteur redémarre automatiquement après une défaillance de courant. Les sorties d'alarme et non régulées peuvent être utilisées afin de piloter des dispositifs externes, de générer des alertes ou de valider le fonctionnement normal. La vitesse du ventilateur est contrôlée en abaissant la tension du moteur à l'aide d'autotransformateurs. Cette technique produit une tension de sortie avec une forme sinusoïdale parfaite, tout en garantissant un fonctionnement silencieux du moteur.
Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54, qui à son tour prévient la pénétration de saleté, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour les variateurs à autotransformateur de Sentera ?
La série SC2A1 représente une solution de contrôle de la vitesse des ventilateurs simplifiée. Elle dispose de deux boutons intégrés sur le boîtier permettant de régler deux vitesses de ventilateur optimales. Ces vitesses peuvent être utilisées pour ajuster la ventilation en fonction des températures de jour et de nuit, ce qui permet de réaliser des économies d'énergie et d'améliorer le confort. Cette série offre un moyen polyvalent, fiable et facile de contrôler la vitesse des ventilateurs en utilisant la technologie basée sur les autotransformateurs.
Quelle est la technologie ?
Les variateurs de vitesse de ventilateur de cette série utilisent une technologie basée sur des autotransformateurs pour réguler la vitesse des moteurs AC réglable en tension. Les variateurs à autotransformateur sont durables, susceptibles de résister à des conditions difficiles et sont faciles à installer et à utiliser. Ils offrent un contrôle par étapes pour ajuster la vitesse du moteur selon les besoins de l'utilisateur. Ces variateurs contribuent à l'efficacité énergétique en optimisant la consommation d'énergie et en minimisant le gaspillage. Ils constituent une solution rentable pour le contrôle de la vitesse des moteurs. Ils génèrent moins de bruit pendant le fonctionnement, ce qui les rend adaptés aux environnements sensibles au bruit. De plus, ils possèdent une longue durée de vie avec un entretien approprié.
Quelles sont les caractéristiques additionnelles ?
La série permet aux utilisateurs de sélectionner deux vitesses de moteur optimales pour différentes conditions de fonctionnement, généralement pour un contrôle jour et nuit. Les vitesses du moteur peuvent être commutées à l'aide d'une entrée à contact sec connectée à une minuterie ou une horloge. Cette fonctionnalité permet à la fois de réaliser des économies d'énergie et d'accroître le confort en ajustant la vitesse du moteur selon des besoins spécifiques.
Voyants lumineux
Le boîtier de l'unité dispose de deux voyants lumineux :
- Un voyant vert indique que le variateur à autotransformateur est en fonctionnement.
- Un voyant rouge indique que la protection TK, ou bien thermique a été activée.
- Un voyant rouge indique que la protection TK, ou bien thermique a été activée.
Protection thermique du moteur
La série dispose d'une entrée pour connecter la protection thermique du moteur. Si le moteur possède cette caractéristique, elle peut être connectée. Au cas contraire, l'entrée doit être shuntée.
Sortie d'alarme
Une sortie d'alarme (230 VAC) est activée en cas de problèmes moteur, tels qu'une surchauffe. Elle peut générer des alertes et contrôler des voyants d'avertissement. La fonction de surveillance TK désactive le moteur pour éviter d'autres endommagements lorsque la sortie d'alarme est activée.
Entrées normalement ouvertes et normalement fermées
La série possède à la fois des entrées normalement ouvertes et normalement fermées pour pouvoir assurer le contrôle à distance du moteur. Le moteur peut être activé ou désactivé à distance via ces entrées. Par exemple, un détecteur de fumée connecté à l'entrée normalement fermée désactivera le moteur en cas d'alerte de fumée.
Sortie non régulée

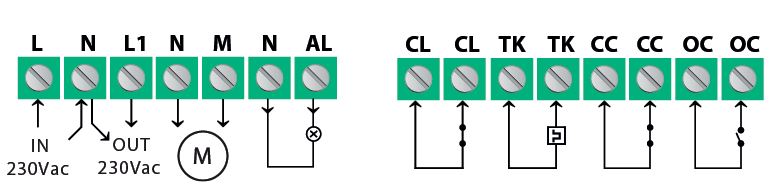

Les variateurs de vitesse de ventilateur sont équipés d'une sortie non régulée avec un courant maximal de 2 A. Une sortie non régulée ne maintient pas une tension constante, contrairement à une sortie régulée. La sortie non régulée est active pendant que le moteur est en fonctionnement. La sortie non régulée est utilisée pour contrôler des dispositifs externes tels que des registres, des relais, des indicateurs de fonctionnement, etc., qui peuvent fonctionner sans avoir besoin de réguler la tension entrante. De cette façon, le variateur cntrôle le ventilateur via la sortie dite « régulée » (bornes M et N) en contrôlant la tension, avec l'option de piloter un autre dispositif. Mais cette fois, la tension est « non régulée », c'est-à-dire soit 0 V soit 230 V, et est connectée à N et L1.
Pourquoi on dit que le boîtier est durable ?
Les boîtiers sont essentiels en ce qui concerne la protection de l'électronique des facteurs externes. Les boîtiers de la série SC2A1 sont fabriqués en r-ABS (Acrylonitrile Butadiène Styrène renforcé) avec un indice d'inflammabilité V0. Ce matériau est résistant au feu et le boîtier est conçu pour une installation en surface. Le matériau est renforcé pour des propriétés mécaniques accrues, une sécurité incendie améliorée et une inflammabilité réduite. L'indice de protection du boîtier est IP54, ce qui indique une résistance à la pénétration de poussière et d'eau.
