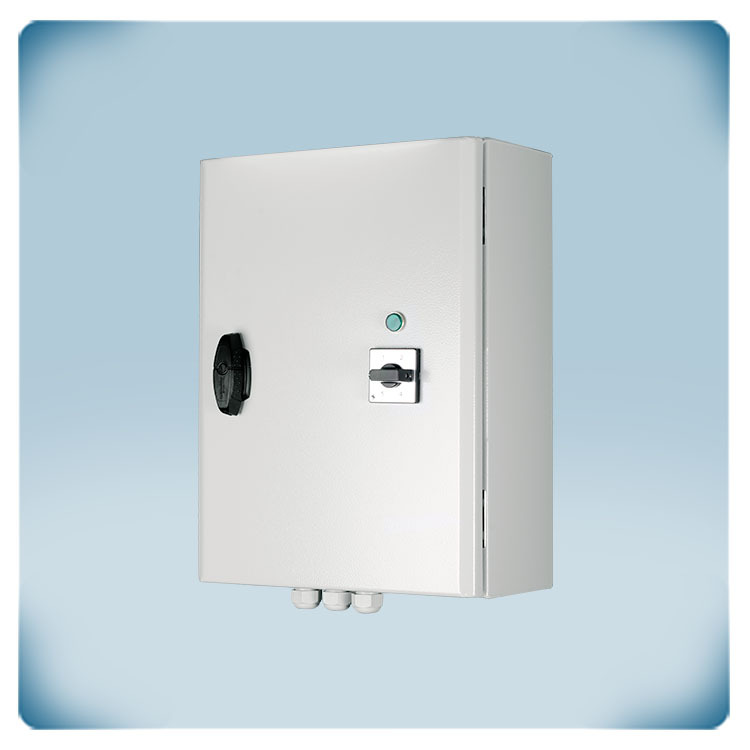

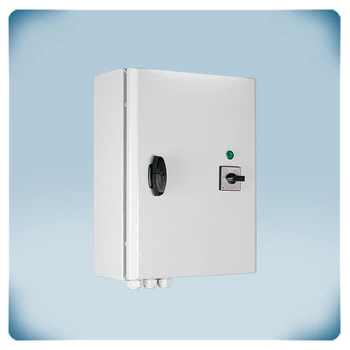

.webp "Variateur vitesse autotransformateur 4 A | 3 x 400 VCA")
.webp "Régulateur vitesse autotransformateur 4 A | 3 x 400 VCA")

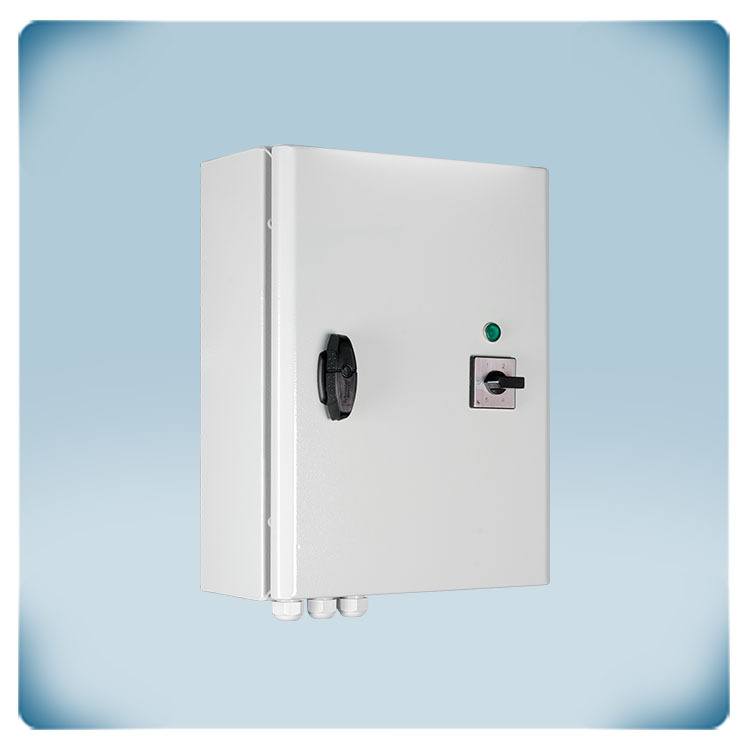

.webp "Couvercle variateur vitesse autotransformateur 4 A | 3 x 400 VCA")

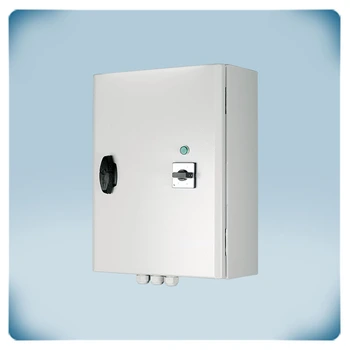

.webp "Boîtier variateur vitesse autotransformateur 4 A | 3 x 400 VCA")

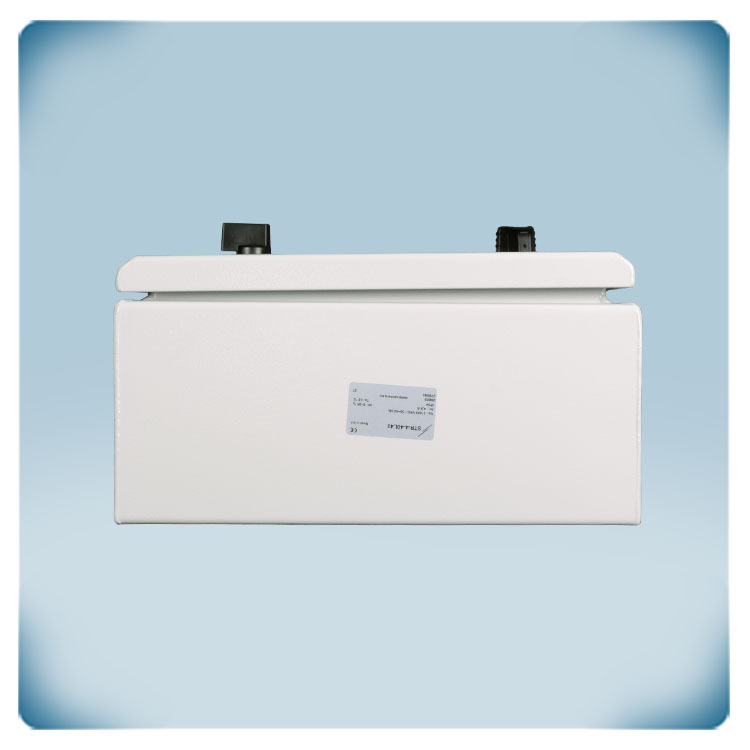

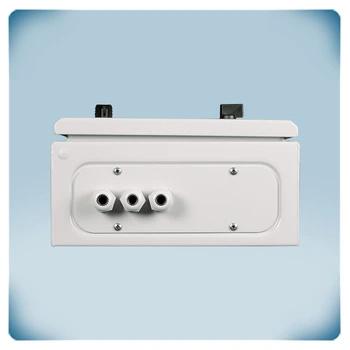

.webp "Caisson variateur vitesse autotransformateur 4 A | 3 x 400 VCA")

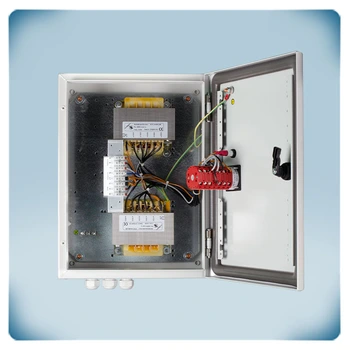

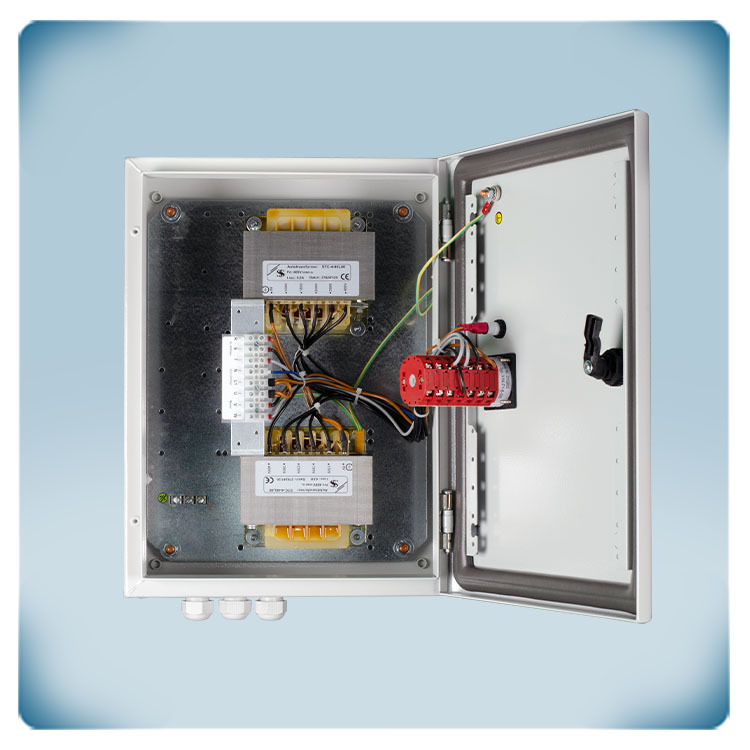

.webp "Circuit variateur vitesse autotransformateur 4 A | 3 x 400 VCA")
Déclaration CE
Variateur de vitesse à autotransformateur 4 A | 3 x 400 VCA
Description du produit

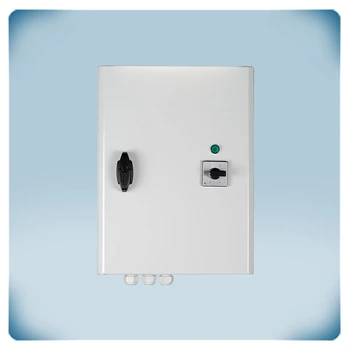

Variateur de vitesse pour ventilateurs triphasés et moteurs AC 400 V. Le courant moteur maximum combiné est de 4 A. La vitesse du ventilateur AC est réglable selon 5 paliers, de basse à haute. La vitesse du ventilateur peut être ajustée à l'aide du commutateur rotatif, qui dispose également d'une position d'Arrêt (OFF).
La vitesse du moteur est contrôlée selon 5 paliers par modification de la tension du moteur. La forme sinusoïdale précise de la tension de sortie assure à son tour un fonctionnement silencieux du moteur.
Le boîtier bénéficie d'un indice de protection IP54 contre l'infiltration de saletés, de poussière et d'humidité.
À l'intérieur, il peut être monté en surface. La tension de la source d'alimentation est de 400 VCA.
Spécifications et descriptions supplémentaires
Quels sont les principaux avantages et caractéristiques des régulateurs de ventilation à transformateur par paliers ?
Les transformateurs par paliers sont utilisés pour contrôler la vitesse des moteurs de ventilateurs sans générer de bourdonnements ou de sifflements. Cette série de régulateurs à transformateur peut être utilisée pour réguler plusieurs moteurs si la charge nominale de 4 A de l'unité de transformation n'est pas dépassée. La série STR-4 est idéale pour une utilisation dans des environnements industriels ou commerciaux.
En général, les régulateurs à transformateur constituent une solution de contrôle de vitesse robuste, facile à utiliser et économe en énergie. Un autre avantage majeur des unités de contrôle à base de transformateurs, c'est bien le contrôle de la vitesse sans excitation électromagnétique dans les moteurs. Les produits sont donc également recommandés pour les locaux sensibles au bruit. Ce que vous obtenez avec un régulateur de vitesse de ventilation à transformateur est : un fonctionnement silencieux du moteur, une contrôle simple par étapes et un régulateur doté d'une longue durée de vie à un prix raisonnable !
Comment ces régulateurs sont-ils utilisés et avec quels types de moteurs sont-ils compatibles ?
La série est conçu dans un objectif de contrôler les ventilateurs AC en réduisant la tension du moteur. Les ventilateurs AC fonctionnent sur un courant alternatif et convertissent le courant alternatif en puissance mécanique. Par conséquent, ils conviennent uniquement aux moteurs régulables en tension. De fait, plusieurs moteurs peuvent être connectés au régulateur tant que la limite de courant n'est pas dépassée. Dans ce cas, tous les moteurs tournent à la même vitesse. Si vous ne savez pas quel est le type de votre moteur, il est fort recommandable de lire attentivement la documentation qui l'accompagne ou de contacter le fabricant du moteur.
Qu'est-ce que la sortie non régulée et comment peut-elle être utilisée ?
La sortie supplémentaire non régulée (230 VAC) est active lorsque le moteur est en fonctionnement. Comme cette sortie est soit Marche/ON (230 Volts), soit Arrêt/OFF (0 Volt), elle est dite « sortie non régulée ». Le courant maximal de cette sortie est de 2 A. Elle est typiquement utilisée pour contrôler un indicateur de fonctionnement externe, pour ouvrir ou fermer un registre, pour commuter un relais externe, etc. Lorsque le ventilateur s'arrête, le registre est fermé. Lorsque le ventilateur est actif, le registre est ouvert.
Pourquoi le commutateur rotatif possède-t-il une temporisation mécanique intégrée ?
Il est important de ne pas actionner le commutateur rotatif trop rapidement. Le commutateur possède une temporisation mécanique intégrée. Celle-ci est importante pour éviter la formation d'étincelles internes lors du changement de palier. Cela a un effet positif sur la durée de vie de l'appareil. Lorsque le commutateur rotatif est tourné d'une position plus rapidement que la temporisation mécanique intégrée, l'appareil reste internement en position 0 (position d'arrêt).
Quelles sont les principales caractéristiques de protection et les certifications du boîtier du régulateur ?
Les boîtiers jouent un rôle clé quand il s'agit de la protection des composants internes ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour pouvoir garantir l'intégrité et la sécurité des éléments enfermés.

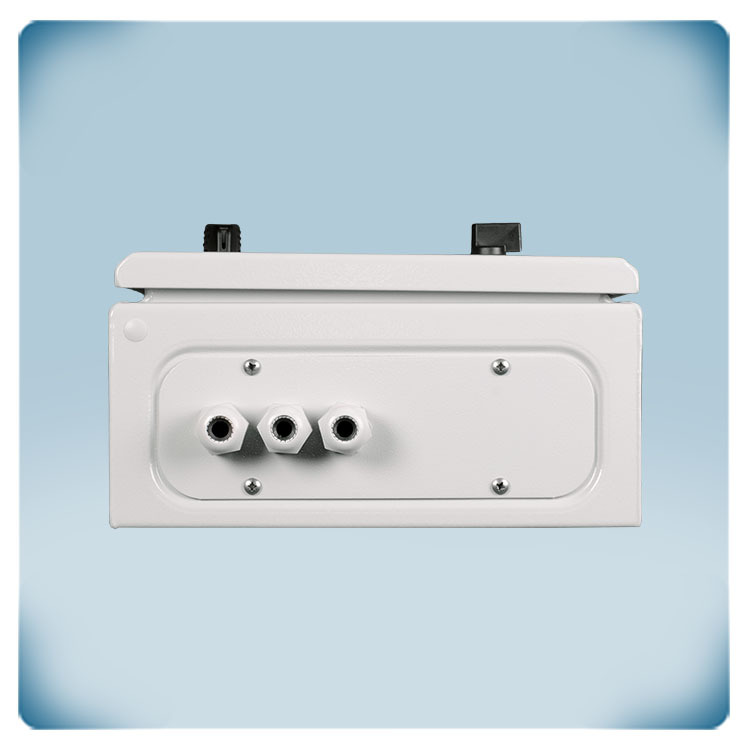

Tous les régulateurs STR-4 sont équipés de boîtiers en tôle d'acier conçus pour résister aux impacts mécaniques externes. Ils peuvent supporter des chocs accidentels, des collisions ou d'autres forces physiques sans compromettre leur structure ou les éléments à l'intérieur. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est plus élevé, assurant ainsi la protection des composants enfermés. Les boîtiers bénéficient d'une finition peinte, qui non seulement offre un attrait esthétique, mais sert également de couche de protection supplémentaire contre la corrosion et d'autres facteurs environnementaux. La finition peinte aide à améliorer la durabilité et la longue durée de vie du boîtier. La certification EN 62208 garantit que les boîtiers sont conformes aux normes établies pour les boîtiers vides destinés aux ensembles d'appareillages à basse tension. L'indice de protection IP54 garantit que les boîtiers sont conçus pour offrir un haut niveau de protection contre l'infiltration de poussière et d'eau ; ils sont efficacement scellés contre les particules de poussière et peuvent résister aux éclaboussures d'eau de toutes directions, ce qui les rend adaptés aux environnements modérément difficiles.
