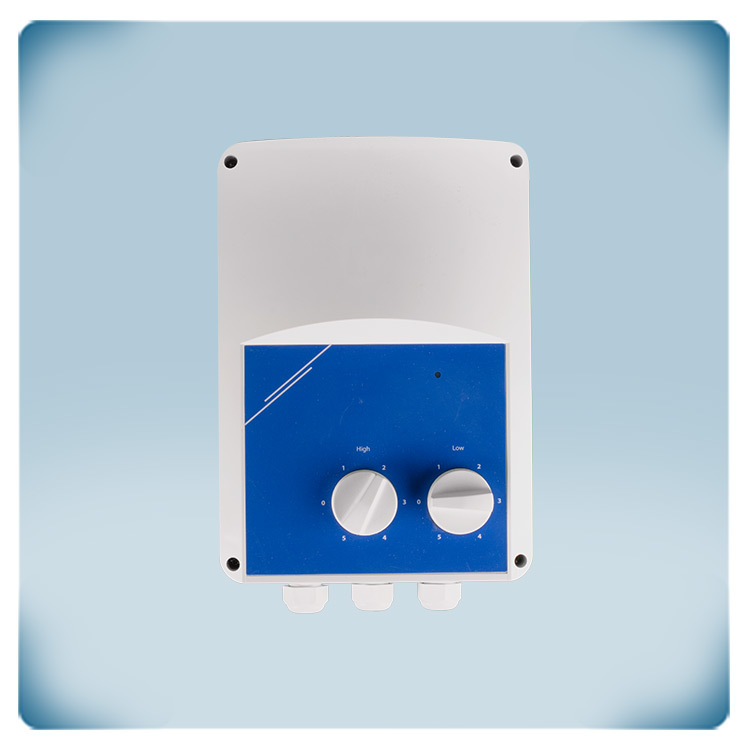

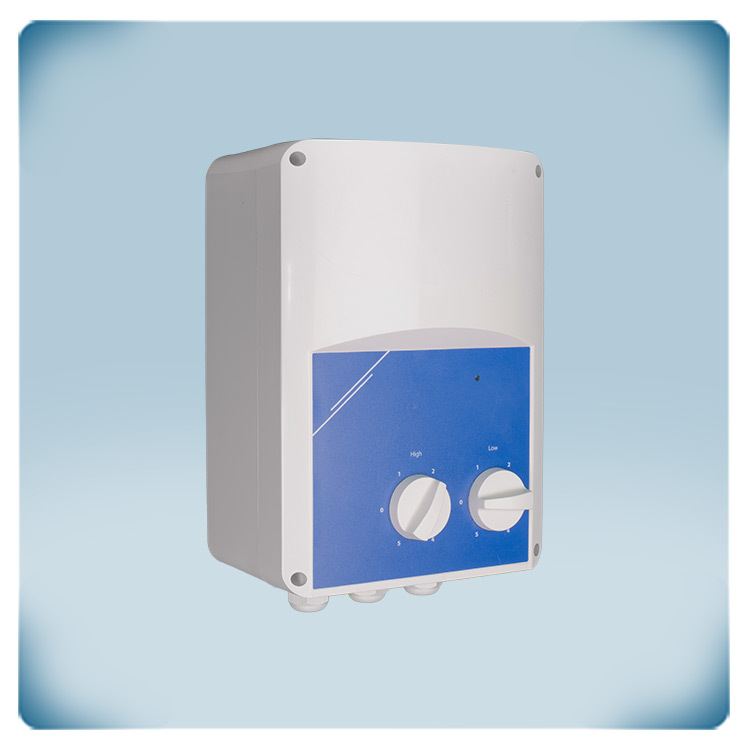

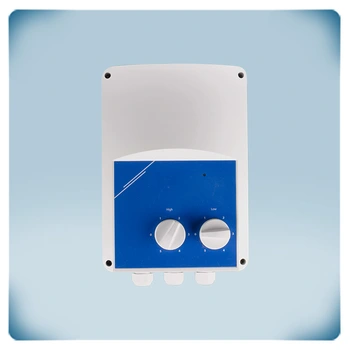

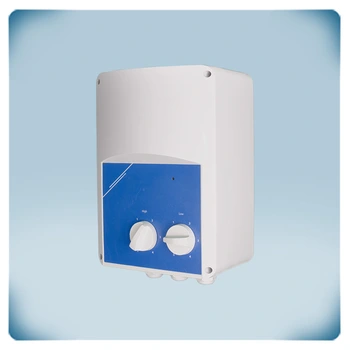

Variateur de vitesse à autotransformateur 3,5 A | bi-horaire
Description du produit
Variateur à deux vitesses pour moteur monophasé. Le courant moteur maximum (combiné) est de 3,5 A.
Ce variateur dispose de deux commutateurs distincts à 5 étapes qui donnent la possibilité de choisir entre deux vitesses de ventilateur idéales. Il est possible de commuter entre les deux vitesses spécifiées à l'aide de l'entrée numérique. Le fonctionnement normal du moteur peut être indiqué par la sortie non contrôlée. La vitesse du ventilateur est régulée en abaissant la tension du moteur à l'aide d'autotransformateurs. Cette méthode produit une tension de sortie avec une forme sinusoïdale parfaite, tout en garantissant un fonctionnement silencieux du moteur.

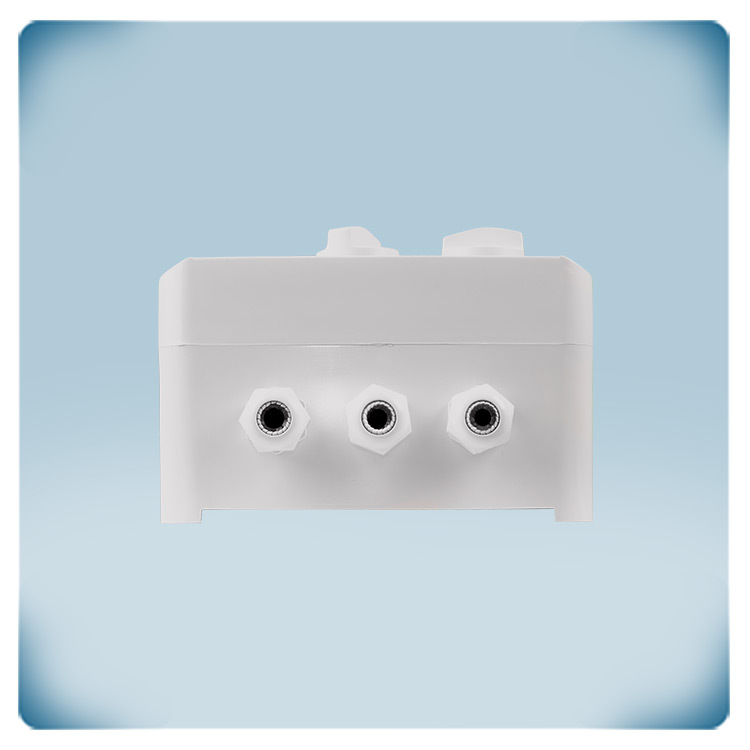

Le boîtier peut être monté en surface et bénéficie d'un indice de protection IP54 contre la pénétration de saleté, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour les variateurs à transformateur de Sentera ?

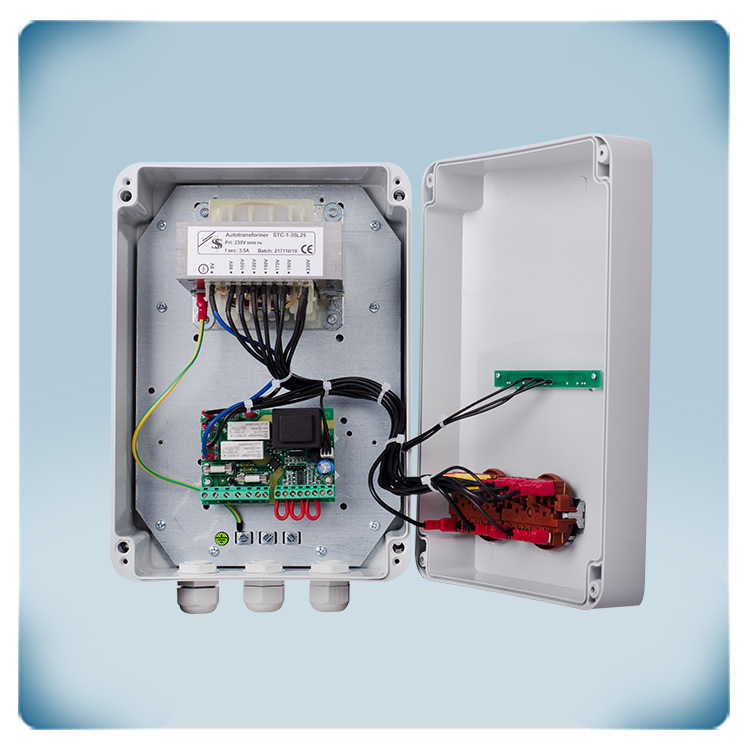

La série SC2-1 intègre des autotransformateurs monophasés qui régulent la vitesse du ventilateur en modifiant la tension d'alimentation selon cinq étapes prédéfinis. Les étapes sont réglés manuellement, à l'aide des commutateurs de contrôle situés sur le boîtier de l'appareil. Le variateur comporte deux commutateurs de contrôle : un pour les vitesses de ventilation élevées et un pour les vitesses de ventilation basses. Le voyant lumineux à l'avant indique quand le transformateur est en fonctionnement. La technologie de l'autotransformateur est utilisée pour réduire la tension du moteur et la vitesse du ventilateur en 5 paliers. Cette technologie est très fiable et robuste. Elle génère une tension moteur de forme sinusoïdale parfaite. Cela se traduit par un fonctionnement exceptionnellement silencieux du moteur et une durée de vie prolongée. Un revêtement imprégné spécial réduit le bruit électrique provenant des autotransformateurs.
Quelle est la technologie ?
Les variateurs de vitesse à transformateur SC2-1 sont conçus pour les moteurs régulables par tension fonctionnant à 230 V et 50–60 Hz. Ils conviennent pour contrôler la vitesse de rotation de ventilateurs, de pompes et d'équipements similaires. Les étapes sont ajustés manuellement à l'aide des commutateurs de contrôle situés à l'avant du boîtier. Le variateur offre la flexibilité de commuter entre des vitesses de ventilation plus élevées et plus basses. Les variateurs permettent le raccordement de plusieurs moteurs, à condition que le courant total absorbé par tous les moteurs raccordés ne dépasse pas le courant nominal maximal du variateur. Il est important de respecter la limite de courant pour pouvoir garantir un fonctionnement correct et éviter de surcharger le variateur. Lorsque plusieurs moteurs sont raccordés au variateur, ils fonctionnent à la même vitesse. Le variateur régule la tension fournie aux moteurs, tout en assurant un contrôle de vitesse synchronisé pour tous les ventilateurs connectés. Il est important d'identifier le type de moteur utilisé et de s'assurer de sa compatibilité avec le variateur. En cas d'incertitude sur le type de moteur, il est fortement recommandé de se référer à la documentation d'accompagnement ou de contacter le fabricant du moteur pour obtenir des conseils.
Quelles sont les caractéristiques supplémentaires ?

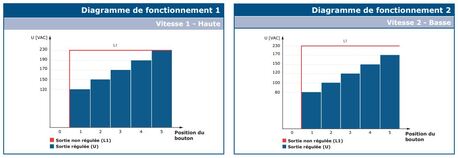

Le variateur donne la possibilité de sélectionner deux vitesses moteur optimales, généralement pour un contrôle jour et nuit ou pour différentes conditions de fonctionnement. Ces vitesses peuvent être commutées à l'aide d'un contact inverseur externe, tel qu'un thermostat ou une horloge programmable. Cela permet de réaliser des économies d'énergie et d'augmenter le confort en ajustant la vitesse du moteur en fonction des besoins spécifiques.
Voyant lumineux : Le boîtier du variateur comporte un voyant lumineux qui s'allume lorsque le variateur à transformateur est en fonctionnement. Cela fournit une indication visuelle de l'état du régulateur et aide à surveiller sa fonctionnalité.
Sortie non régulée : Tous les variateurs à transformateur Sentera sont équipés d'une sortie non régulée qui fournit une tension constante de 230 VCA lorsque le moteur est activé. Cette sortie est couramment utilisée pour contrôler des dispositifs externes tels que des indicateurs de fonctionnement, des registres, des relais et plus encore. La sortie est soit Marche/ON (230 Volt), soit Arrêt/OFF 0 Volt (0 Volt) et peut être utilisée pour diverses fonctions auxiliaires. La sortie non régulée peut être utilisée pour contrôler un registre connecté aux bornes L1 et N. Lorsque le moteur raccordé s'arrête, le registre se ferme et inversement. Cette caractéristique permet un fonctionnement coordonné entre le moteur et les composants connectés pour un contrôle et une fonctionnalité accrus.

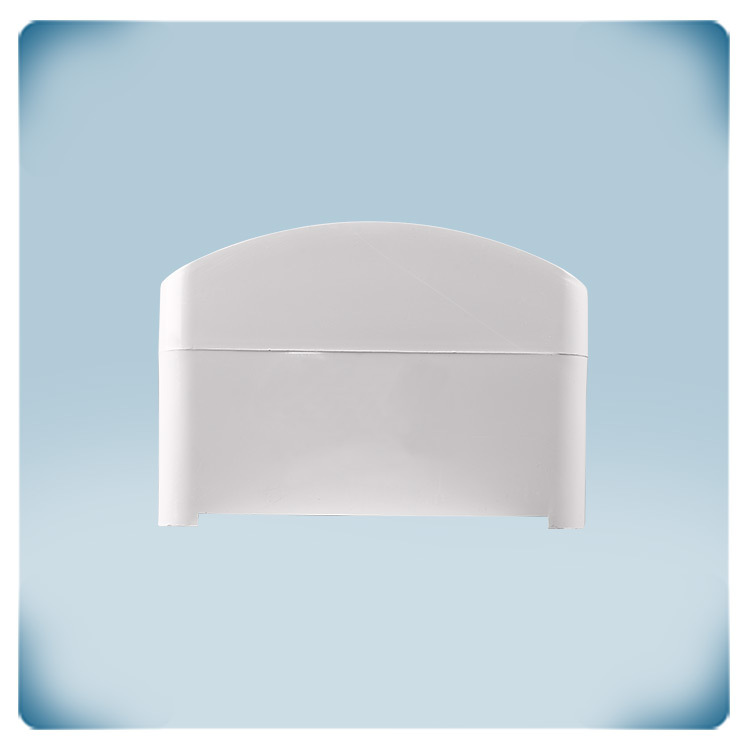

Pourquoi le boîtier est-il durable ?

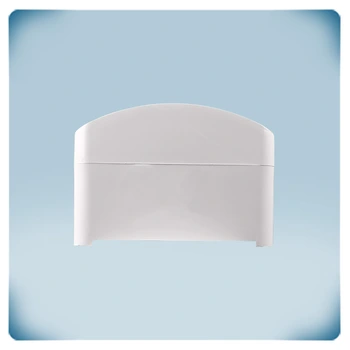

Les boîtiers jouent un rôle clé dans la protection des composants internes ou du contenu contre divers facteurs externes tels que les débris, la poussière, l'eau et les impacts mécaniques. La qualité des boîtiers est en effet essentielle pour pouvoir garantir l'intégrité et la sécurité des éléments protégés. C'est la raison pour laquelle le boîtier de la série est fabriqué en interne. Au sein de Sentera, on utilise du plastique r-ABS VO (UL94) de haute qualité. Le boîtier pour montage en surface garantit la durabilité et la résistance à la flamme, en plus de la protection contre les chocs, la poussière et les infiltrations d'eau. Tout de même, il bénéficie d'un indice de protection IP54.
