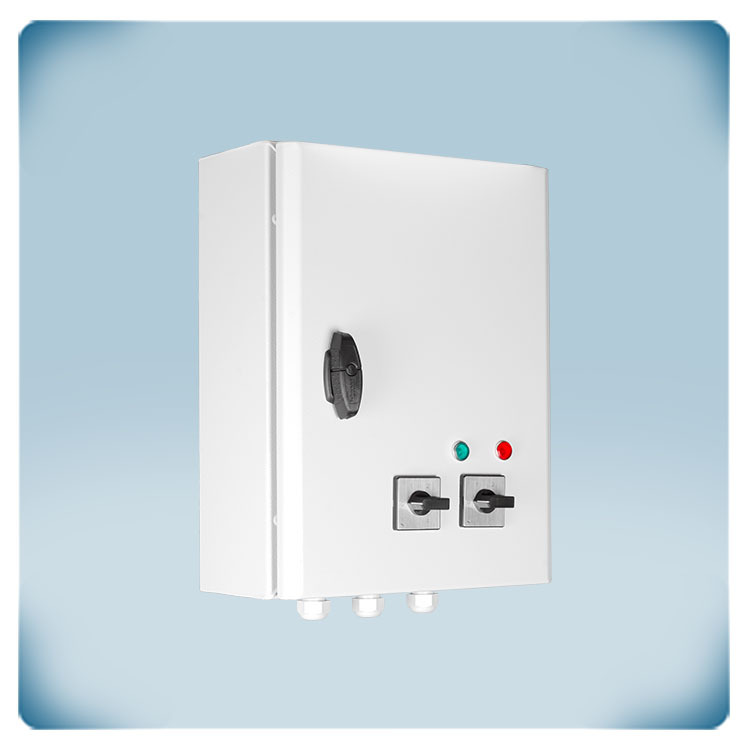

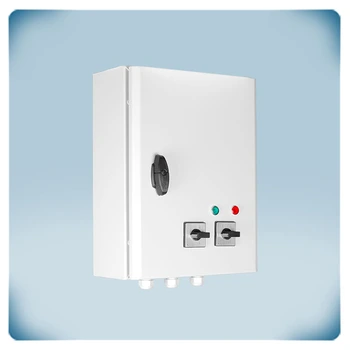

Variateur de vitesse à autotransformateur 13 A | bi-horaire | CT
Description du produit
Ce variateur possède deux vitesses pour moteurs monophasés avec contacts thermiques (TK). Le courant moteur maximal (cumulé) est de 13 A. Ce variateur dispose de deux commutateurs distincts à 5 étapes pour choisir entre deux vitesses de ventilateur idéales. Lorsque le moteur est mis en marche, une entrée à contact sec peut être utilisée pour commuter entre les deux vitesses.

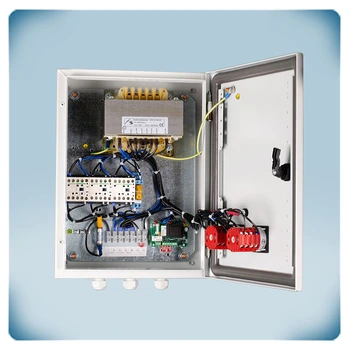

En cas de surchauffe, la fonction de surveillance TK coupe le moteur. Le moteur redémarrera automatiquement après une coupure de courant. Les sorties d'alarme et non régulées peuvent être utilisées pour piloter des dispositifs externes afin de générer des alertes ou de valider le fonctionnement normal. La vitesse du ventilateur est contrôlée en abaissant la tension du moteur à l'aide d'autotransformateurs. Cette méthode produit une tension de sortie de forme sinusoïdale parfaite, garantissant un fonctionnement silencieux du moteur.

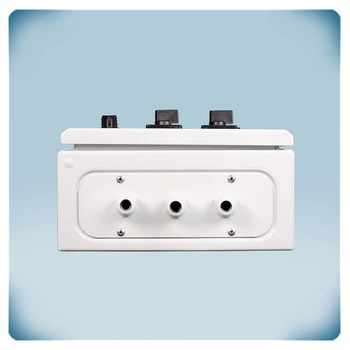

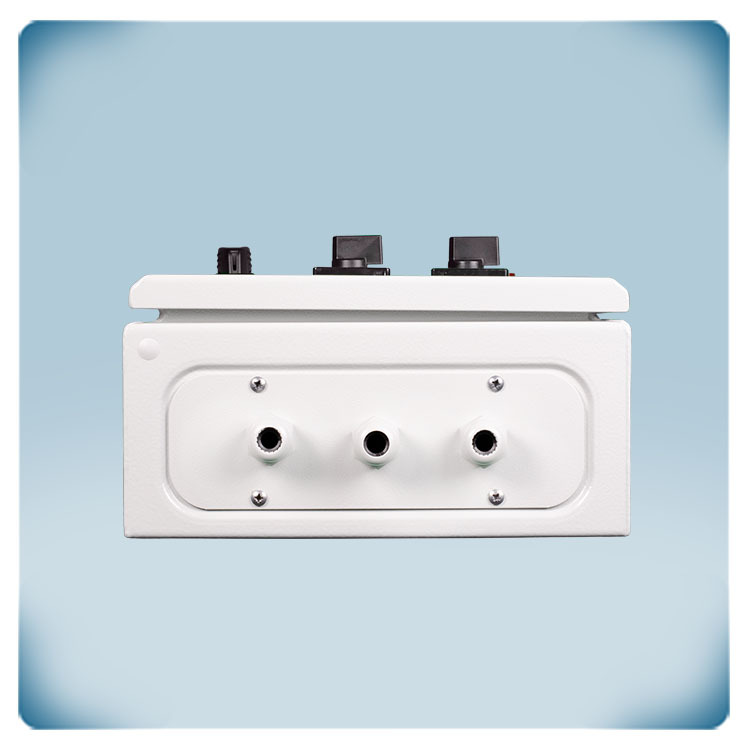

Le boîtier est conçu pour montage en surface et bénéficie d'un indice de protection IP54 contre l'entrée de saleté, de poussière et d'humidité.
Spécifications et descriptions supplémentaires
Pourquoi opter pour les variateurs à transformateur de Sentera ?

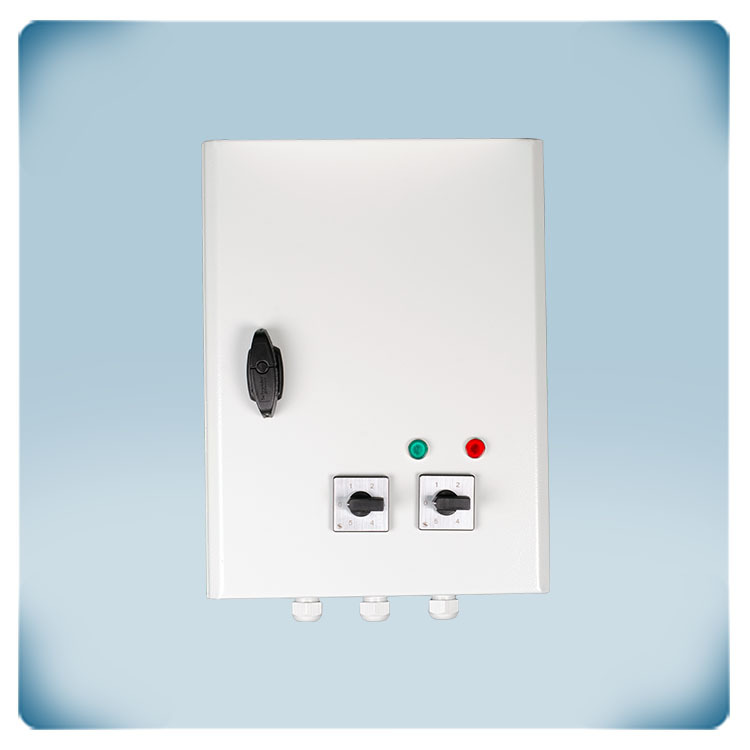

La série de variateurs de vitesse de ventilateur SC2A1 offre un large éventail de caractéristiques pour un contrôle efficace de la vitesse du ventilateur, le fonctionnement à distance, la protection du moteur et la compatibilité avec des dispositifs externes. Ses diverses fonctionnalités sont conçues afin d'optimiser la consommation d'énergie, de renforcer la sécurité du moteur et d'assurer un fonctionnement fiable dans différents environnements. Via deux commutateurs rotatifs à 5 positions séparés, deux vitesses de ventilateur optimales peuvent être sélectionnées. Quand le moteur est en fonctionnement, il est possible de commuter entre les deux vitesses via une entrée par un contact sec. Une horloge externe peut activer la vitesse élevée pendant la journée et la vitesse basse pendant la nuit.
Quelles sont les fonctionnalités supplémentaires ?
À part de ses fonctions principales de régulation, ce dispositif intègre plusieurs fonctionnalités avancées conçues pour optimiser la sécurité du système et faciliter son exploitation au quotidien.
Démarrage et arrêt à distance

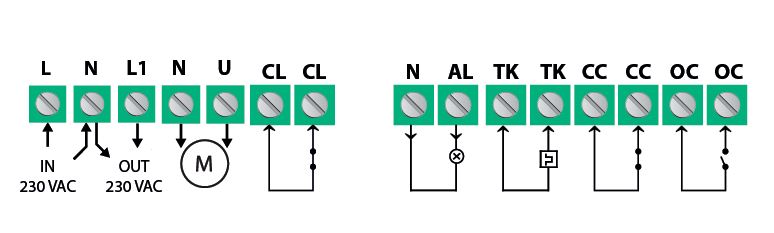

Via les deux entrées (normalement fermée - NF, et normalement ouverte - NO), le moteur peut être activé ou désactivé à distance. Une entrée normalement ouverte et une entrée normalement fermée sont disponibles. Via un interrupteur distant raccordé à l’entrée normalement ouverte, le moteur peut être activé ou arrêté. Un détecteur de fumée est raccordé à l’entrée normalement fermée. En cas de détection de fumée, le moteur est désactivé indépendamment de l’état de l’autre entrée.
Via les deux entrées (normalement fermée - NF, et normalement ouverte - NO), le moteur peut être activé ou désactivé à distance. Une entrée normalement ouverte et une entrée normalement fermée sont disponibles. Via un interrupteur distant raccordé à l’entrée normalement ouverte, le moteur peut être activé ou arrêté. Un détecteur de fumée est raccordé à l’entrée normalement fermée. En cas de détection de fumée, le moteur est désactivé indépendamment de l’état de l’autre entrée.
Protection thermique du moteur
Ce variateur de vitesse pour ventilateur permet la surveillance des contacts thermiques du moteur (TK ou contacts thermiques mesurant la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactive le moteur afin d’éviter tout endommagement. Si le moteur n’est pas équipé de contacts TK, les deux bornes TK du variateur doivent être pontées afin de simuler une température moteur normale.
Ce variateur de vitesse pour ventilateur permet la surveillance des contacts thermiques du moteur (TK ou contacts thermiques mesurant la température dans les enroulements du moteur). En cas de surchauffe du moteur, la fonction de surveillance TK désactive le moteur afin d’éviter tout endommagement. Si le moteur n’est pas équipé de contacts TK, les deux bornes TK du variateur doivent être pontées afin de simuler une température moteur normale.
Sortie d’alarme
La sortie d’alarme (230 VAC) est activée en cas de défaut moteur. Elle peut être utilisée afin de générer des signalisations d’alarme. Par exemple, en cas de surchauffe du moteur, la sortie d’alarme est activée. La fonction de surveillance TK désactive le moteur afin d’éviter des endommagements supplémentaires. La sortie d’alarme peut contrôler un voyant d’avertissement.
La sortie d’alarme (230 VAC) est activée en cas de défaut moteur. Elle peut être utilisée afin de générer des signalisations d’alarme. Par exemple, en cas de surchauffe du moteur, la sortie d’alarme est activée. La fonction de surveillance TK désactive le moteur afin d’éviter des endommagements supplémentaires. La sortie d’alarme peut contrôler un voyant d’avertissement.
Réarmement automatique après coupure de courant
En cas de coupure d’alimentation, ce variateur se réinitialise automatiquement. Lorsque l’alimentation est rétablie, le moteur redémarre automatiquement.
En cas de coupure d’alimentation, ce variateur se réinitialise automatiquement. Lorsque l’alimentation est rétablie, le moteur redémarre automatiquement.
Sortie supplémentaire non régulée
Le variateur de vitesse du ventilateur est équipé d’une sortie supplémentaire non régulée (230 VAC) qui est activée lorsque le moteur est en fonctionnement. Cette sortie est soit Active (On) - de 230 V, soit Inactive (Off) - de 0 V, et est donc appelée « sortie non régulée ». Le courant maximal admissible est de 2 A. Cette sortie est généralement utilisée pour assurer le contrôle de différents composants externes, tels qu’un indicateur de fonctionnement, un registre, un relais, etc. Par exemple, lorsque le ventilateur est à l’arrêt, le registre est fermé, et lorsque le ventilateur fonctionne, le registre s’ouvre.
Le variateur de vitesse du ventilateur est équipé d’une sortie supplémentaire non régulée (230 VAC) qui est activée lorsque le moteur est en fonctionnement. Cette sortie est soit Active (On) - de 230 V, soit Inactive (Off) - de 0 V, et est donc appelée « sortie non régulée ». Le courant maximal admissible est de 2 A. Cette sortie est généralement utilisée pour assurer le contrôle de différents composants externes, tels qu’un indicateur de fonctionnement, un registre, un relais, etc. Par exemple, lorsque le ventilateur est à l’arrêt, le registre est fermé, et lorsque le ventilateur fonctionne, le registre s’ouvre.
Pourquoi le boîtier est-il durable ?

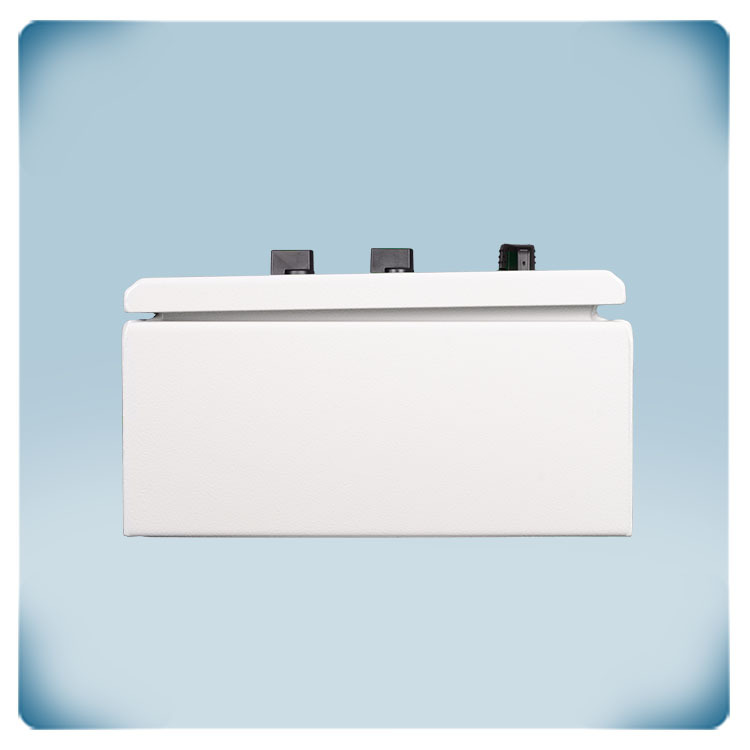

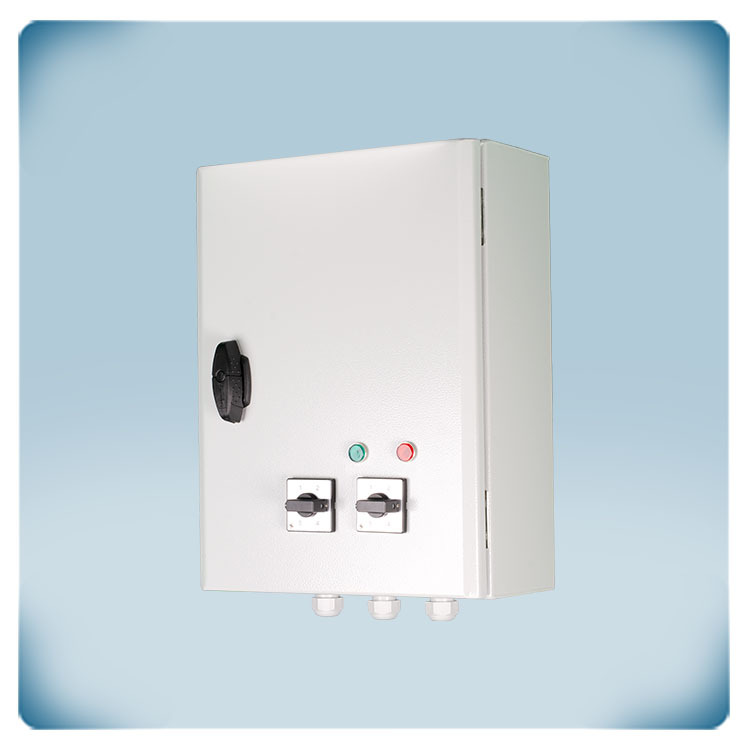

L'objectif principal d'un boîtier, c'est bien d'empêcher l'intérieur d'être contaminé ou affecté par des débris externes ou des facteurs environnementaux. C'est pourquoi la qualité de ses boîtiers est d'une très grande importance pour Sentera. Principalement, les variateurs de vitesse à transformateur Sentera dont le courant maximal nominal est supérieur à 7,5 A sont logés dans un boîtier métallique avec finition peinture, résistant aux chocs mécaniques externes. Ils sont certifiés EN 62208 et leur indice de protection est IP54 contre la poussière et l'eau. Ils peuvent résister à des chocs accidentels, des collisions ou d'autres forces physiques sans compromettre leur structure ou les éléments internes. Cette caractéristique est particulièrement importante dans les environnements où le risque de tels impacts est plus élevé, garantissant ainsi la protection des composants intégrés.
