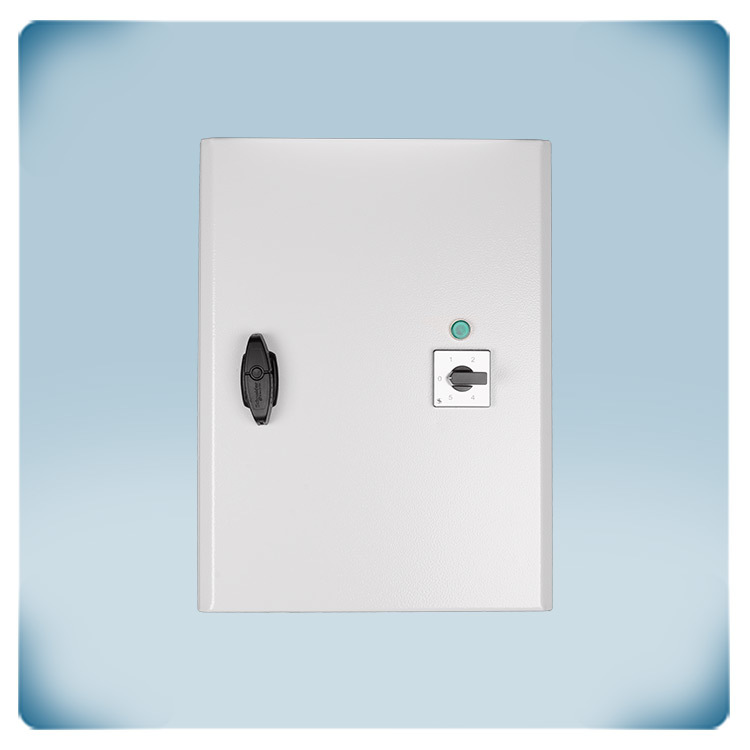

Variateur de vitesse à autotransformateur 13 A | 3 x 230 VCA
Description du produit
Variateur de vitesse pour ventilateurs AC et moteurs triphasés 230 V. Le courant moteur maximum combiné est de 13 A. Le commutateur rotatif contrôle la vitesse du ventilateur AC. Ce commutateur rotatif à 5 paliers, ou bien étapes, comprend également une position d'Arrêt (OFF).
La vitesse du moteur est régulée selon 5 paliers par ajustement de la tension moteur. La forme sinusoïdale parfaite de la tension de sortie garantit un fonctionnement silencieux du moteur. La tension d'alimentation est de trois fois 230 Volts.
Le boîtier bénéficie d'un indice de protection IP54 contre l'infiltration de saletés, de poussière et d'humidité. Il peut être monté en surface à l'intérieur.
Spécifications et descriptions supplémentaires
Quelle est la technologie ?
Les régulateurs de vitesse par transformateur STR-3 sont basés sur le principe du contrôle de la tension par autotransformateurs. Ils sont applicables aux moteurs régulables en tension - triphasés, 230 VAC / 50 - 60 Hz, pour contrôler la vitesse de rotation (de ventilateurs, pompes, etc.) en cinq paliers. Grâce à la technologie utilisée, les ventilateurs régulés fonctionnent de manière très silencieuse.
Lors du choix d'un régulateur, il est important de connaître l'intensité maximale de consommation de courant sur les prises. Le courant maximal indiqué peut être prélevé sur chaque prise.
La sélection de la vitesse s'effectue par simple rotation du bouton de contrôle situé sur le panneau avant du boîtier vers l'une des cinq positions fixes, chacune correspondant à une tension spécifique : 80, 110, 140, 170 et 230 VCA. En effet, plusieurs ventilateurs peuvent être synchronisés à l'aide de ce régulateur, à condition que leur consommation de courant combinée reste dans la limite maximale admissible fixée par le régulateur.
Quel est le domaine d'application ?
Dans les environnements industriels où une circulation d'air substantielle est essentielle, les ventilateurs triphasés sont le choix de prédilection en raison de leur fiabilité et de leur alimentation électrique constante. Cependant, ces ventilateurs nécessitent une source d'alimentation triphasée que l'on trouve généralement dans les environnements commerciaux et industriels, ce qui les rend moins adaptés à un usage résidentiel.
La série STR-3 offre une solution simple et efficace pour contrôler des ventilateurs triphasés avec cinq réglages de vitesse. Ces régulateurs utilisent des changements de tension par paliers pour réguler la vitesse du ventilateur. Le processus de contrôle est intuitif, impliquant un bouton rotatif sur le panneau avant qui peut être réglé sur cinq positions fixes. Ces positions correspondent à différentes vitesses de ventilation, allant de l'arrêt au maximum. La polyvalence de la série STR-3 la rend idéale pour diverses applications industrielles, notamment les cuisines industrielles, les entrepôts, les gymnases, les salles de sport et les environnements similaires, où les fumées, la chaleur ou les odeurs doivent être évacuées efficacement. Elle est également bien adaptée à la gestion des hottes aspirantes et des extracteurs, garantissant une ventilation et une qualité de l'air efficaces. Un avantage notable c'est bien l'absence de nécessité de configuration ou de programmation complexe, ce qui simplifie l'installation et l'utilisation. Ces régulateurs sont conçus pour une utilisation directe, ce qui en fait un choix pratique pour ceux qui cherchent à contrôler la vitesse des ventilateurs triphasés sans les complexités associées aux systèmes de commande plus avancés.
Quels sont les principaux avantages ?
Les régulateurs de vitesse de cette série intègrent plusieurs caractéristiques techniques et fonctionnelles conçues pour optimiser la gestion des systèmes de ventilation triphasés tout en garantissant la fiabilité de l'installation.
Sortie monophasée non régulée supplémentaire
Le régulateur de vitesse de ventilation est équipé d'une sortie non régulée supplémentaire de 230 VAC, qui devient active lorsque le moteur du ventilateur est en fonctionnement. Cette sortie fonctionne selon un mode « ON/OFF », basculant entre l'état ON (fournissant 230 Volts) et l'état OFF (fournissant 0 Volt). Elle est couramment appelée « sortie non régulée » en raison de cette caractéristique. La sortie est conçue pour supporter un courant maximum de 2 A. Cette valeur nominale garantit un fonctionnement sûr sans surcharger le régulateur ou les appareils connectés. La sortie non régulée sert de signal de contrôle polyvalent et peut être employée pour actionner une gamme de composants externes. Les applications courantes incluent l'activation d'un indicateur de fonctionnement, d'un registre ou d'un relais. À titre d'illustration, lorsque le ventilateur ne tourne pas, la sortie non régulée peut être utilisée pour maintenir un registre en position fermée, limitant ainsi le débit d'air. Lorsque le ventilateur est actif, la sortie signale l'ouverture du registre, permettant le flux d'air selon les besoins.
Boîtiers métalliques IP54 pour montage mural intérieur
Les boîtiers métalliques de Sentera sont conçu pour un montage mural intérieur sont conçus pour offrir une protection robuste contre les contaminants externes et les facteurs environnementaux. La qualité de nos boîtiers est une priorité absolue, garantissant la durabilité et la durée de vie prolongée de l'équipement qu'ils abritent.
