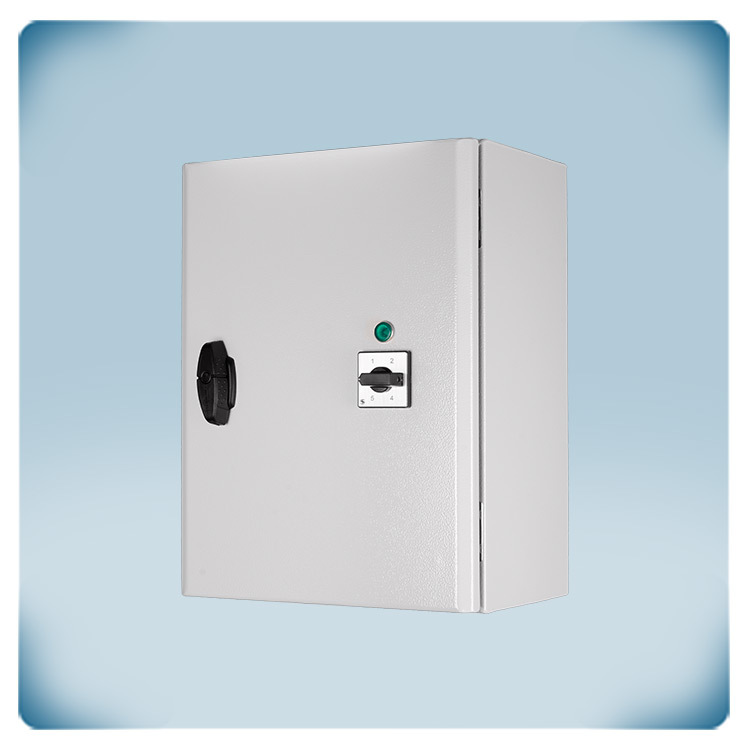

Variateur de vitesse à autotransformateur 10 A | 3 x 230 VCA
Description du produit
Variateur de vitesse pour ventilateurs AC et moteurs triphasés 230 V. Le courant moteur maximum (combiné) est de 10 A. La vitesse du ventilateur AC peut être sélectionnée via le commutateur rotatif. Ce commutateur rotatif à 5 paliers, ou bien étapes, dispose également d'une position d'Arrêt (OFF).
La vitesse du moteur est régulée selon 5 paliers par variation de la tension moteur.
La tension de sortie est parfaitement sinusoïdale et assure un fonctionnement silencieux du moteur. La tension d'alimentation est de 3 x 230 VCA.
Le boîtier bénéficie d'un indice de protection IP54 empêchant l'infiltration de poussière, de saletés et d'humidité. L'unité peut être montée en surface à l'intérieur.
Spécifications et descriptions supplémentaires
Pourquoi opter pour cette série ?
Les régulateurs de la série STR-3 sont des régulateurs par transformateur triphasés qui utilisent le principe du contrôle de phase pour réguler la tension de sortie fournie à la charge, en fonction du signal appliqué à l'entrée. Ces appareils peuvent contrôler des moteurs électriques de ventilateurs asynchrones. La tension fournie en sortie est exprimée en pourcentage de la tension d'entrée. La série STR-3 offre cinq vitesses de ventilation distinctes, permettant d'adapter le débit d'air selon les besoins. La sélection de la vitesse s'effectue par simple rotation du bouton de contrôle situé sur la façade du boîtier vers l'une des cinq positions fixes, chacune correspondant à une tension spécifique : 80, 110, 140, 170 et 230 VCA. Tout de même, plusieurs ventilateurs peuvent être synchronisés à l'aide de ce régulateur, à condition que leur consommation de courant combinée reste dans la limite maximale admissible fixée par le régulateur.
Quel est le domaine d'application ?
Les régulateurs STR-3 sont conçus pour un contrôle simple des ventilateurs triphasés par changement progressif de la tension d'alimentation. Ces appareils permettent la régulation des ventilateurs triphasés en modifiant la tension fournie selon cinq positions fixes. Cela signifie qu'il est bien possible d'ajuster manuellement la vitesse du ventilateur en sélectionnant l'un des réglages prédéfinis. La série STR-3 est adaptée à divers environnements industriels, notamment les cuisines industrielles, les entrepôts et autres locaux industriels. Ils sont couramment utilisés dans les milieux où une ventilation et une circulation d'air adéquates sont essentielles. Ces régulateurs sont particulièrement utiles pour contrôler la vitesse des hottes aspirantes et des extracteurs. Une ventilation appropriée est cruciale dans les cuisines industrielles et autres espaces où les fumées, la chaleur ou les odeurs doivent être évacuées efficacement.
Sortie non régulée
La sortie non régulée du régulateur de vitesse est une sortie électrique secondaire indépendante de la fonction de régulation de vitesse. La sortie non régulée fournit une tension de 230 VCA et fonctionne selon un mode « ON/OFF ». Lorsque le moteur du ventilateur est activé, cette sortie est à l'état ON, fournissant 230 Volts. À l'inverse, lorsque le moteur du ventilateur est désactivé, la sortie est à l'état OFF, fournissant 0 Volt. La sortie non régulée possède une intensité nominale maximale de 2 A. Il est important de s'assurer que les composants externes connectés à cette sortie ne dépassent pas cette intensité nominale. Cette sortie non régulée peut être utilisée pour contrôler divers composants ou dispositifs externes, tels qu'un indicateur de fonctionnement ou une LED, qui peuvent être connectés à cette sortie pour fournir une indication visuelle de l'état de fonctionnement du moteur. Lorsque le ventilateur est actif, le voyant est allumé, et lorsqu'il est à l'arrêt, le voyant est éteint.
Boîtier métallique pour montage mural intérieur
Les boîtiers métalliques de Sentera sont conçus pour un montage mural intérieur et servent de protection contre les contaminants externes et les influences environnementales. La qualité des boîtiers est d'une grande importance, garantissant la fiabilité et la longévité de l'équipement protégé. Avec un indice de protection IP54, les boîtiers de Sentera sont éprouvés pour empêcher efficacement l'infiltration de poussière tout en offrant une résistance aux projections d'eau de toutes directions. Cela les rend idéaux pour une large gamme d'applications intérieures.
Les régulateurs de la série STR-3 sont des régulateurs par transformateur triphasés qui utilisent le principe du contrôle de phase pour réguler la tension de sortie fournie à la charge, en fonction du signal appliqué à l'entrée. Ces appareils peuvent contrôler des moteurs électriques de ventilateurs asynchrones. La tension fournie en sortie est exprimée en pourcentage de la tension d'entrée. La série STR-3 offre cinq vitesses de ventilation distinctes, permettant d'adapter le débit d'air selon les besoins. La sélection de la vitesse s'effectue par simple rotation du bouton de contrôle situé sur la façade du boîtier vers l'une des cinq positions fixes, chacune correspondant à une tension spécifique : 80, 110, 140, 170 et 230 VCA. Tout de même, plusieurs ventilateurs peuvent être synchronisés à l'aide de ce régulateur, à condition que leur consommation de courant combinée reste dans la limite maximale admissible fixée par le régulateur.
Quel est le domaine d'application ?
Les régulateurs STR-3 sont conçus pour un contrôle simple des ventilateurs triphasés par changement progressif de la tension d'alimentation. Ces appareils permettent la régulation des ventilateurs triphasés en modifiant la tension fournie selon cinq positions fixes. Cela signifie qu'il est bien possible d'ajuster manuellement la vitesse du ventilateur en sélectionnant l'un des réglages prédéfinis. La série STR-3 est adaptée à divers environnements industriels, notamment les cuisines industrielles, les entrepôts et autres locaux industriels. Ils sont couramment utilisés dans les milieux où une ventilation et une circulation d'air adéquates sont essentielles. Ces régulateurs sont particulièrement utiles pour contrôler la vitesse des hottes aspirantes et des extracteurs. Une ventilation appropriée est cruciale dans les cuisines industrielles et autres espaces où les fumées, la chaleur ou les odeurs doivent être évacuées efficacement.
Quels sont les principaux avantages ?
Les régulateurs de vitesse de la série STR-3 intègrent plusieurs caractéristiques techniques et fonctionnelles conçues pour optimiser la gestion des systèmes de ventilation triphasés tout en garantissant la fiabilité de l'installation.
Les régulateurs de vitesse de la série STR-3 intègrent plusieurs caractéristiques techniques et fonctionnelles conçues pour optimiser la gestion des systèmes de ventilation triphasés tout en garantissant la fiabilité de l'installation.
Simplicité d'utilisation et d'installation inégalée
Les régulateurs STR-3 sont conviviaux et ne nécessitent aucune configuration ou programmation complexe. Le contrôle s'effectue généralement par rotation manuelle du bouton en façade, ce qui permet aux opérateurs d'ajuster facilement la vitesse du ventilateur selon les besoins. Comme ces régulateurs sont livrés avec des réglages de vitesse prédéfinis, aucune configuration ou programmation supplémentaire n'est nécessaire, simplifiant ainsi leur installation et leur utilisation. Leur raccordement est très facile.
Ces régulateurs constituent un moyen rentable de contrôler la vitesse des ventilateurs triphasés dans les environnements industriels sans la complexité des systèmes de contrôle plus avancés tels que les variateurs de fréquence (VFD). Ils sont conçus pour un fonctionnement fiable et continu, ce qui les rend adaptés aux applications industrielles exigeantes.
Ces régulateurs constituent un moyen rentable de contrôler la vitesse des ventilateurs triphasés dans les environnements industriels sans la complexité des systèmes de contrôle plus avancés tels que les variateurs de fréquence (VFD). Ils sont conçus pour un fonctionnement fiable et continu, ce qui les rend adaptés aux applications industrielles exigeantes.
Sortie non régulée
La sortie non régulée du régulateur de vitesse est une sortie électrique secondaire indépendante de la fonction de régulation de vitesse. La sortie non régulée fournit une tension de 230 VCA et fonctionne selon un mode « ON/OFF ». Lorsque le moteur du ventilateur est activé, cette sortie est à l'état ON, fournissant 230 Volts. À l'inverse, lorsque le moteur du ventilateur est désactivé, la sortie est à l'état OFF, fournissant 0 Volt. La sortie non régulée possède une intensité nominale maximale de 2 A. Il est important de s'assurer que les composants externes connectés à cette sortie ne dépassent pas cette intensité nominale. Cette sortie non régulée peut être utilisée pour contrôler divers composants ou dispositifs externes, tels qu'un indicateur de fonctionnement ou une LED, qui peuvent être connectés à cette sortie pour fournir une indication visuelle de l'état de fonctionnement du moteur. Lorsque le ventilateur est actif, le voyant est allumé, et lorsqu'il est à l'arrêt, le voyant est éteint.
Boîtier métallique pour montage mural intérieur
Les boîtiers métalliques de Sentera sont conçus pour un montage mural intérieur et servent de protection contre les contaminants externes et les influences environnementales. La qualité des boîtiers est d'une grande importance, garantissant la fiabilité et la longévité de l'équipement protégé. Avec un indice de protection IP54, les boîtiers de Sentera sont éprouvés pour empêcher efficacement l'infiltration de poussière tout en offrant une résistance aux projections d'eau de toutes directions. Cela les rend idéaux pour une large gamme d'applications intérieures.
