Transmetteur température | humidité, PoM
Description du produit
Le RCTHM-2 est un transmetteur d'ambiance intelligent, dont la fonction est l'optimisation du contrôle du climat intérieur. Il mesure à la fois la température (0 à 50 °C) et l'humidité relative (0 à 95 % HR). Le capteur génère une valeur de sortie basée sur ces mesures, permettant le contrôle direct d'un ventilateur EC, d'un régulateur de vitesse de ventilateur AC ou d'un registre avec un actionneur.
Il offre des plages de température et d'humidité réglables et comprend un capteur de lumière ambiante avec des niveaux « actif » et « veille » réglables. L'appareil est alimenté par 24 VCC via Power over Modbus (PoM) avec un connecteur RJ45.
Tous les paramètres sont accessibles via Modbus RTU, et la fonctionnalité de bootloader du capteur permet des mises à jour de firmware via ce protocole de communication. Le capteur dispose également de trois LED avec intensité lumineuse réglable pour l'indication de l'état et possède un indice de protection IP30, ce qui en fait une solution intelligente et intégrée pour une variété d'applications de contrôle du climat intérieur.
Spécifications et descriptions supplémentaires
Comment fonctionnent les LED et les sorties du transmetteur ?
Les LED verte, jaune et rouge sur ce transmetteur de capteur CVC fournissent une indication visuelle distincte de la température. La LED verte indique que la température est dans des limites acceptables. La LED jaune s'allume lorsque la température atteint la plage d'alerte. Le rouge indique des températures extrêmes. Les LED peuvent également être utilisées pour visualiser l'humidité relative. Modbus RTU fournit un accès à la température mesurée, à l'humidité relative et au niveau de lumière ambiante. La sortie de ce transmetteur peut faire fonctionner un actionneur de registre, un transmetteur de vitesse de ventilateur AC ou un ventilateur EC. La valeur de sortie change proportionnellement à la température mesurée et à l'humidité relative. Par exemple, le transmetteur augmentera la vitesse du ventilateur ou ouvrira le registre si l'humidité relative augmente.

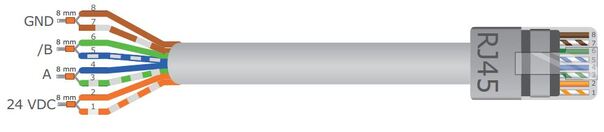

Comment le transmetteur est-il connecté, et qu'est-ce que la technologie PoM ?
Il ne faut qu'un seul connecteur RJ45 afin de connecter ce transmetteur. Power over Modbus (PoM) fait référence à la connexion de la communication Modbus RTU et d'une alimentation 24 V CC via un seul câble. Nous recommandons d'utiliser une alimentation 24 V CC Sentera avec connecteur RJ45 pour faciliter le câblage. Ces alimentations disposent d'une protection contre les courts-circuits, les surcharges et les surtensions. Une tension d'alimentation de 24 V CC améliore la sécurité et la fiabilité de votre installation.
Quelles sont les options d'installation et de personnalisation du transmetteur ?
Ce transmetteur nécessite très peu de configuration. Une fois installé, il est presque directement prêt à l'emploi. La température et l'humidité relative dépendent fréquemment de la région et de la saison. Ces paramètres sont toujours réglés sur les valeurs correctes pendant l'installation. Les autres réglages par défaut sont susceptibles d'être adéquats pour la plupart des applications. Ils peuvent cependant être ajustés en utilisant les registres Modbus respectifs si nécessaire. L'intensité lumineuse des LED pour l'indication d'état est réglable. La carte des registres Modbus (Modbus register map) fournit un aperçu complet de tous les réglages ajustables.Quelles sont les caractéristiques de qualité de fabrication, d'étalonnage et de protection du transmetteur ?
Ce transmetteur CVC est fabriqué en Europe selon des normes de qualité élevées. Chaque appareil est calibré et testé individuellement dans notre usine afin de garantir la précision et la fiabilité des mesures. Nous utilisons des éléments de détection et des composants de haute qualité, ce qui assure une stabilité et une exactitude durables du transmetteur. Le boîtier offre un degré de protection IP30, le protégeant contre la pénétration de poussière et d’humidité. Il est conçu pour une installation murale en intérieur. Pour garantir des performances optimales, le transmetteur doit être protégé de la lumière directe du soleil.
