Transmetteur de gaine CO2, VCA | VCC
Description du produit
Mesurez la température, l'humidité relative et le CO2 (dioxyde de carbone) avec ce transmetteur de CO2 pour gaine.
La tension d'alimentation est de 24 V CA ou bien de 24 V CC. Basé sur les valeurs mesurées, l'algorithme du capteur régule la sortie analogique unique. Un ventilateur EC, un servomoteur de clapet ou un régulateur de vitesse de ventilateur AC peuvent tous être contrôlés directement par cette seule sortie.
Vous pouvez choisir le type de sortie. Le Modbus RTU permet d'accéder à toutes les mesures et à la valeur de sortie, et vous permet de modifier tous les paramètres. Le capteur est auto-étalonnable et l'élément du capteur de CO2 peut être remplacé si nécessaire.
Spécifications et descriptions supplémentaires
Importance de la qualité de l'air intérieur et des capteurs de CO2 : quels paramètres sont mesurés et où doivent-ils être montés ?
Mesurer les niveaux de dioxyde de carbone (CO2) dans les bâtiments est essentiel afin de garantir la qualité de l'air intérieur, le confort et l'efficacité énergétique. Des niveaux élevés de CO2 peuvent indiquer une mauvaise ventilation, ce qui peut entraîner des problèmes de santé, de l'inconfort et une diminution des performances cognitives.
Mesurer les niveaux de dioxyde de carbone (CO2) dans les bâtiments est essentiel afin de garantir la qualité de l'air intérieur, le confort et l'efficacité énergétique. Des niveaux élevés de CO2 peuvent indiquer une mauvaise ventilation, ce qui peut entraîner des problèmes de santé, de l'inconfort et une diminution des performances cognitives.
Les personnes produisent du CO2 ou dioxyde de carbone en respirant. Cela fait de la concentration de CO2 un bon indicateur du niveau d'occupation et d'activité dans un espace. Dans de nombreuses applications, les capteurs de CO2 sont utilisés comme indicateur des besoins en ventilation.
Ce régulateur de capteur CVC mesure la température, l'humidité relative et le CO2 dans les gaines de ventilation. Le point de rosée est calculé à partir de la température et de l'humidité. Ce capteur fonctionnera de manière optimale s'il est installé dans une section droite de la gaine d'air. Évitez l'installation dans des zones d'air turbulent à proximité des filtres, des ventilateurs, des serpentins de refroidissement, etc. Positionnez correctement le capteur par rapport à la direction du flux d'air. Veuillez consulter les instructions de montage pour des informations plus détaillées.
Comment fonctionne la sortie du capteur et quels appareils CVC contrôle-t-elle ?

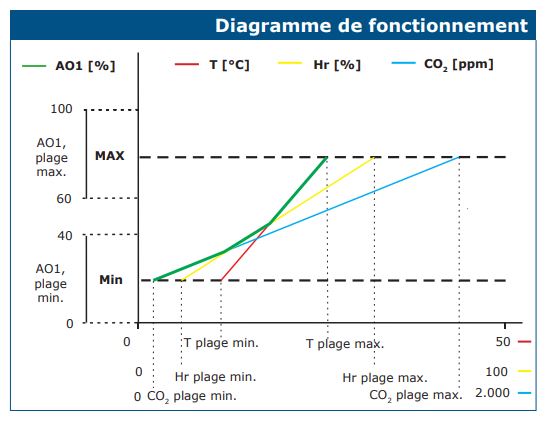

L'algorithme du capteur contrôle une seule sortie. Cette sortie peut être utilisée afin de piloter un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité relative et du niveau de CO2 mesurés. Par exemple, à mesure que la température, l'humidité relative ou le niveau de CO2 approchent de leur maximum, la vitesse du ventilateur augmente ou le clapet s'ouvre. Le niveau de CO2 est mesuré à l'aide de la technologie NDIR ou Infrarouge non dispersif. Cette technologie présente un faible coût de cycle de vie ainsi qu'une précision et une stabilité à long terme.
L'algorithme du capteur contrôle une seule sortie. Cette sortie peut être utilisée afin de piloter un ventilateur EC, un régulateur de vitesse de ventilateur AC ou un servomoteur de clapet. La valeur de sortie varie proportionnellement en fonction de la température, de l'humidité relative et du niveau de CO2 mesurés. Par exemple, à mesure que la température, l'humidité relative ou le niveau de CO2 approchent de leur maximum, la vitesse du ventilateur augmente ou le clapet s'ouvre. Le niveau de CO2 est mesuré à l'aide de la technologie NDIR ou Infrarouge non dispersif. Cette technologie présente un faible coût de cycle de vie ainsi qu'une précision et une stabilité à long terme.
Quelles sont les options de configuration et de sortie du capteur ?
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Si nécessaire, ils peuvent également être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU.
Ce capteur nécessite très peu de configuration. Il est pratiquement utilisable directement une fois qu'il a été installé. La température et l'humidité relative sont souvent spécifiques à la région et à la saison. Ces paramètres sont néanmoins ajustés aux valeurs correctes lors de l'installation. Les autres paramètres par défaut conviendront à la plupart des applications. Si nécessaire, ils peuvent également être ajustés via les registres Modbus respectifs. Un type de sortie différent, par exemple, peut être sélectionné pour le rendre compatible avec d'autres appareils : 0-10 V CC ; 0-20 mA ; 0-100% MLI (PWM) ; Modbus RTU.
Quelles sont les exigences d'alimentation et de câblage du capteur ?
Ce capteur est conçu pour un raccordement à 3 fils et peut être alimenté par 24 V CC ou bien par 24 V CA. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension CC.
Ce capteur est conçu pour un raccordement à 3 fils et peut être alimenté par 24 V CC ou bien par 24 V CA. La masse de la sortie (GND) est connectée en interne à la masse de la tension d'alimentation (V-). Assurez-vous de ne pas connecter cette masse commune à d'autres appareils alimentés par une tension CC.
Comment fonctionne l'algorithme d'auto-étalonnage à logique ABC ?
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
L'algorithme d'auto-étalonnage à logique ABC est activé par défaut. Cet algorithme est conçu pour être utilisé dans des applications où les concentrations de CO2 chuteront aux conditions ambiantes extérieures (400 ppm) au moins une fois (15 minutes) sur une période de 7 jours, ce qui est généralement observé pendant les périodes d'inoccupation. Le capteur atteindra sa précision opérationnelle après 25 heures de fonctionnement continu à condition qu'il ait été exposé à des niveaux d'air de référence ambiants de 400 ppm ± 10 ppm CO2.
Quelles sont les caractéristiques de conception et de protection du boîtier et de la sonde du capteur ?
Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation. Il offre une protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément du capteur est intégré dans la sonde du capteur de gaine. Cette sonde possède une ouverture pour établir un contact direct entre le flux d'air et l'élément du capteur. La sonde du capteur elle-même offre une protection IP20.
Le boîtier est optimisé pour les mesures de CO2 dans les gaines de ventilation. Il offre une protection IP54 contre la pénétration de la poussière et de l'humidité. L'élément du capteur est intégré dans la sonde du capteur de gaine. Cette sonde possède une ouverture pour établir un contact direct entre le flux d'air et l'élément du capteur. La sonde du capteur elle-même offre une protection IP20.
