Интелигентен сензор за въздуховоди - Т, rH и СО2 - АС-DC

Артикулен код DCMFG-2R
GTIN 14 5401003000687
Интрастат номер 90.32.89.00
Категория Контролери за въглероден диоксид за въздуховоди
Текуща наличност на стока 1 Бр.
Фабрично време за изпълнение 4 Седмица(и)
Следващо пристигане 19/09/2025 - 5 Бр.

Описание на продукта

Този уред за измерване на CO2 за въздуховоди измерва температура, относителна влажност и CO2 (въглероден диоксид).

Захранващото напрежение е 24 V AC или 24 V DC. Въз основа на измерените стойности, алгоритъмът на сензора регулира единичния аналогов изход. Този изход може директно да управлява ЕС вентилатор, задвижващ механизъм на клапа или регулатор на скоростта на AC вентилатор.

Можете да изберете типа на изхода. Modbus RTU осигурява достъп до всички измервания и изходната стойност, както и позволява да промените всички настройки. Сензорът е самокалибриращ се, а сензорният елемент за CO2 може да бъде заменен при необходимост.

Допълнителни спецификации и описание

До колко е важно редовното проследяване и контролиране на нивата на СО2?

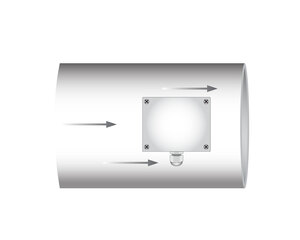

Редовното измерване и балансиране на нивата на СО2 в стайните помещения е жизненоважно за обитателите с цел осигуряване на безупречен комфорт, добро качество на въздуха, както и намаляване на разходите на енергия. Повишените нива на СО2 предразполагат към влошаване на качеството на въздуха, лоши резултати от работата на вентилацията, както и здравословни проблеми и дискомфорт при обитателите на помещенията. Посредством редовното вдишване или издишване, обитателите произвеждат СО2, като същевременно нивото на концентрация на СО2 е отличен индикатор за процента заето пространство в помещенията. В много от ОВиК приложенията, сензорите и трансмитерите за измерване на въглероден диоксид се използват и като индикатор за статуса на вентилационната ситема в една сграда. Серията сензори DCMFХ-2R измерват температурата, относителната влажност и концентрацията на въглероден диоксид във въздуховоди, като на база измерените стойности на температура се изчислява точката на оросяване. За възможно най-оптимални резултати, инсталирайте сензора на минимално разстояние от диаметъра на въздуховода, умножен по 7,5 в посока по потока и минимално разстояние от диаметъра на въздуховода, умножен по 3,5 в посока, обратна на потока в зона, където липсват всякакви извивки или прегради. Устройството не трябва да се монтира в турбулентни въздушни зони. Предвидете достатъчно разстояние за отслабване на потока в посока към и от точката на изпускане. Зоната, в която потока стихва представлява прав участък на тръба или въздуховод, в който няма препятствия. Избягвайте монтаж в близост до филтри, охлаждащи серпентини, вентилатори и т.н.DUCT SO2 measuring sensor

Как се управлява вентилацията според нуждите?

Сензорният алгоритъм се използва за управление на един единствен изход, като въпросният изход следва да се изпозлва за управление на ЕС вентилатори, регулатори на обороти за АС вентилатори или задвижващи устройства за клапи. Изходната стойнсот варира пропорционално спрямо измерените стойности на температура, относителна влажност и концентрация на СО2. Например, ако зимерените стойности на температура, относителна влажност или СО2 превишават зададените такива, скоростта на вентилатора следва веднага да се увеличи или клапата ще се отвори. NDIR технологията (недисперсивна инфрачервена технология) се използва предимно за прецизно измерване на нивата на СО2, като същевременно тази технология предлага дълъг експлоатационен живот на устройството и намалява разходите на енергия.

Лесен ли е сензорът за употреба и как се конфигурира?

Сензорът няма нужда от допълнителна конфигурация, като веднага след като бъде монтиран и инсталиран, той е готов за използване. Стойностите на температурата и относителната влажност варират спрямо региона и сезона, като тези параметри подлежат на настройка спрямо изискванията за работа на вентилацията. Останалите параметри са подходящи за почти всички видове приложения. Все пак, те могат да се променят посредством предназанчените за това Modbus регистри в случай на необходимост. Например, можете да изберете различен тип изход (0-10 VDC; 0-20 mA; 0-100% ШИМ) спрямо характеристиките на други свързани устройства посредством Modbus RTU.

Three wire connection type Как се свързва сензорът и какви са изискванията за захранване?

Захранващото напрежение е 24 VAC/VDC, като клемите за захранващото напрежение (V-) и  заземителните такива (GND) са вътрешно свързани, което ще рече, че за свързването на този сензор е необходимо 3-проводно окабеляване. Въпреки това Ви препоръчваме да се уверите, че общата маса на устройството нбе е свързана към друг иустройства с правотоково захранване.

Как сензорът се самокалибрира, за да осигури точност?

По подразбиране, логическият АВС алгоритъм за самокалибриране на сензор е деактивиран, като той следва да се използва в приложения, където концентрацията на СО2 във въздуха следва да падне до отчетените нива във външни среди (400 ppm) поне на всеки 15 минути седем дни в седмицата, което е типично за периодите, в които помещенията са празни. Сензорът достига максимална точност на работа на всеки 25 часа непрекъсната работа в условия на непрестанно излагане в сурови среди (400 ppm ± 10 ppm CO2).

Какви са характеристиките на корпуса и монтажа?

Корпусът на изделието е изработен от висококачествена пластмаса със степен на защита IP54 с цел предпазване на електрониката на изделието от проникване на влага или прах. Сензорът е подходящ за монтаж във въздуховоди, като сензорният елемент следва да се замени с друг в случай на неизправност. Отворът на тръбичката следва да установи дирекетен контакт с потока на въздуха и сензорният елемент, като степента на защита на тръбата е IP20.
