Régulateur CVC avec passerelle internet pour ventilateurs EC

L'importance des systèmes CVC a bien augmenté en ce qui concerne le chauffage ou bien le refroidissement des grands bâtiments de bureaux, publics, industriels ou résidentiels. Un déplacement rapide de l'air d'un endroit à l'autre est absolument nécessaire pour maintenir simultanément un système de refroidissement et de chauffage au sein d'un système CVC. Les moteurs à courant alternatif traditionnels étaient largement utilisés pour assurer la force motrice de l'air. Toutefois, de nos jours, en raison de leur inconvénient de ne pouvoir fonctionner qu'à pleine puissance, ils ne sont plus le meilleur choix. Le remplacement des moteurs CA par des moteurs à commutation électronique avancés est judicieux en raison de leurs nombreux avantages, notamment : l'absence de bruits parasites (bourdonnement et vrombissement), le contrôle environnemental précis, le coût d'exploitation plus faible et, enfin, le meilleur rendement énergétique. Le développement du régulateur ECMF8 est né de cette idée : contrôler des ventilateurs EC dans diverses applications.

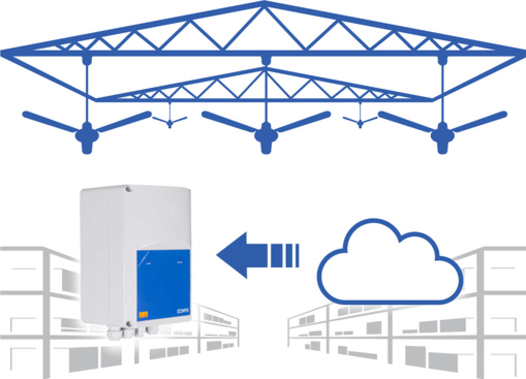

On propose un nombre limité de versions de micrologiciel spécifiques pour les applications CVC courantes (par exemple, la régulation de déstratification avec ventilateurs EC). Le dispositif peut être utilisé pour la régulation de la ventilation en fonction des mesures des capteurs. Il peut aussi fonctionner selon des fonctionnalités (solutions) et des cycles de fonctionnement (schedules) téléchargeables et définis, permettant de commuter, d'étager ou de combiner les sorties, ou encore d'être utilisé comme un régulateur d'unité de traitement d'air ou de rideau d'air. Afin de commencer, sélectionnez la fonctionnalité requise via l'onglet « Solutions » de notre site web, puis téléchargez le micrologiciel spécifique à l'application. Si nécessaire, il est possible d'ajuster certains réglages via les registres de maintien Modbus. Aucune programmation n'est requise !



Comment le Régulateur contrôle les Ventilateurs EC, et quelles sont les connexions des Dispositifs Externes ?

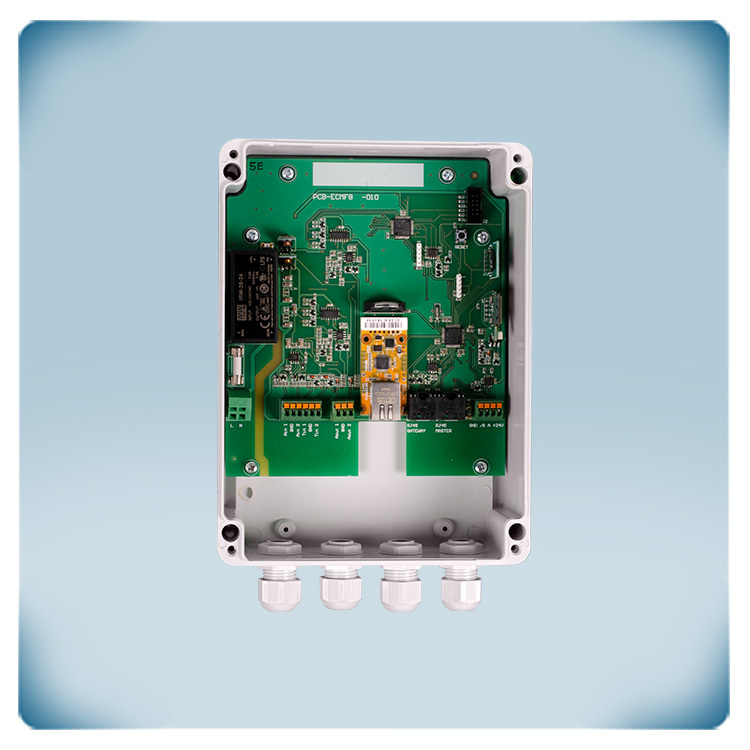

Ce régulateur est dispose de deux sorties analogiques pour la commande des ventilateurs EC. Toutes les versions du produit peuvent contrôler plus d'un ventilateur EC et / ou un variateur de fréquence via ces deux sorties analogiques, c'est pourquoi on les appelle « doubles ». Elles comportent également des entrées tachymétriques pour un meilleur contrôle du moteur. Le signal tachymétrique des ventilateurs EC (s'il est accessible) peut être lu pour vérifier le statut des ventilateurs et surveiller leur vitesse de rotation. Des capteurs CVC ou des potentiomètres externes peuvent être connectés via la communication Modbus RTU ou via les entrées analogiques. L'alimentation intégrée de 24 VCC (Power over Modbus) permet de connecter des capteurs ou potentiomètres externes sans nécessiter de module d'alimentation spécial. L'alimentation 24 Volts et la communication Modbus peuvent être combinées via un seul câble : on l'appelle Power over Modbus ou PoM. Le type d'entrée ou de sortie analogique ainsi que tous les autres réglages peuvent être ajustés via les registres de maintien Modbus.

Où et comment le Régulateur ECMF8 doit-il être monté ?

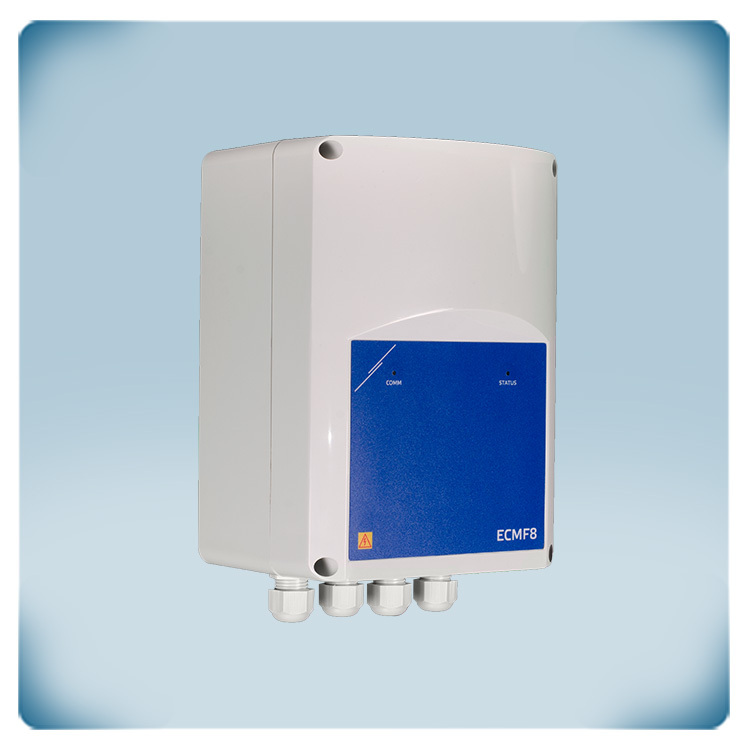

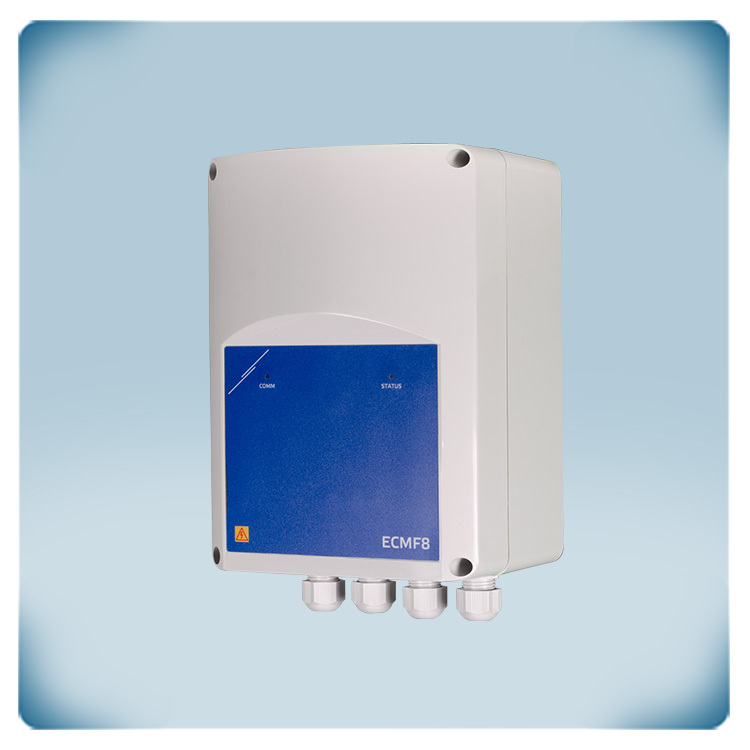

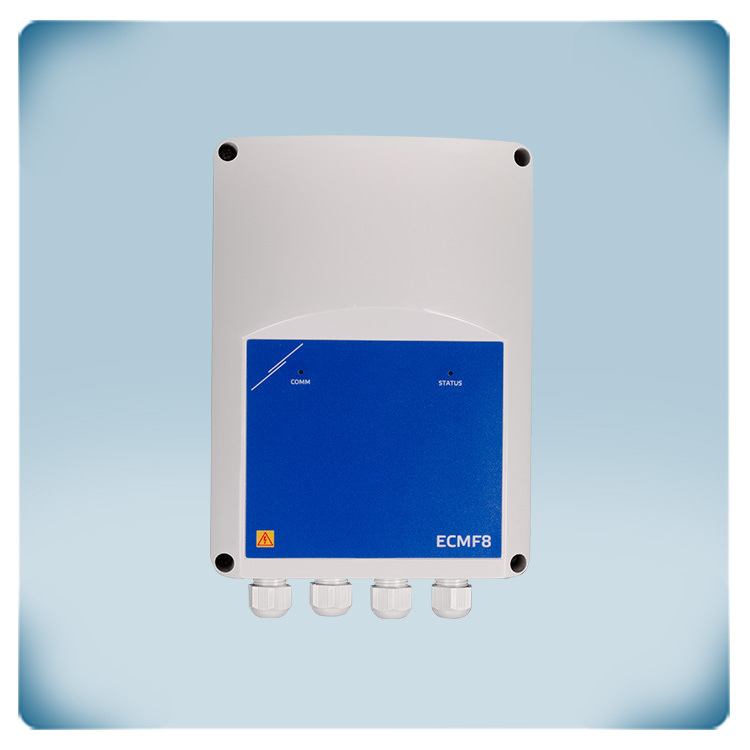

Le boîtier du ECMF8 est prévu pour une utilisation en intérieur et peut être monté sur une surface plane. Il est essentiel de s'assurer que l'emplacement de montage permette un refroidissement approprié afin de prévenir toute surchauffe. Cette précaution contribue à maintenir des conditions de fonctionnement optimales et à prolonger la durée de vie du régulateur.

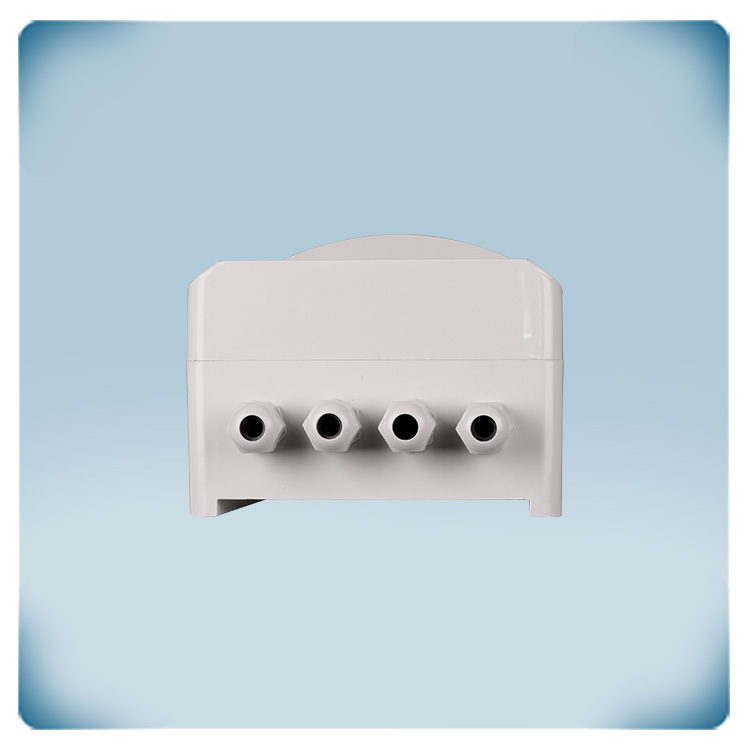

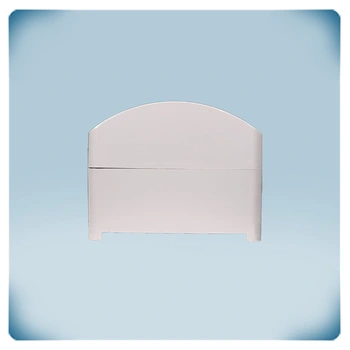

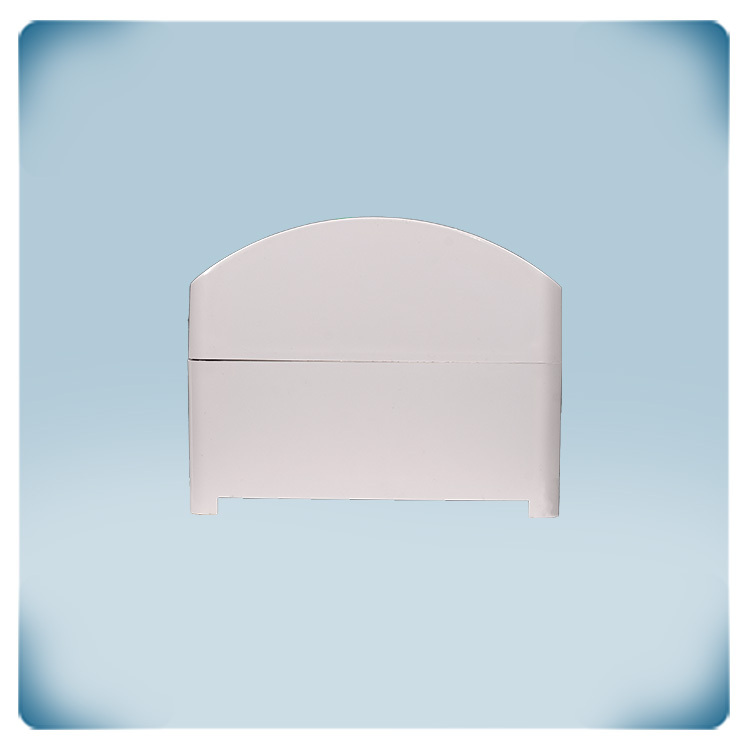

Le boîtier est fabriqué en interne et est construit à partir de plastique r-ABS VO (UL94) de haute qualité. Ce type de plastique présente des propriétés d'auto-extinction de flamme, une grande résistance et une bonne résilience aux chocs. Le boîtier offre un indice de protection IP54.
