Potentiomètre pour ventilateur EC | 10KΩ
Description du produit
Ce potentiomètre de 10 kΩ permet une régulation directe de la vitesse des ventilateurs EC. Pour piloter un moteur asynchrone, il peut être raccordé à un variateur électronique de vitesse de ventilateur (EVS, MVS) ou à un variateur de fréquence (FI-E). La résistance est réglable de 0 à 10 kΩ. En position OFF, la sortie est de 0 VDC.
L’appareil ne requiert pas d’alimentation propre. Il fonctionne avec un signal d’entrée compris entre 0 et 12 VDC, généralement disponible sur la plupart des ventilateurs EC, des variateurs électroniques de vitesse ou des variateurs de fréquence. En fonction de la position du bouton rotatif, la tension de retour varie proportionnellement, ce qui permet d’ajuster la vitesse du ventilateur. Une sortie à contact sec est également prévue pour transmettre une commande marche/arrêt à distance à un ventilateur ou à un autre équipement.
Le boîtier, résistant aux éclaboussures, est conçu pour un montage en saillie.
Spécifications et descriptions supplémentaires
À quoi sert un potentiomètre dans une installation CVC ?
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Le signal de commande (sortie du potentiomètre) augmente ou diminue en fonction de la position du bouton rotatif. Ce signal de commande peut contrôler directement les ventilateurs EC ou les actionneurs de registre. Il peut également contrôler à distance des variateurs de vitesse VCA (série EVS ou MVS) ou des convertisseurs de fréquence (série FI-E). Par exemple : le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse se trouve dans un local technique ou une armoire électrique.
Potentiomètre passif
Un potentiomètre passif ou une résistance réglable ne nécessite pas une alimentation électrique pour pouvoir fonctionner. Il suffit de passer une tension dans le potentiomètre (la tension d'entrée ou la tension de source) et la résistance réglable n'en laissera passer qu'une partie, en fonction de la position du bouton rotatif. Ainsi, si la tension d'entrée est de 10 VCC, le signal de commande sortant sera toujours compris entre 0 et 10 VCC.
Un potentiomètre passif ou une résistance réglable ne nécessite pas une alimentation électrique pour pouvoir fonctionner. Il suffit de passer une tension dans le potentiomètre (la tension d'entrée ou la tension de source) et la résistance réglable n'en laissera passer qu'une partie, en fonction de la position du bouton rotatif. Ainsi, si la tension d'entrée est de 10 VCC, le signal de commande sortant sera toujours compris entre 0 et 10 VCC.

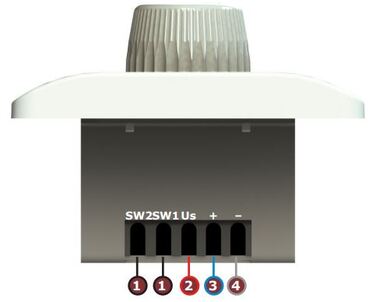

Tension d’entrée
Vous avez donc besoin d'une source qui peut fournir cette tension d’entrée au potentiomètre passif. La plupart des appareils Sentera qui fonctionnent sur la base d'un signal de commande analogique (tels que les variateurs de vitesse électroniques ou les convertisseurs de fréquence) disposent d’une sortie sur laquelle une tension source est disponible. Celle-ci peut être dirigée vers le potentiomètre et revenir (partiellement) comme signal de commande.
Vous avez donc besoin d'une source qui peut fournir cette tension d’entrée au potentiomètre passif. La plupart des appareils Sentera qui fonctionnent sur la base d'un signal de commande analogique (tels que les variateurs de vitesse électroniques ou les convertisseurs de fréquence) disposent d’une sortie sur laquelle une tension source est disponible. Celle-ci peut être dirigée vers le potentiomètre et revenir (partiellement) comme signal de commande.
Sortie contact sec
La sortie à contact sec peut être utilisée pour contrôler un appareil externe. Lorsque le bouton rotatif est en position minimum, la sortie du contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, le contact se ferme immédiatement.
La sortie à contact sec peut être utilisée pour contrôler un appareil externe. Lorsque le bouton rotatif est en position minimum, la sortie du contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens des aiguilles d'une montre, le contact se ferme immédiatement.
