Potentiomètre pour plusieurs ventilateurs EC | contact sec | Modbus
Description du produit

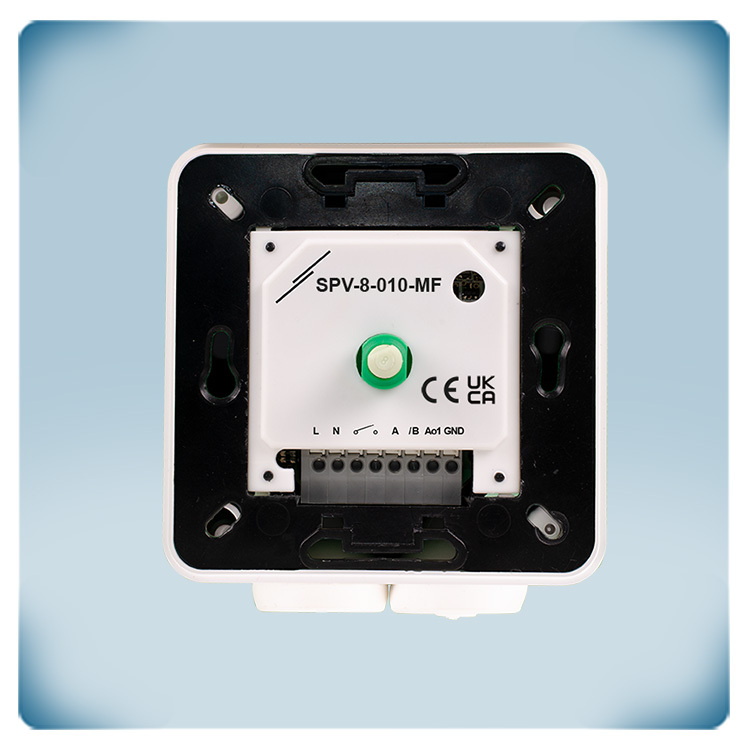

Le SPV-8-010-MF est un potentiomètre avec sortie 0–10 volts destiné à contrôler plusieurs ventilateurs EC. Il dispose d’un contact sec permettant d’allumer ou d’éteindre à distance un appareil externe.
Tous les paramètres (par exemple les réglages min/max) peuvent être ajustés à distance via la communication Modbus RTU. Cela offre également la possibilité de contourner à distance le bouton et de fixer temporairement le signal analogique de sortie à une valeur spécifique. Le type de sortie est 0–10 VDC.

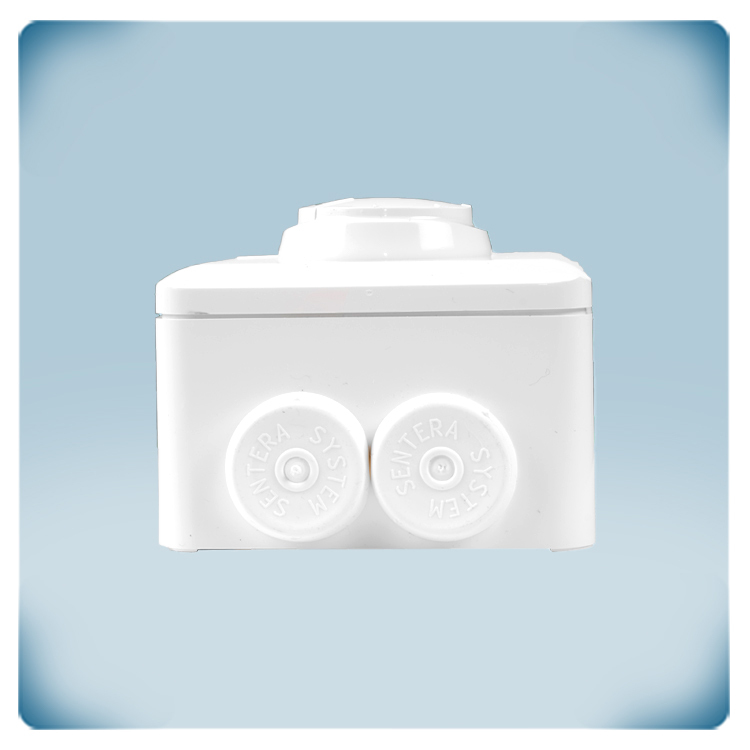

Il dispose d’une alimentation universelle (85–264 VAC) et d’un bouton rotatif pour un contrôle manuel. Son design contemporain s’intègre parfaitement dans tout intérieur. Le boîtier est adapté à une installation encastrée ou en saillie.
Spécifications et descriptions supplémentaires
Que contrôle ce potentiomètre ?
La série SPV est composée de potentiomètres qui génèrent un signal de 0–10 volts. Ce signal peut être utilisé pour contrôler plusieurs ventilateurs EC. Il peut être réglé manuellement en tournant le bouton du potentiomètre. Tourner le bouton dans le sens des aiguilles d’une montre augmente le signal 0–10 volts de faible à élevé (réglage par défaut).
La série SPV est composée de potentiomètres qui génèrent un signal de 0–10 volts. Ce signal peut être utilisé pour contrôler plusieurs ventilateurs EC. Il peut être réglé manuellement en tournant le bouton du potentiomètre. Tourner le bouton dans le sens des aiguilles d’une montre augmente le signal 0–10 volts de faible à élevé (réglage par défaut).
Pourquoi y a-t-il aussi une communication Modbus RTU ?
Ce n’est pas un simple potentiomètre. C’est un potentiomètre numérique de pointe ! Il peut fonctionner de manière autonome ou être intégré dans un réseau Modbus RTU. Cela permet de régler le signal 0–10 volts manuellement via le potentiomètre ou de contourner le contrôle manuel via la communication Modbus RTU. Grâce à Modbus RTU, la valeur de sortie peut être remplacée. Quelle que soit la position du bouton, la sortie peut être fixée à une valeur précise. La position du potentiomètre, la valeur de sortie et tous les autres paramètres peuvent être lus via Modbus RTU. La liste complète des paramètres est disponible dans la carte des registres Modbus sur la page produit.
Ce n’est pas un simple potentiomètre. C’est un potentiomètre numérique de pointe ! Il peut fonctionner de manière autonome ou être intégré dans un réseau Modbus RTU. Cela permet de régler le signal 0–10 volts manuellement via le potentiomètre ou de contourner le contrôle manuel via la communication Modbus RTU. Grâce à Modbus RTU, la valeur de sortie peut être remplacée. Quelle que soit la position du bouton, la sortie peut être fixée à une valeur précise. La position du potentiomètre, la valeur de sortie et tous les autres paramètres peuvent être lus via Modbus RTU. La liste complète des paramètres est disponible dans la carte des registres Modbus sur la page produit.
Comment contrôler ce potentiomètre à distance ?
Via une passerelle internet optionnelle, ce potentiomètre peut être connecté à SenteraWeb – le portail HVAC en ligne. Cela permet de lire à distance la valeur de sortie ou même de la modifier. SenteraWeb dispose d’un minuteur journalier et hebdomadaire, permettant de modifier la sortie du potentiomètre à des moments précis de la journée ou de la semaine. Il n’est pas nécessaire d’installer d’applications ou de logiciels pour utiliser SenteraWeb. SenteraWeb est accessible via un navigateur web standard comme Google Chrome ou MS Edge.
Via une passerelle internet optionnelle, ce potentiomètre peut être connecté à SenteraWeb – le portail HVAC en ligne. Cela permet de lire à distance la valeur de sortie ou même de la modifier. SenteraWeb dispose d’un minuteur journalier et hebdomadaire, permettant de modifier la sortie du potentiomètre à des moments précis de la journée ou de la semaine. Il n’est pas nécessaire d’installer d’applications ou de logiciels pour utiliser SenteraWeb. SenteraWeb est accessible via un navigateur web standard comme Google Chrome ou MS Edge.
Comment ajuster la plage de sortie ?
Certains moteurs EC ou actionneurs de vanne ne peuvent pas accepter des signaux de contrôle trop faibles. Parfois, un ventilateur est surdimensionné ou trop puissant. Pas de souci : les limites haute et basse de la sortie de ce potentiomètre peuvent être ajustées via Modbus RTU. Par exemple, le signal de sortie 0–10 volts peut être modifié pour aller de 4 à 9 volts ou toute autre plage personnalisée.
Certains moteurs EC ou actionneurs de vanne ne peuvent pas accepter des signaux de contrôle trop faibles. Parfois, un ventilateur est surdimensionné ou trop puissant. Pas de souci : les limites haute et basse de la sortie de ce potentiomètre peuvent être ajustées via Modbus RTU. Par exemple, le signal de sortie 0–10 volts peut être modifié pour aller de 4 à 9 volts ou toute autre plage personnalisée.
Peut-on inverser la sortie ?
Par défaut, la sortie de ce potentiomètre va de faible à élevé. Il est possible d’inverser la sortie afin qu’elle aille de élevé à faible. Par exemple, par défaut, le signal de sortie est de 0–10 V. Cela peut être ajusté pour devenir 10–0 V.
Par défaut, la sortie de ce potentiomètre va de faible à élevé. Il est possible d’inverser la sortie afin qu’elle aille de élevé à faible. Par exemple, par défaut, le signal de sortie est de 0–10 V. Cela peut être ajusté pour devenir 10–0 V.
Quelle est l’alimentation requise ?
Peu importe la région, ce potentiomètre peut être connecté directement au réseau électrique. Aucune alimentation séparée n’est nécessaire ! Il suffit de le brancher au réseau et de contrôler votre ventilation.
Peu importe la région, ce potentiomètre peut être connecté directement au réseau électrique. Aucune alimentation séparée n’est nécessaire ! Il suffit de le brancher au réseau et de contrôler votre ventilation.
