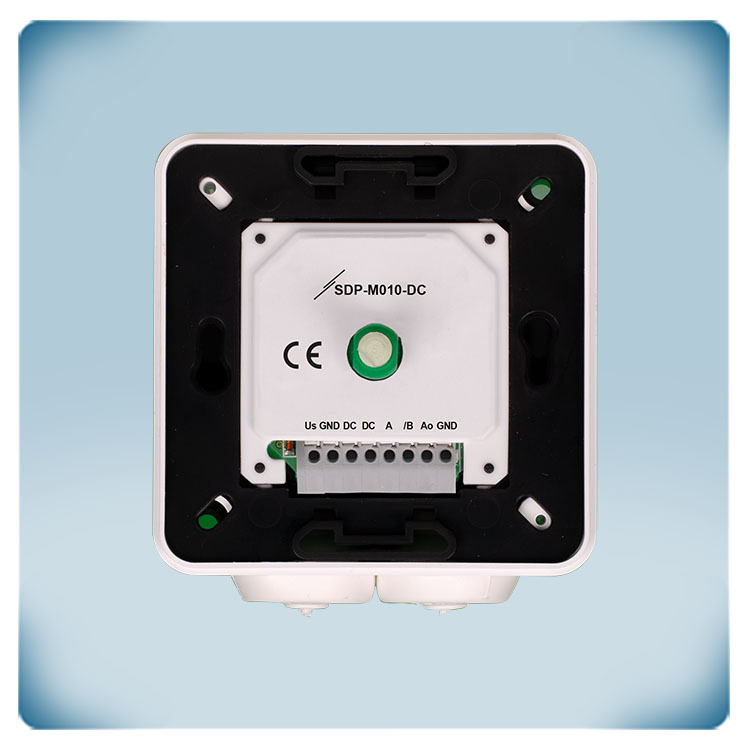

Potentiomètre avec position d'arrêt pour contrôler la vitesse d'un ventilateur ou la position des registres dans un système de ventilation. La commutation marche-arrêt à distance du moteur est possible via la sortie contact sec du potentiomètre. La tension d'alimentation est de 24 VCC. Le signal de sortie variable en continu peut être réglé via le bouton rotatif. Ce bouton rotatif a une position d'arrêt. Par défaut, le signal de commande analogique passe de la valeur basse à la valeur haute en tournant le bouton dans le sens des aiguilles d'une montre. Cette fonctionnalité peut être inversée via les registres de maintien Modbus. Les valeurs de sortie minimale et maximale peuvent être ajustées via les registres de maintien Modbus. Un aperçu complet de tous les paramètres réglables est disponible dans la carte des registres Modbus de ce produit. Le boîtier anti-éclaboussures permet un montage encastré (IP44) ou un montage en surface (IP54).
Documents
Spécifications et descriptions supplémentaires
La sortie analogique du potentiomètre est généralement utilisée comme signal de commande. En règle générale, un potentiomètre est utilisé pour régler à distance la vitesse d'un ventilateur EC ou pour envoyer la vitesse du moteur demandée à un variateur de fréquence ou à un variateur de vitesse du ventilateur AC. Par exemple: le potentiomètre peut être installé dans le salon tandis que le variateur de vitesse du ventilateur est situé dans un local technique ou une armoire électrique.
Le type de sortie
Différents types de sortie peuvent être sélectionnés : 0-10 VCC / 0-20 mA / 0-100 % PWM. Le type de sortie peut être ajusté dans le registre de maintien Modbus 11. Les valeurs de sortie minimale et maximale peuvent également être ajustées via les registres Modbus.
Écraser la sortie
Lorsque la fonction d'écrasement de la sortie est activée, la valeur de sortie demandée peut être envoyée via la communication Modbus RTU. Cela permet de passer outre le bouton rotatif et de contrôler à distance la valeur de sortie analogique du potentiomètre via la communication Modbus RTU.
Type de régulation de sortie

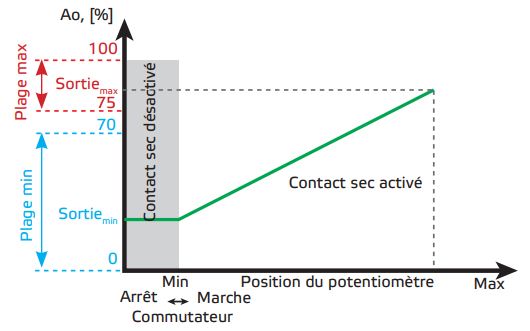

Par défaut, la sortie analogique passe de basse vitesse à haute vitesse (par exemple 0 à 10 Volts). Il est possible d'inverser l'opération. Dans ce cas, la valeur de sortie passe de haute vitesse à basse vitesse (par exemple 10 à 0 Volt). Le type de régulation de sortie peut être sélectionné dans le registre de maintien Modbus 17.
Sortie contact sec
La sortie contact sec peut être utilisée pour contrôler un appareil externe (par exemple: commande marche-arrêt pour le variateur de vitesse du ventilateur). Lorsque le bouton rotatif est en position d'arrêt (sens antihoraire), la sortie contact sec est ouverte. Lorsque le bouton rotatif est tourné dans le sens horaire, le contact se ferme.

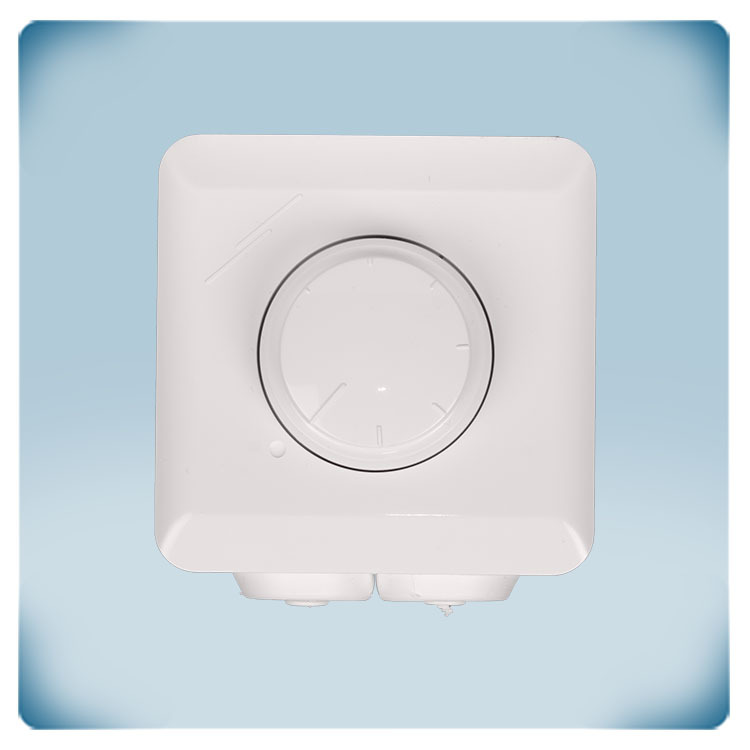

Position d'arrêt
Ce potentiomètre a une position d'arrêt. En position d'arrêt, la sortie contact sec est ouverte et la valeur de la sortie analogique est de 0 %.
