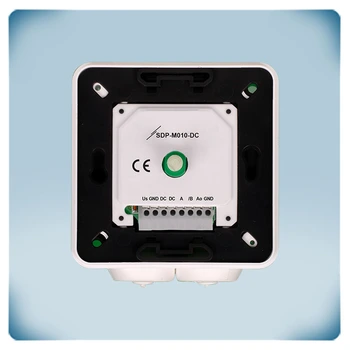

.webp "Отворен потенциометър без позиция OFF")
EО декларация за съответствие
Потенциометър ОВиК | позиция OFF | сух контакт | Modbus RTU
Описание на продукта
Потенциометър с позиция OFF и сух контакт за управление на EC вентилатори или задвижващи механизми на клапи. Захранващото му напрежение 24 VDC. Непрекъснатият променлив изходен сигнал може да се настрои чрез въртящ ботон. По подразбиране аналоговият контролен сигнал преминава от минимална към максимална стойност чрез завъртане на ботона по посока на часовниковата стрелка.
Този сигнал може да бъде обърнат от максимална към минимална стойност чрез комуникацията Modbus RTU. Минималната и максималната стойности на изходния сигнал също могат да бъдат настроени посредством комуникацията Modbus RTU. Влагоустойчивият корпус позволява вграден монтаж (IP44) или повърхностен монтаж (IP54).
Допълнителни спецификации и описание
Какви са типичните приложения на този потенциометър?

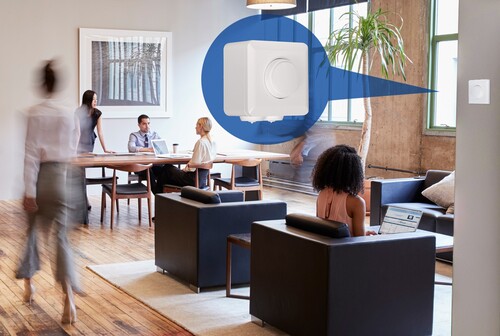

Аналоговият изход на потенциометъра обикновено се използва като управляващ сигнал. Най-често потенциометърът се използва за дистанционно регулиране на скоростта на EC вентилатор или за задаване на желаната скорост на двигателя към честотен инвертор или AC регулатор на оборотите на вентилатор. Например потенциометърът може да бъде монтиран в дневна или фоайе, докато регулаторът на скоростта на вентилатора е разположен в техническо помещение или електрическо табло.
Какви допълнителни функции предлага?
Потенциометърът разполага с Modbus RTU комуникация - стандартен комуникационен протокол за обмен на данни между електронни устройства. Той е лесен за внедряване и поддръжка и често се използва за свързване на компютър за управление на инсталация или система с отдалечено терминално устройство (RTU).
Sentera разработи безплатния софтуер 3SM Software, който може да бъде изтеглен свободно. Благодарение на интуитивния си интерфейс той улеснява конфигурирането, наблюдението и актуализирането на продукти с Modbus RTU комуникация.
Какви типове изход предлага?
Серията SDP предлага различни типове изходен сигнал:
- 0–10 V
- 0–20 mA
- 0–100 % PWM
Типът на изхода може да бъде избран чрез Modbus Holding Register 11.
Минималната и максималната стойност на изходния сигнал също могат да бъдат настройвани чрез съответните Modbus Holding Registers.
Когато функцията Output Overwrite е активирана, стойността на изходния сигнал може да се задава дистанционно чрез Modbus RTU. Това позволява потенциометърът да бъде управляван от разстояние, като настройката, зададена чрез Modbus RTU, има приоритет пред позицията на въртящия се регулатор.
По подразбиране аналоговият изход се изменя от ниска към висока стойност (например 0–10 V). При необходимост посоката на регулиране може да бъде обърната, така че изходът да се изменя от висока към ниска стойност (например 10–0 V). Типът на регулиране се избира чрез Modbus Holding Register 17.
Каква е функцията на позицията OFF?
Този потенциометър не разполага с позиция OFF.
Когато въртящият се регулатор е в минимално положение, аналоговият изход приема минималната зададена стойност. Тази минимална стойност може да бъде настроена чрез Modbus Holding Register 15.
Тази функция е особено полезна в приложения, при които е необходимо поддържането на постоянен въздушен дебит.
Какво прави монтажа на серията SDP лесен?
Серията SDP предлага изключително лесен монтаж благодарение на модулния безвинтов клемен блок с разстояние между клемите 5 mm.
Това не само съкращава времето за монтаж, но и подобрява удобството при инсталиране, тъй като отпада необходимостта от затягане на винтове. Безвинтовата технология осигурява надежден електрически контакт без нужда от периодично дозатягане на проводниците вследствие на вибрации, температурни промени или отпускане на жилата.
Какво прави корпуса надежден?
Серията потенциометри SDP е подходяща както за повърхностен, така и за вграден монтаж, което позволява монтаж върху или в почти всякакъв тип стени – масивни, гипсокартонени или дървени. Монтажните отвори съответстват напълно на стандартните европейски монтажни кутии за вграден монтаж. Степента на защита е:
- IP44 при вграден монтаж;
- IP54 при повърхностен монтаж.
Освен това потенциометърът има модерен и елегантен дизайн, който се вписва хармонично във всеки интериор. Почистването му е лесно и изисква само влажна кърпа. Благодарение на комбинираната конструкция няма необходимост да избирате между две различни версии – серията SDP предлага както повърхностен, така и вграден монтаж в едно устройство. Необходими са само няколко инструмента и основни технически умения за бърз и лесен монтаж.
